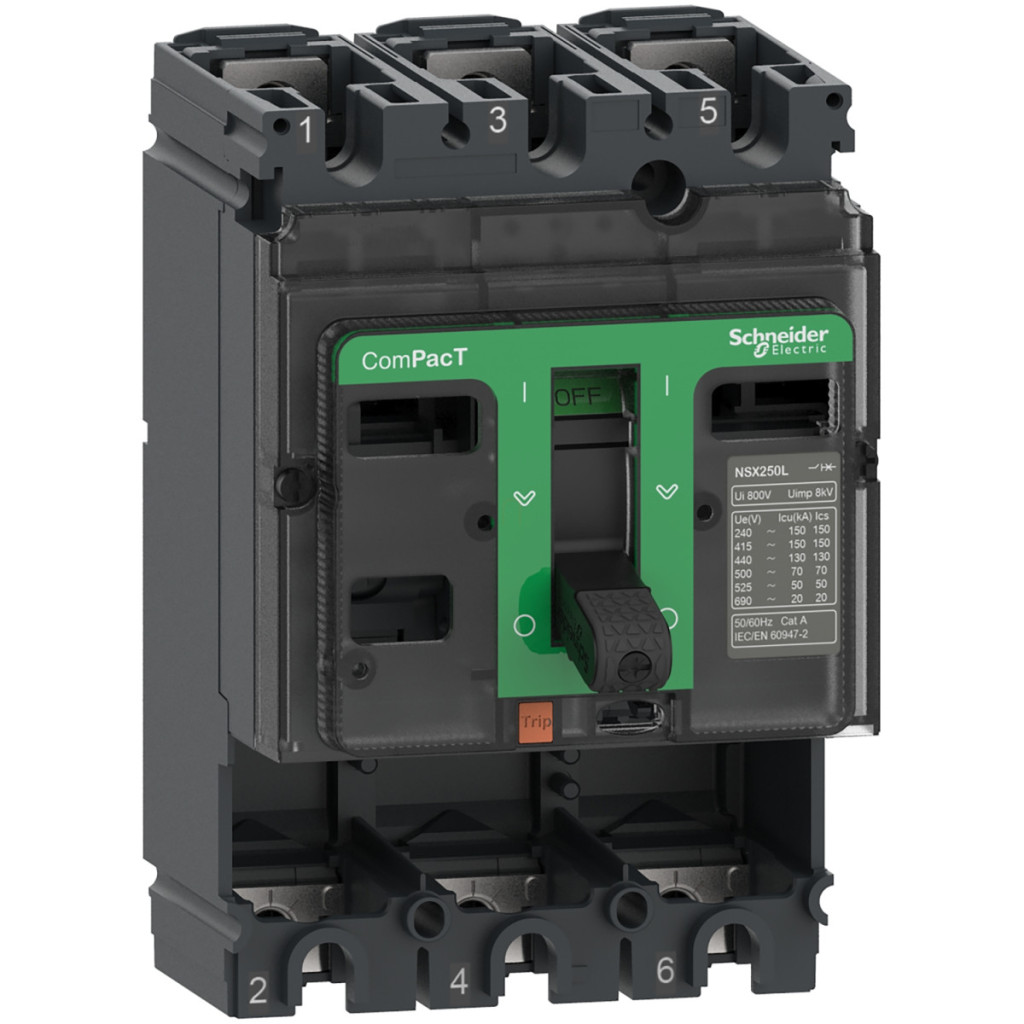

Schneider Electric ComPacT NSX160H este un cadru de bază pentru întrerupător de circuit cu 3 poli, de înaltă calitate, cu un curent nominal de 160 A și o capacitate remarcabilă de întrerupere a scurtcircuitelor de 70 kA la 415 VAC. Acest întrerupător compact pentru rețele de distribuție profesionale este o componentă cheie a familiei de produse NSX, comercializat sub numărul de model C16H3. Cadrul de bază ComPacT NSX160H servește ca bază pentru o protecție electrică eficientă și fiabilă în aplicații industriale și comerciale. O caracteristică specială este faptul că este comercializat fără unitate de declanșare, permițând utilizatorului să comande și să instaleze o unitate de declanșare care să îndeplinească cerințele specifice de protecție. Este compatibil cu orice tip de unitate de declanșare, inclusiv tipuri avansate cu contoare de putere integrate (I, U, P, E, THD, CosPhi). Acest design modular oferă flexibilitate maximă în proiectarea și configurarea sistemelor de protecție electrică. Parametrii tehnici ai dispozitivului sunt impresionanți: tensiune nominală de funcționare 690 V c.a. 50/60 Hz conform IEC 60947-2, tensiune de izolare 800 V c.a. și rezistență la tensiune de impuls 8 kV. Întrerupătorul este clasificat în categoria A și este adecvat pentru deconectare în conformitate cu EN/IEC 60947-2. Are o durabilitate mecanică remarcabilă, rezistând la până la 40.000 de cicluri, în timp ce durata sa de viață electrică variază de la 7.500 la 40.000 de cicluri, în funcție de sarcină. Dimensiunile sale compacte (105 mm lățime, 161 mm înălțime, 86 mm adâncime) permit o instalare care economisește spațiu. Dispozitivul are protecție IP40 și rezistență la impact IK07, ceea ce îl face potrivit chiar și pentru cele mai exigente medii de instalare. Seria ComPacT NSX poate fi extinsă cu o serie de accesorii, cum ar fi contacte auxiliare fără fir, protecții pentru blocuri terminale, mânere rotative, contacte auxiliare standard, limitatoare de fază la fază, declanșatoare MN și MX și module standard pentru mecanisme de motor. Produsul este, de asemenea, compatibil cu un sistem simplu de cablare plug-and-ready și accesorii de comunicație, ceea ce îl face ușor de integrat în sistemele moderne de gestionare a clădirilor. Conectivitatea sa la arhitectura EcoStruxure Power conectată la IoT poate îmbunătăți semnificativ toate aspectele sistemului de distribuție a energiei electrice. Întrerupătorul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C și depozitat la temperaturi cuprinse între -50 °C și +85 °C, asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric ComPacT NSX (2021) - C16H3 - Cadru de bază pentru întrerupător, NSX160H, 70 kA 415 VAC 50/60 Hz, 160 A, fără unitate de declanșare, 3P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160H
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip de rețea: c.a.
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
10 kA 600 V c.a. 50/60 Hz conform UL 508
85 kA 240 V c.a. 50/60 Hz conform UL 508
65 kA 480 V c.a. 50/60 Hz conform UL 508
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
Date tehnice
Cod capacitate de rupere: H 70 kA 415 V AC
Tip de control: Manetă de comutare
Metodă de montare: Fixă
Bază de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Tip de protecție: Fără protecție
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Avantaje tehnice
Curent nominal: 100 A până la 630 A și 9 capacități de întrerupere pentru întrerupătoare de dimensiunea 2
Sunt disponibile versiuni cu 3 și 4 poli
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare Plug and Ready și accesorii de comunicație
Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat
Compatibil cu unități de declanșare avansate cu măsurare integrată a puterii: I, U, P, E, THD, CosPhi
