Întrerupătorul Schneider Electric ComPacT NSX seria C16H32M150 cod NSX160H este un dispozitiv profesional de protecție electrică conceput special pentru aplicații de protecție a motoarelor. Acest dispozitiv cu 3 poli (3P) oferă o protecție eficientă pentru sistemele electrice, ocupând în același timp un spațiu minim în dulapul de comutație datorită dimensiunilor sale compacte. Întrerupătorul are un curent nominal de 150 A la o temperatură ambiantă de 65 °C și poate fi utilizat la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Dispozitivul are o capacitate de întrerupere remarcabilă: poate suporta curenți de scurtcircuit de până la 70 kA la 380/415 V c.a., în conformitate cu standardul IEC 60947-2. De asemenea, oferă performanțe remarcabile la alte niveluri de tensiune: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Produsul este, de asemenea, certificat în conformitate cu UL 60947-4-1, cu o capacitate de întrerupere de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 10 kA la 600 V c.a. Întrerupătorul C16H32M150 este echipat cu o unitate de declanșare electronică MicroLogic 2.2 M, care oferă funcții de protecție LSoI: protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (So) și protecție împotriva scurtcircuitelor instantanee (I). Protecția cu întârziere lungă (protecție la suprasarcină) poate fi reglată cu 9 setări diferite în intervalul 70-150 A. Protecția la scurtcircuit cu întârziere scurtă poate fi, de asemenea, reglată în 9 trepte diferite în intervalul de 5-13 ori valoarea Ir. Valoarea de declanșare instantanee a scurtcircuitului este fixată la 2250 A. Pentru aplicații cu motoare, întrerupătorul de circuit dispune și de protecție împotriva dezechilibrului de fază și poate fi utilizat în clasele de declanșare a motorului 5, 10 și 20. Produsul include o memorie termică care stochează date pentru 20 de minute înainte și după declanșare. Unitatea de declanșare oferă o indicație LED locală: un LED verde intermitent indică disponibilitatea operațională, în timp ce un LED roșu indică depășirea limitei de temperatură. Întrerupătorul C16H32M150 are o durată de viață mecanică și electrică remarcabilă: 40.000 de cicluri de funcționare din punct de vedere mecanic, în timp ce din punct de vedere electric 40.000 de cicluri la 440 V și curent In/2. 20.000 de cicluri la 440 V și curent In, 15.000 de cicluri la 690 V și curent In/2 și 7.500 de cicluri la 690 V și curent In. Dispozitivul are o disipare de putere de 9,2 W pe pol. Dimensiunile sale sunt compacte: lățime 105 mm, înălțime 161 mm, adâncime 86 mm și greutate netă 2,2 kg. Întrerupătorul este montat pe panoul din spate și poate fi instalat orizontal, vertical sau pe spate. Atât conexiunile superioare, cât și cele inferioare sunt situate în partea din față a dispozitivului, cu o distanță de conectare de 35 mm.

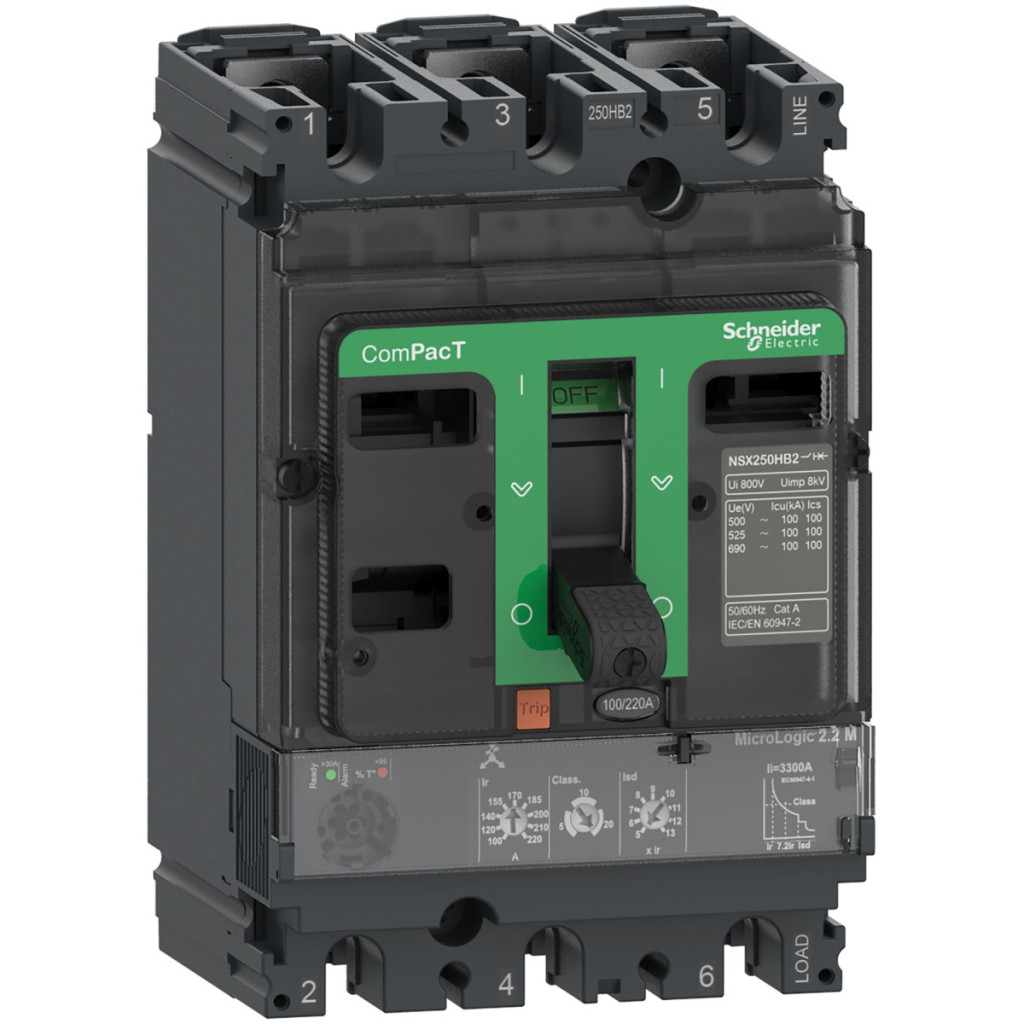

Schneider Electric ComPacT NSX (2021) - C16H32M150 - Întrerupător NSX160H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.2 M 150 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX160H
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Protecția motorului
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 150 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
65 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
10 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2 M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Putere nominală unitate de declanșare: 150 A la 65 °C
Protecție suplimentară motor: Dezechilibru de fază
Clasă de declanșare motor: 10, 5, 20
Setări de protecție
Tip setare declanșare cu întârziere lungă Ir (protecție termică): Reglabilă, 9 trepte
[Ir] interval protecție declanșare cu întârziere lungă: 70...150 A
Tip setare timp de întârziere protecție cu întârziere lungă tr: Fix
Tip setare declanșare protecție cu întârziere scurtă Isd: Reglabil, 9 niveluri
[Isd] interval de declanșare a protecției cu întârziere scurtă: 5...13 x Ir
Tip de setare a declanșării protecției instantanee Ii: Fixă
[Ii] Interval de setare a declanșării protecției instantanee: 2250 A
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,2 kg
Caracteristici de instalare
Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezat pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe suprafața frontală
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării:-25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m valoare nominală fără reducere, 2000 m...5000 m valoare nominală cu reducere
