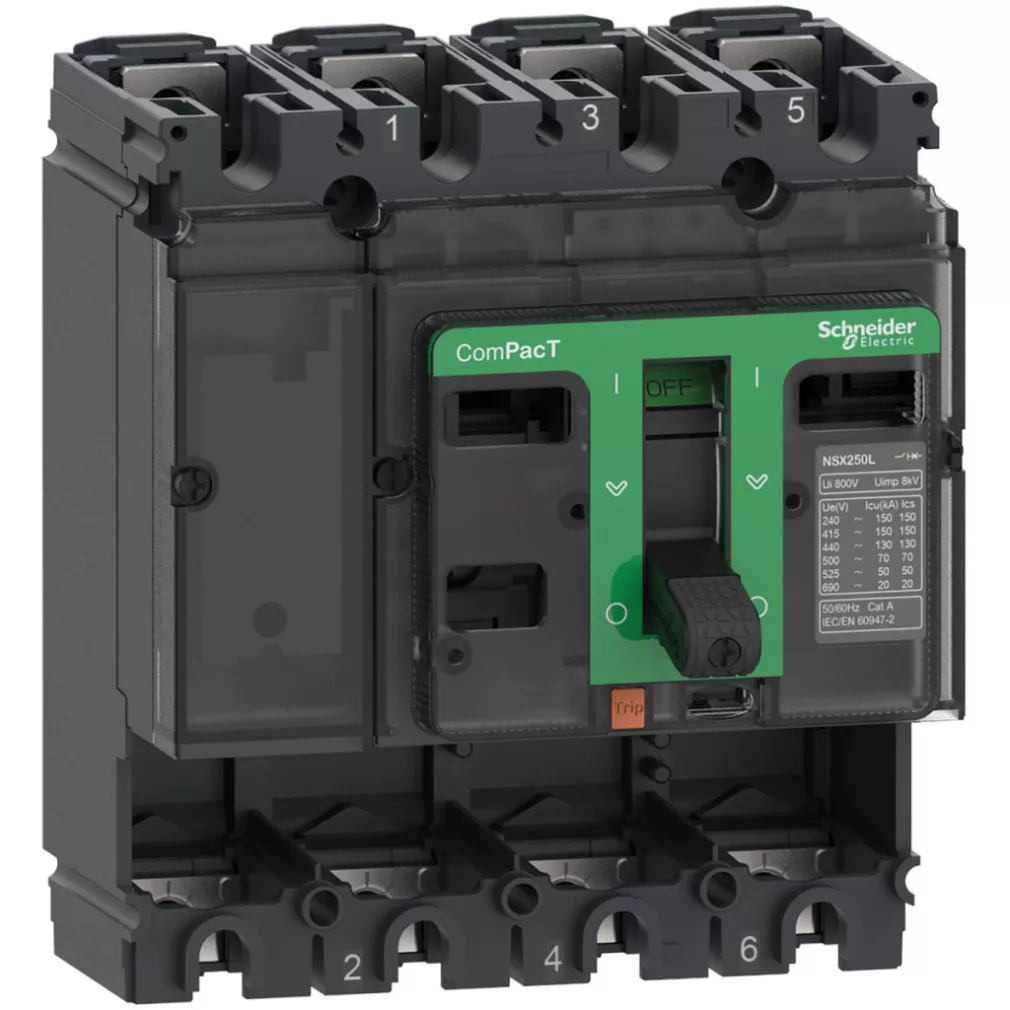

Cadrul de bază al întrerupătorului de circuit Schneider Electric ComPacT NSX seria C16H4 este un dispozitiv de protecție electrică extrem de fiabil și versatil, care oferă performanțe remarcabile în sistemele electrice industriale și comerciale. Acest cadru principal de tip NSX160H cu 4 poli are un curent nominal de 160 A și oferă o capacitate de întrerupere de 70 kA la 415 VAC. Este important de reținut că cadrul principal este vândut fără unitate de declanșare, care trebuie comandată separat pentru a beneficia de funcționalitate completă. ComPacT NSX160H are parametri tehnici excelenți: are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, în conformitate cu standardul IEC 60947-2, și o tensiune de izolație de 800 V c.a. Produsul are o capacitate de întrerupere impresionantă la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Această gamă largă de capacități de protecție îl face deosebit de valoros într-o varietate de aplicații industriale. Capacitatea de întrerupere a întrerupătorului de circuit, certificată UL, este, de asemenea, demnă de menționat: 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 10 kA la 600 V c.a. C16H4 are o durabilitate mecanică și electrică remarcabilă: are o durată de viață mecanică de 40.000 de cicluri conform IEC 60947-2. Durabilitatea sa electrică este, de asemenea, remarcabilă: 40.000 de cicluri la 440 V c.a. la sarcină In/2 și 20.000 de cicluri la sarcină In; în timp ce la 690 V c.a., are 15.000 de cicluri la sarcină In/2 și 7.500 de cicluri la sarcină In. Întrerupătorul aparține categoriei A și este adecvat pentru izolare (izolație) conform EN/IEC 60947-2. Este controlat de un braț basculant și are o montare fixă. Dispozitivul are conexiuni pe panoul frontal atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Întrerupătorul Schneider Electric NSX160H are, de asemenea, dimensiuni practice: are o lățime de 140 mm, o înălțime de 161 mm și o adâncime de 86 mm. Nu are tip de protecție, protecție IP IP40 conform IEC 60529 și protecție IK IK07 conform IEC 62262. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare: de la -25 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -50 °C la +85 °C. Avantajele tehnice ale seriei de întrerupătoare ComPacT NSX includ o gamă largă de curenți nominali (100A-630A), disponibilitatea versiunilor cu 3 și 4 poli și o selecție extinsă de protecții electronice și termomagnetice. Acest cadru de bază este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat. Unitățile de declanșare avansate permit, de asemenea, măsurarea integrată a puterii, inclusiv parametrii I, U, P, E, THD și CosPhi.
Schneider Electric ComPacT NSX (2021) - C16H4 - Cadru de bază pentru întrerupător, NSX160H, 70 kA 415 VAC 50/60 Hz, 160 A, fără unitate de eliberare, 4P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160H
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere conform UL: 10 kA 600 V c.a. 50/60 Hz, 85 kA 240 V c.a. 50/60 Hz, 65 kA 480 V c.a. 50/60 Hz
Capacitate de întrerupere conform IEC: 10 kA Icu 660/690 V c.a., 100 kA Icu 220/240 V c.a., 35 kA Icu 525 V c.a., 50 kA Icu 500 V c.a., 65 kA Icu 440 V c.a., 70 kA Icu 380/415 V c.a.
Cod capacitate de întrerupere: H 70 kA 415 V c.a.
Capacitate de întrerupere în funcțiune (Ics): 10 kA 660/690 V c.a., 100 kA 220/240 V c.a., 35 kA 525 V c.a., 50 kA 500 V c.a., 65 kA 440 V c.a., 70 kA 380/415 V c.a.
Date tehnice
Tip de comandă: Manetă basculantă
Metodă de montare: Fixă
Tensiune de izolare: 800 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 8 kV conform IEC 60947-2
Rezistență mecanică: 40.000 de cicluri conform IEC 60947-2
Durabilitate electrică: 40.000 de cicluri la 440 V c.a. 50/60 Hz In/2, 15.000 de cicluri la 690 V c.a. 50/60 Hz In/2, 20.000 de cicluri la 440 V c.a. 50/60 Hz In, 7.500 de cicluri la 690 V c.a. 50/60 Hz In
Bază de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Tip de protecție: Fără protecție
Dimensiuni
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Avantaje tehnice
Curent nominal: între 100 A și 630 A, cu diferite capacități de întrerupere.
Sunt disponibile versiuni cu 3 și 4 poli.
Gamă largă de protecții electronice și termomagnetice.
Sistem de cablare Plug and Ready și accesorii de comunicare.
Acest cadru de bază se vinde fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat.
Compatibil cu unități de declanșare avansate cu măsurare integrată a puterii: I, U, P, E, THD, CosPhi.
