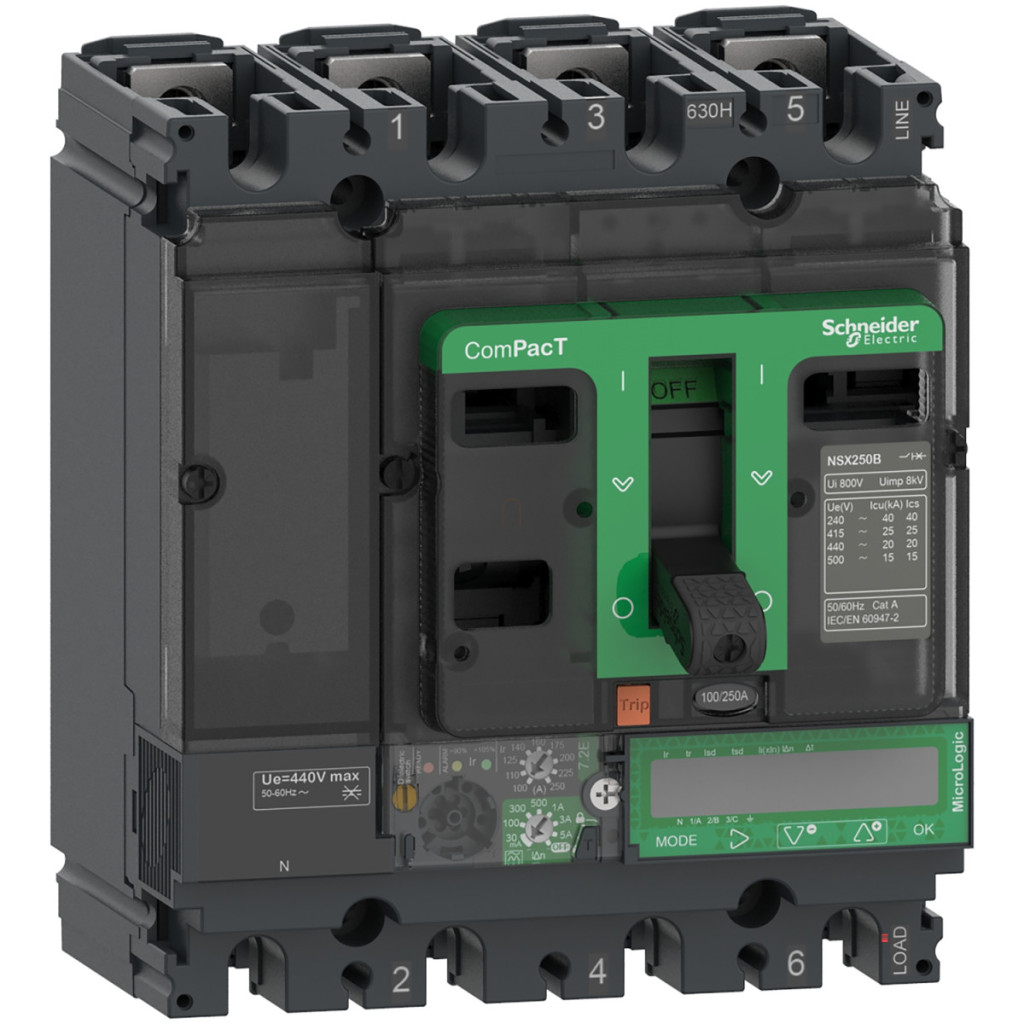

Schneider Electric ComPacT NSX (2021) - C16H47E100 - Întrerupător NSX160H, 70 kA 415 VAC, MicroLogic 7.2 E Unitate de eliberare Vigi 100 A, 4P4d date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160H
Tipul produsului sau al componentei: Întrerupător cu protecție la defect la împământare
Aplicația dispozitivului: Distribuție
Caracteristici tehnice
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
100 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
65 kA Icu la 440 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2
35 kA Icu la 525 V CA 50/60 Hz, conform IEC 60947-2
10 kA Icu la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
85 kA Icu la 240 V c.a. 50/60 Hz, UL 60947-4-1
65 kA Icu la 480 V CA 50/60 Hz, UL 60947-4-1
10 kA Icu la 600 V CA 50/60 Hz, UL 60947-4-1
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
R: protecție la defect la împământare
Curent nominal al unității de declanșare: 100 A la 40 °C
Setări
Interval de setare a protecției cu întârziere lungă (Ir): 40...100 A, cu 9 opțiuni de setare
Interval de setare întârziere lungă (tr): 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Interval de setare a protecției cu întârziere scurtă (Isd): 1,5...10 x Ir
Interval de setare a întârzierii scurte (tsd): 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Interval de reglare a protecției instantanee (Ii): 1,5...15 x In
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Interval de reglare a sensibilității protecției la defect la împământare (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT utilizând comutatorul rotativ IΔn
Interval de reglare a întârzierii defectului la pământ rezidual (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Semnalele și comunicarea
Semnalele locale: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și jurnale de evenimente, indicatori de întreținere, valori instantanee și de cerere, valori maxime/minime, setări de protecție și alarmă, calitate a energiei, măsurarea energiei, curentul de cerere și puterea
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
