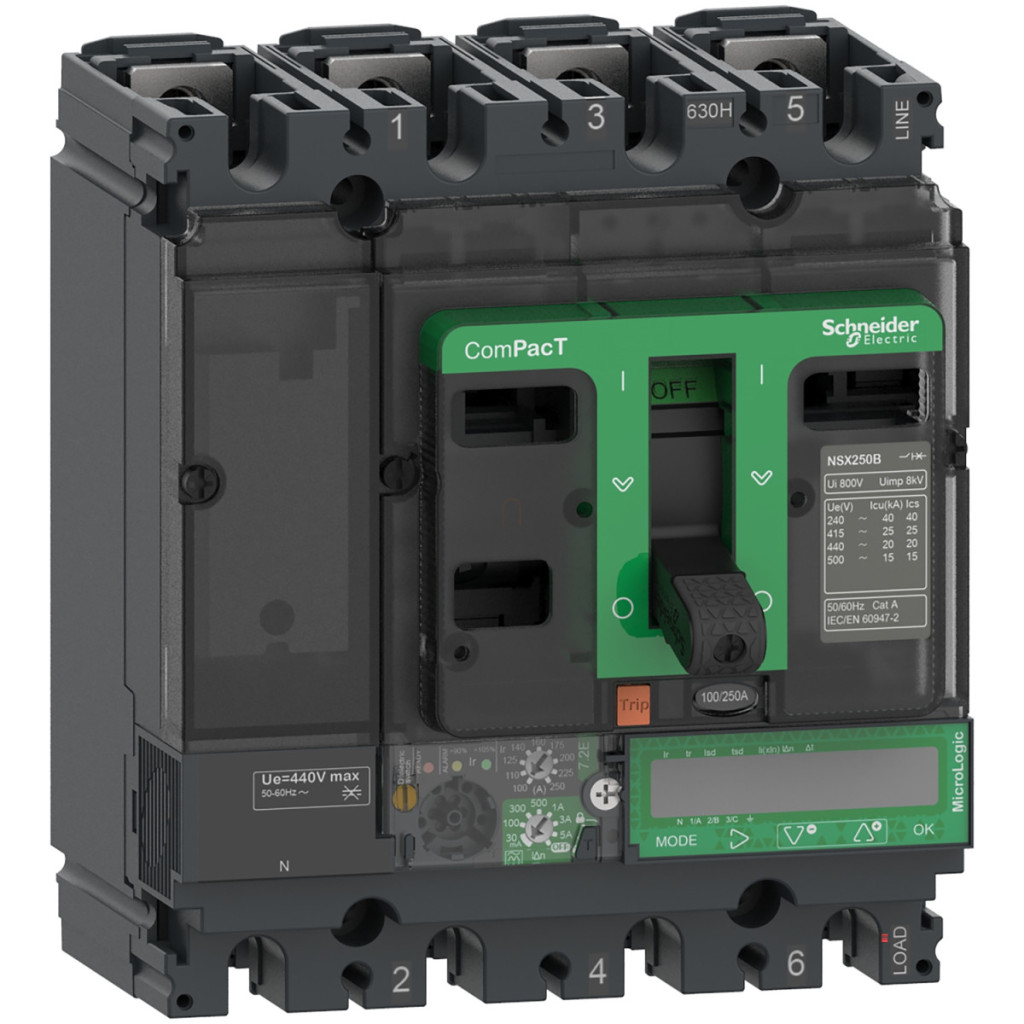

Schneider Electric ComPacT NSX (2021) - C16H47E160 - Întrerupător NSX160H, 70 kA 415 VAC, MicroLogic 7.2 E Vigi unitate de eliberare 160 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160H
Tipul produsului sau al componentei: Întrerupător de circuit pentru defect la împământare
Domeniu de aplicare: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru deconectare: Da, conform EN/IEC 60947-2
Categorie de aplicare: Categoria A
Capacitate de rupere: 100 kA Icu 220/240 V c.a. 50/60 Hz, 70 kA Icu 380/415 V c.a. 50/60 Hz, 65 kA Icu 440 V c.a. 50/60 Hz, 50 kA Icu 500 V c.a. 50/60 Hz, 35 kA Icu 525 V c.a. 50/60 Hz, 10 kA Icu 660/690 V c.a. 50/60 Hz
Cod capacitate de întrerupere: H 70 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Valoarea unității de declanșare: 160 A la 40 °C
Setare declanșare cu întârziere lungă (protecție termică): Reglabilă, 9 setări
Interval de reglare a protecției cu întârziere lungă [Ir]: 63...160 A
Interval de reglare a întârziere protecției cu întârziere lungă [tr]: 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Setare protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Interval de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Interval de reglare a protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Interval de reglare a protecției instantanee [Ii]: 1,5...15 x In
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Interval de reglare a sensibilității protecției la defect la împământare [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT folosind comutatorul rotativ IΔn
Interval de reglare a întârzierii curentului rezidual [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Caracteristici de funcționare
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA 220/240 V c.a. 50/60 Hz, 70 kA 380/415 V c.a. 50/60 Hz, 65 kA 440 V c.a. 50/60 Hz, 50 kA 500 V c.a. 50/60 Hz, 35 kA 525 V c.a. 50/60 Hz, 10 kA 660/690 V c.a. 50/60 Hz
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri 440 V In/2, 20.000 de cicluri 440 V In, 15.000 de cicluri 690 V In/2, 7.500 de cicluri 690 V In
Disiparea puterii pe pol: 12,3 W N, 12,3 W L1 și L3, 10 W L2
Capacități de comunicare
Indicatori locali: LED intermitent (verde) pentru a indica disponibilitatea operațională, LED 105% Ir (roșu) pentru a indica suprasarcină, LED 90% Ir (portocaliu) pentru indicarea suprasarcinii
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric și jurnale de evenimente cu marcaj temporal, indicatori de întreținere, valori instantanee și de cerere, contoare maxime/minime, setări de protecție și alarmă, calitate a energiei, măsurarea energiei, Curent și putere la cerere
Dimensiuni și greutate
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,6 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
