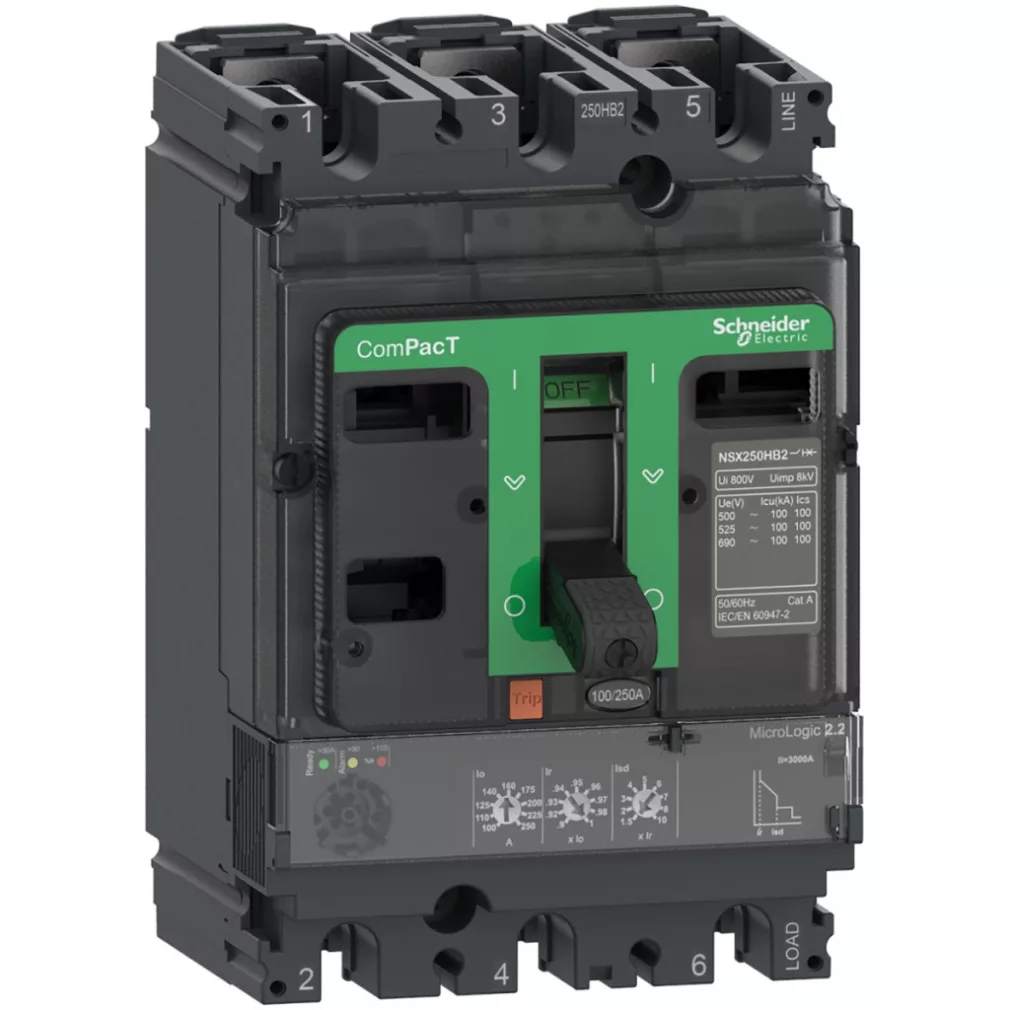

Întrerupătorul Schneider Electric ComPacT NSX160N este un dispozitiv de protecție extrem de fiabil și versatil, care oferă performanțe excelente în rețelele de distribuție electrică. Acest întrerupător trifazic (3P), cu numărul de piesă C16N32D160, este alegerea ideală pentru aplicații în rețele de distribuție unde sunt necesare protecție precisă și funcționare fiabilă. Dispozitivul are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și poate funcționa la o tensiune de funcționare de 690 V c.a. 50/60 Hz. Întrerupătorul ComPacT NSX160N are o capacitate remarcabilă de întrerupere a scurtcircuitelor: 50 kA la 380/415 V c.a., ceea ce garantează o protecție eficientă chiar și în cazul unor defecțiuni grave. Valori suplimentare ale capacității de întrerupere: 90 kA la 220/240 V c.a., 50 kA la 440 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a., în conformitate cu IEC 60947-2. Valori conform standardului UL: 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 10 kA la 600 V c.a. Tensiunea de izolare a produsului (Ui) este de 800 V c.a., iar tensiunea nominală de rezistență la impuls (Uimp) este de 8 kV. Disjunctorul este echipat cu o unitate de declanșare electronică MicroLogic 2.2, care are funcții complexe de protecție: protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere (So) și protecție la scurtcircuit instantaneu (I). Protecția cu întârziere lungă (Ir) poate fi reglată în 9 trepte între 63 și 160 A, în timp ce protecția cu întârziere scurtă (Isd) poate fi reglată în 9 trepte între 1,5 și 10 × Ir. Declanșarea instantanee (Ii) este fixată la 2400 A. Produsul are o memorie termică încorporată de 20 de minute, care reține informațiile înainte și după declanșare pentru a proteja sistemul. Durata de viață mecanică a disjunctorului este de 40.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 40.000 de cicluri la 440 V cu sarcină In/2; 20.000 de cicluri la sarcină maximă; la 690 V cu sarcină In/2 15.000 de cicluri, la sarcină maximă 7.500 de cicluri. Întrerupătorul ComPacT NSX160N are, de asemenea, o serie de funcții și indicatori de siguranță. Indicatorii de stare LED afișează starea de funcționare (verde intermitent) și gradul de suprasarcină (105% Ir - roșu, 90% Ir - portocaliu). Protecția IP40 și rezistența la impact IK07 asigură o funcționare fiabilă chiar și în condiții de mediu dificile. Produsul are o clasă de izolație II pe panoul frontal, care oferă protecție suplimentară împotriva șocurilor electrice. Intervalul de temperatură de funcționare este între -25 și +70 °C, iar intervalul de temperatură de depozitare este între -50 și +85 °C. Umiditatea relativă poate fi între 0-95% în timpul funcționării. Întrerupătorul este montat pe panoul din spate și poate fi poziționat orizontal sau vertical. Conexiunea se face în partea superioară și inferioară a panoului frontal, cu o distanță de conexiune de 35 mm. Dimensiunile sale sunt: lățime 105 mm, înălțime 161 mm, adâncime 86 mm, greutate 2,2 kg. Fabricat în conformitate cu standardul EN/IEC 60947-2, dispozitivul are și o capacitate de deconectare, ceea ce sporește siguranța în timpul lucrărilor de întreținere. Întrerupătorul ComPacT NSX160N (C16N32D160) disipă 9,2 W pe pol.
Schneider Electric ComPacT NSX (2021) - C16N32D160 - Întrerupător NSX160N, 50 kA 415 VAC, unitate de eliberare MicroLogic 2.2 160 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă: NSX160N
Tipul produsului: Întrerupător de circuit
Aplicație: Distribuție
Număr de poli: 3P
Descrierea polilor protejați: 3D
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Deconectabilitate:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Valori conform standardului IEC:
90 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Valori conform standardului UL:
85 kA Icu la 240 V c.a. 50/60 Hz conform UL 60947-4-1
50 kA Icu la 480 V c.a. 50/60 Hz conform UL 60947-4-1
10 kA Icu la 600 V CA 50/60 Hz conform UL 60947-4-1
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă (întârziere scurtă)
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 160 A la 40 °C
Setare declanșare întârziere lungă (Ir): 9 setări, în intervalul 63-160 A
Setare întârziere protecție întârziere lungă (tr): Fixă
Interval de întârziere:
400 s la 1,5 × Ir
16 s la 6 × Ir
11 s la 7,2 × Ir
Memorie termică: 20 minute înainte și după declanșare
Setarea declanșării cu întârziere scurtă (Isd): 9 setări, în intervalul 1,5-10 × Ir
Setarea întârziere protecție cu întârziere scurtă (tsd): Fixă
Setare declanșare instantanee (Ii): Fixă, 2400 A
Protecție împotriva defectelor la împământare: Niciuna
Interblocare selectivă pe zone (ZSI): Niciuna
Caracteristici fizice
Indicație locală:
LED intermitent (verde): indicație de pregătire pentru funcționare
LED 105% Ir (roșu): indică suprasarcină
LED 90% Ir (portocaliu): indică suprasarcină
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,2 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare:
0...2000 m fără reducerea performanței
2000...5000 m cu reducerea performanței
