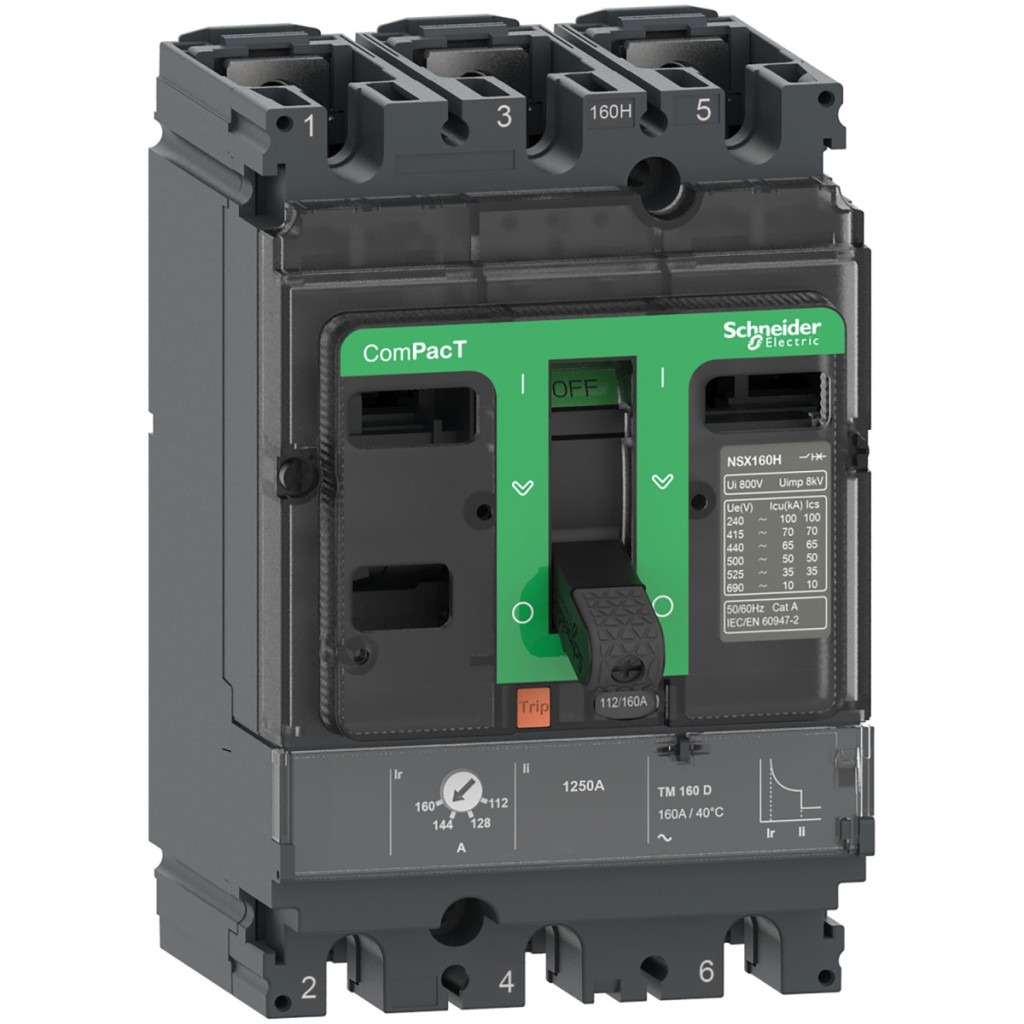

Schneider Electric ComPacT NSX (2021) - C16N3TM080 - Întrerupător NSX160N, 50 kA 415 VAC, unitate de declanșare TMD 80 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX160N
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal [In]: 80 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 90 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz, conform cu standardul IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz, conform cu standardul IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hz, conform standardului IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz, conform standardului IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz, conform standardului UL 60947-4-1
50 kA Icu 480 V CA 50/60 Hz, conform standardului UL 60947-4-1
10 kA Icu 600 V c.a. 50/60 Hz, conform standardului UL 60947-4-1
Cod capacitate de rupere: N 50 kA 415 V CA
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI Tip de control: Manetă de comutare Metodă de montare a întrerupătorului: Fixă Informații suplimentare Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz Tensiune nominală de impuls [Uimp]: 8 kV 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere în scurtcircuit [Ics]: 90 kA la 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2
50 kA la 440 V CA 50/60 Hz, conform cu IEC 60947-2
36 kA la 500 V CA 50/60 Hz, conform cu IEC 60947-2
35 kA la 525 V CA 50/60 Hz, conform standardului IEC 60947-2
10 kA 660/690 V c.a. 50/60 Hz, conform standardului IEC 60947-2
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri la 440 V In/2
20.000 de cicluri la 440 V In
15.000 de cicluri la 690 V In/2
7.500 de cicluri la 690 V In
Disipare de putere pe pol: 8,06 W Baza de montare: Placă posterioară Poziție de montare: Orizontală și verticală Așezat pe spate Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Caracteristici de protecție
Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Valoare unitate de declanșare: 80 A la 40 °C
Tip setare declanșare pe termen lung Ir (protecție termică): Reglabilă
Interval setare protecție pe termen lung [Ir]: 0,7...1 x In
Tipul setării întârzierii protecției pe termen lung tr: Fixă
Intervalul de setare a întârzierii pe termen lung [tr]: 120...400 s la 1,5 x In
15 s la 6 x Ir
Tip de reglare a declanșării protecției instantanee Ii: Fixă
Interval de reglare a declanșării protecției instantanee [Ii]: 640 A Protecție împotriva defectelor la împământare: Niciuna Caracteristici fizice Număr de prize: 5 Lățime (W): 105 mm Înălțime (H): 161 mm Adâncime (D): 86 mm Greutate netă: 2,2 kg Caracteristici de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Intervalul de temperatură ambiantă în timpul funcționării: -25…70 °C
Intervalul de temperatură ambiantă în timpul depozitării: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
