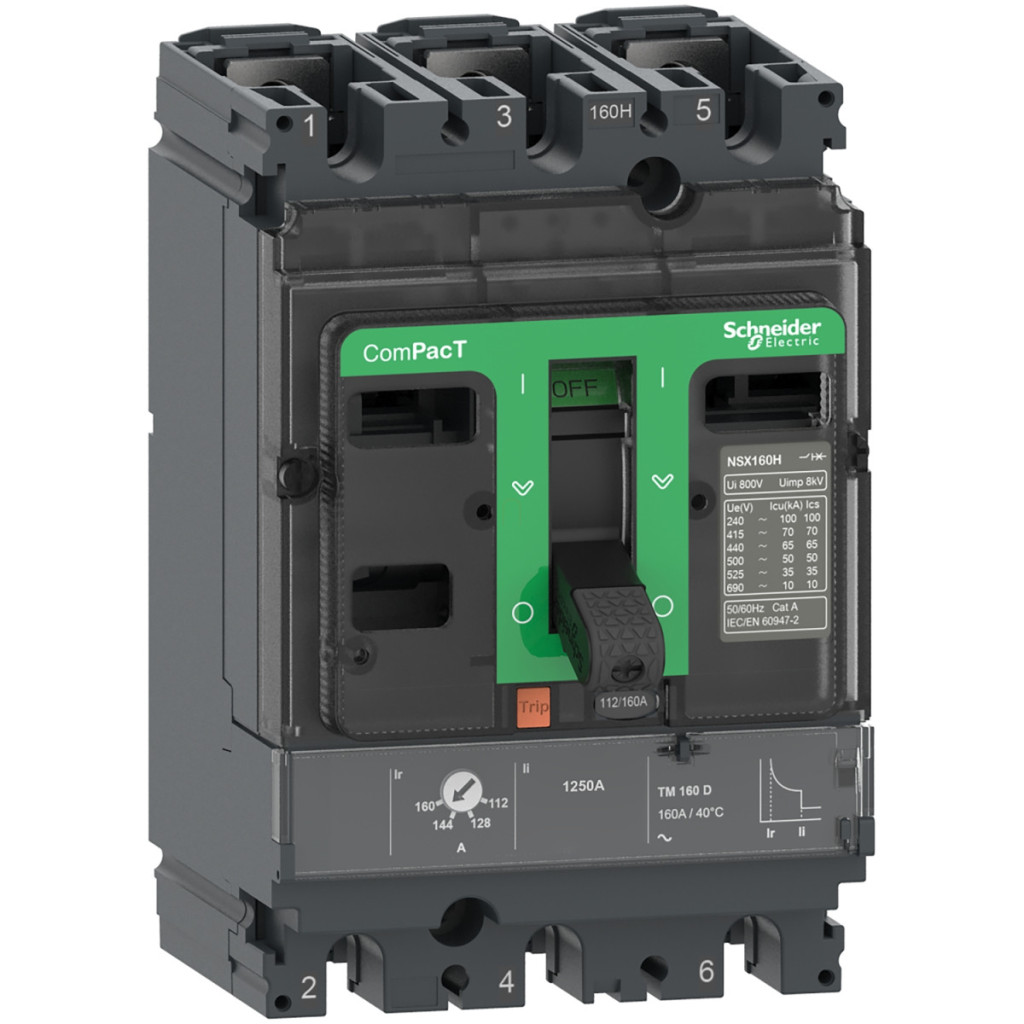

Întrerupătorul Schneider Electric ComPacT NSX160N este un dispozitiv de protecție a circuitului de înaltă performanță și fiabilitate, conceput special pentru protecția fiabilă a sistemelor de distribuție electrică industriale și comerciale. Modelul C16N3TM100, cu 3 poli, are un curent nominal de 100 A și este alegerea ideală pentru aplicații în care protecția fiabilă împotriva suprasarcinilor și scurtcircuitelor este esențială. Întrerupătorul are o capacitate de întrerupere remarcabilă de 50 kA la 380/415 V c.a., 50/60 Hz, în conformitate cu IEC 60947-2. Acest întrerupător ComPacT NSX poate fi utilizat într-o gamă largă de tensiuni de funcționare, deoarece poate fi utilizat până la o tensiune de funcționare de 690 V c.a., având o tensiune de izolație de 800 V și o tensiune de rezistență la impulsuri de 8 kV. Întrerupătorul oferă capacități de întrerupere diferite la niveluri de tensiune diferite: 90 kA la 220/240 V c.a., 50 kA la 440 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. De asemenea, este certificat conform UL 60947-4-1: 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 10 kA la 600 V c.a. Întrerupătorul NSX160N cu codul de produs C16N3TM100 are o unitate de declanșare termomagnetică de tip TM-D care oferă funcții de protecție LI (protecție la suprasarcină și scurtcircuit). Curentul de declanșare cu întârziere lungă Ir este reglabil în intervalul 0,7...1 × In, în timp ce timpul de întârziere tr este fixat la 120...400 secunde la o sarcină de 1,5 × In și la 15 secunde la o sarcină de 6 × Ir. Declanșarea instantanee (Ii) care asigură protecția la scurtcircuit este setată la o valoare fixă de 800 A. Produsul este acționat prin comutator și este adecvat pentru izolare (izolație) în conformitate cu EN/IEC 60947-2. Metoda de instalare este fixă, montarea pe o placă de montare posterioară, iar dispozitivul poate fi utilizat atât în poziție orizontală, cât și verticală. Întrerupătorul ComPacT NSX160N are o durată de viață mecanică și electrică remarcabilă: 40.000 de cicluri de durabilitate mecanică și 7.500-40.000 de cicluri de durată de viață electrică, în funcție de sarcină. Dispozitivul are o distanță între poli de 35 mm și dimensiuni compacte (105 mm lățime, 161 mm înălțime, 86 mm adâncime), ceea ce îl face ușor de instalat. Dispozitivul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Poate fi utilizat într-un interval larg de temperaturi: temperatură de funcționare de -25...70 °C și temperatură de depozitare de -50...85 °C, cu umiditate relativă de 0-95%. Avantajele suplimentare ale familiei de întrerupătoare ComPacT NSX includ disponibilitatea în versiuni cu 1, 2, 3 și 4 poli, o gamă largă de sisteme de protecție electronice și termomagnetice, precum și un sistem de cablare plug-and-ready și accesorii de comunicare.
Schneider Electric ComPacT NSX (2021) - C16N3TM100 - Întrerupător NSX160N, 50 kA 415 VAC, unitate de declanșare TMD 100 A, 3P3d date tehnice
Date generale
Linie de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160N
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 90 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu 380/415 V AC 50/60 Hz, conform IEC 60947-2
50 kA Icu 440 V AC 50/60 Hz, conform IEC 60947-2
36 kA Icu 500 V CA 50/60 Hz, conform IEC 60947-2
35 kA Icu 525 V CA 50/60 Hz, Conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz, Conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz, Conform UL 60947-4-1
50 kA Icu 480 V CA 50/60 Hz, Conform UL 60947-4-1
10 kA Icu 600 V CA 50/60 Hz, Conform UL 60947-4-1
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Capacitate nominală de întrerupere [Ics]: Identică cu valorile Icu
Caracteristicile unității de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcțiile de protecție ale unității de declanșare: LI
Clasificarea unității de declanșare: 100 A la 40 °C
Tipul de setare a curentului de declanșare cu întârziere lungă Ir: Reglabil
Intervalul de setare a curentului de declanșare cu întârziere lungă [Ir]: 0,7...1 x In
Tip setare întârziere declanșare cu întârziere lungă tr: Fixă
Interval setare întârziere declanșare cu întârziere lungă [tr]: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tip de reglare a curentului de declanșare instantanee Ii: Fixă
Interval de reglare a curentului de declanșare instantanee [Ii]: 800 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici tehnice
Mod de control: Manetă de comutare
Mod de montare a întrerupătorului: Fixă
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri la 440 V In/2, 20.000 de cicluri la 440 V In, 15.000 de cicluri la 690 V In/2, 7.500 de cicluri la 690 V In
Disipare de putere pe pol: 7,7 W
Montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Tip de protecție: L: împotriva suprasarcinii (declanșare termică), I: împotriva scurtcircuitului (declanșare magnetică)
Număr de sloturi: 5
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
