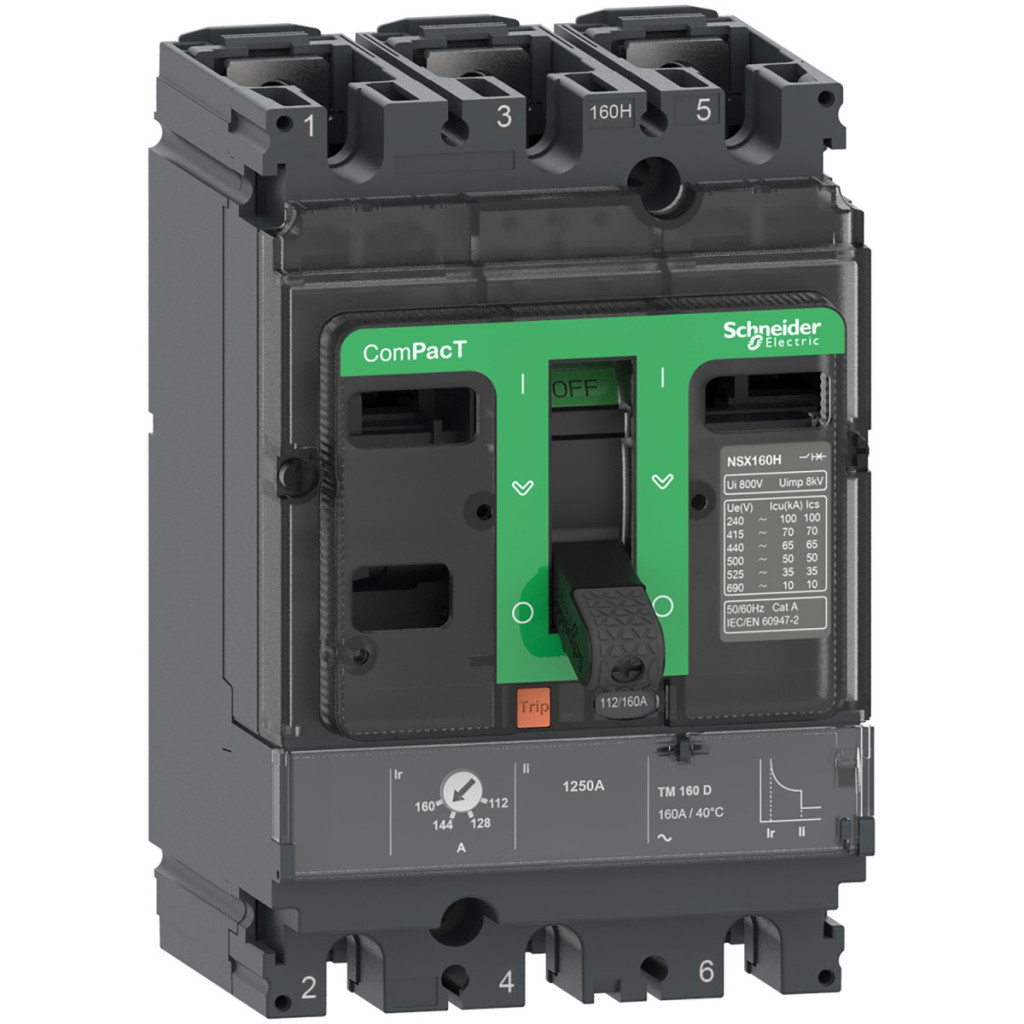

Întrerupătorul Schneider Electric ComPacT NSX160N este un întrerupător compact de înaltă calitate, cu un curent nominal de 160 A, identificat prin numărul de piesă C16N3TM160. Produsul este ideal pentru protejarea sistemelor de distribuție, în special în aplicații industriale și comerciale unde sunt necesare o capacitate mare de întrerupere și o protecție fiabilă. Întrerupătorul ComPacT NSX160N are un design cu 3 poli, fiecare dintre aceștia fiind complet protejat. Unitatea de declanșare a produsului utilizează tehnologia termomagnetică (TM-D), care oferă două funcții principale de protecție: protecție la suprasarcină (L) și protecție la scurtcircuit (I). Declanșarea protecției la suprasarcină cu întârziere lungă (Ir) este reglabilă la 0,7-1 ori curentul nominal, în timp ce declanșarea protecției la scurtcircuit (Ii) este fixată la 1250 A. Timpul de întârziere termică (tr) al întrerupătorului de circuit este de 120-400 secunde la 1,5 ori curentul In și 15 secunde la 6 ori Ir. Această capacitate de protecție flexibilă asigură protecția adecvată a sistemului în diverse condiții de funcționare. Întrerupătorul ComPacT NSX160N are o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune, asigurând o gamă largă de aplicații. La o tensiune de rețea de 380/415 V c.a., acesta oferă o capacitate de întrerupere de 50 kA în conformitate cu standardul IEC 60947-2, ceea ce înseamnă că poate rezista și întrerupe în siguranță curenți de scurtcircuit de această magnitudine. Această capacitate este remarcabilă și la alte niveluri de tensiune: 90 kA la 220/240 V c.a., 50 kA la 440 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. De asemenea, are valori excelente conform standardului UL 60947-4-1: 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 10 kA la 600 V c.a. Această flexibilitate permite disjunctorului să funcționeze eficient la diferite tensiuni de rețea și în diferite aplicații. Întrerupătorul Schneider Electric ComPacT NSX160N are o durabilitate mecanică și electrică excelentă, asigurând o durată lungă de viață. Durata sa mecanică este de 40.000 de cicluri de funcționare, în timp ce durata sa electrică variază în funcție de sarcină: 40.000 de cicluri la 440 V și sarcină In/2, 20.000 de cicluri la 440 V și sarcină In, 15.000 de cicluri la 690 V și sarcină In/2 și 7.500 de cicluri la 690 V și sarcină In. Produsul este montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală, precum și așezat plat pe panoul din spate. Conexiunile sunt situate în partea din față, iar distanța de conectare este de 35 mm. Întrerupătorul are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Domeniul larg de temperatură de funcționare (-25...70 °C) îi permite să funcționeze în mod fiabil într-o varietate de condiții de mediu și poate fi utilizat la altitudini de 0...2000 m deasupra nivelului mării, fără pierderi de performanță.
Schneider Electric ComPacT NSX (2021) - C16N3TM160 - Întrerupător NSX160N, 50 kA 415 VAC, unitate de declanșare TMD 160 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160N
Tipul produsului sau al componentei: Întrerupător automat
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Capacitate de întrerupere:
90 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
50 kA Icu 480 V CA 50/60 Hz conform UL 60947-4-1
10 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică. Funcții de protecție ale unității de declanșare: LI. Valoare nominală a unității de declanșare: 160 A la 40 °C. Tipul setării de declanșare cu întârziere lungă Ir (protecție termică): Reglabilă. Intervalul de setare a protecției cu întârziere lungă [Ir]: 0,7...1,5 A. Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Intervalul de reglare a întârzierii lungi [tr]: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tip de reglare a protecției instantanee Ii: Fixă
Interval de reglare a protecției instantanee [Ii]: 1250 A
Protecție la defect la împământare: Niciuna
Caracteristici fizice
Tip de control: Pârghie de comutare
Metodă de montare a întrerupătorului: Fixă
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Dispersie de putere pe pol: 13,95 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Pas de conectare: 35 mm
Număr de sloturi: 5 sloturi
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
