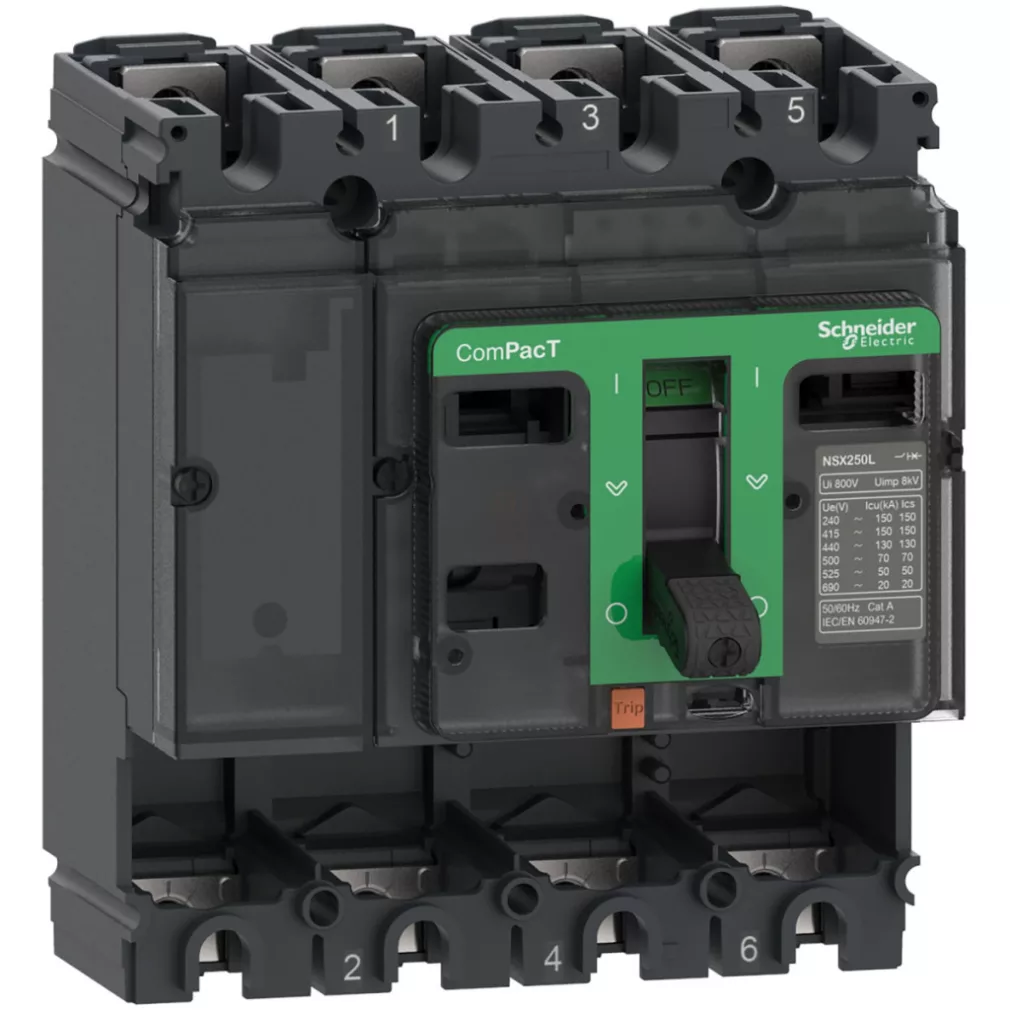

Cadrul de bază al disjunctorului Schneider Electric ComPacT NSX seria C16N4 este un dispozitiv de protecție electrică de vârf, conceput special pentru aplicații de distribuție. Această bază pentru întrerupător NSX160N cu 4 poli are un curent nominal de 160 A și se comercializează fără unitate de declanșare, permițând utilizatorilor să selecteze tipul de unitate de declanșare adecvat în funcție de nevoile lor. Cadrul de bază al întrerupătorului automat, comercializat sub codul C16N4, are o capacitate de întrerupere remarcabilă: 50 kA la 415 VAC. Aceasta înseamnă că poate întrerupe în siguranță chiar și curenți de scurtcircuit extrem de mari, fiind alegerea ideală pentru medii în care pot apărea curenți de scurtcircuit potențial mari. Valorile suplimentare ale capacității de întrerupere ale cadrului de bază al întrerupătorului automatic confirmă versatilitatea acestuia: 90 kA la 220/240 V c.a., 50 kA la 380/415 V c.a. și 440 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Tensiunea maximă de funcționare a cadrului de bază al întrerupătorului ComPacT NSX160N este de 690 V c.a. la 50/60 Hz, ceea ce este conform cu standardul IEC 60947-2. Tensiunea de izolare a dispozitivului este de 800 V c.a. 50/60 Hz, iar rezistența la tensiune de impuls este de 8 kV, în conformitate cu IEC 60947-2. Întrerupătorul are o durată de viață mecanică și electrică deosebit de lungă: 40.000 de cicluri de durabilitate mecanică și 40.000 de cicluri la 440 V c.a. 50/60 Hz curent In/2 sau 20.000 de cicluri la 440 V c.a. 50/60 Hz curent In. La 690 V c.a., durata de viață este de 15.000 de cicluri la curent In/2 și 7.500 de cicluri la curent In. Produsul este, de asemenea, adecvat pentru izolare în conformitate cu EN/IEC 60947-2 și aparține categoriei de utilizare A. Caracteristicile fizice ale cadrului de bază al întrerupătorului sunt, de asemenea, demne de remarcat: 140 mm lățime, 161 mm înălțime și 86 mm adâncime. Dispozitivul are conexiuni în spate și poate fi conectat din față atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Comutatorul este acționat de un braț basculant și este fabricat într-un design de montare fixă. Întrerupătorul nu include protecție, deoarece aceasta va depinde de unitatea de declanșare selectată, care trebuie comandată separat. Siguranța a fost, de asemenea, un factor cheie în proiectarea cadrului de bază al întrerupătorului C16N4. Produsul are un grad de protecție IP40 (conform IEC 60529) și rezistență la impact IK07 (conform IEC 62262). Panoul frontal aparține clasei de protecție la atingere II, gradul de poluare 3 conform IEC 60664-1 și categoria de supratensiune III. Produsul poate fi utilizat într-un interval larg de temperaturi (-25...70 °C) și este conform cu standardele EN/IEC 60947-2 și UL 60947-4-1. Pentru gama de produse ComPacT NSX este disponibilă o gamă largă de accesorii, inclusiv diverse unități de eliberare, contacte auxiliare, acționări motorizate și alte componente care adaugă funcții suplimentare întrerupătorului.
Schneider Electric ComPacT NSX (2021) - C16N4 - Cadru de bază pentru întrerupător, NSX160N, 50 kA 415 VAC 50/60 Hz, 160 A, fără unitate de declanșare, 4P date tehnice
Date principale
Linie de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX160N
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția neutră: Stânga
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
10 kA la 600 V c.a. 50/60 Hz conform UL 508
85 kA la 240 V c.a. 50/60 Hz conform UL 508
10 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 480 V c.a. 50/60 Hz conform UL 508
36 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
90 kA Icu la 220/240 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: N 50 kA la 415 V c.a. Tip de comandă: Pârghie basculantă Tip de montare: Fixă Date suplimentare Tensiune de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere în funcționare [Ics]:
10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
35 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
36 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
90 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 40.000 de cicluri conform IEC 60947-2
Durată de viață electrică:40.000 de cicluri la 440 V CA 50/60 Hz In/2 conform IEC 60947-2 15.000 de cicluri la 690 V CA 50/60 Hz In/2 conform IEC 60947-2p>
20.000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2
7.500 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2
Montare și conectare
Bază de montare: Panou posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Tip de protecție: Ne protejat
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasa de protecție împotriva contactului electric: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Nivel de protecție IP: IP40 conform IEC 60529
Nivel de protecție IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
