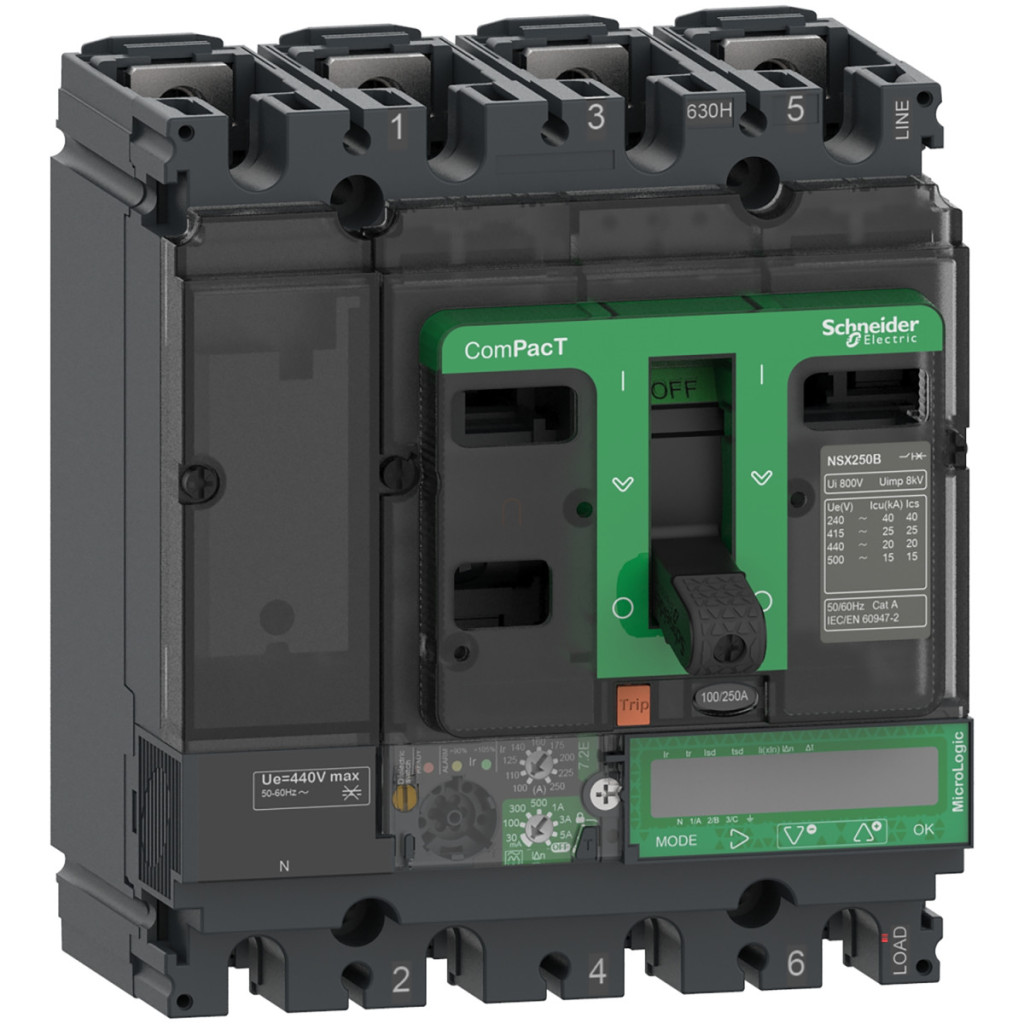

Întrerupătoarele din seria ComPacT NSX de la Schneider Electric oferă o nouă generație de soluții de protecție pentru rețelele electrice, cu performanțe și funcționalități remarcabile. Întrerupătorul de circuit cu scurgere la pământ C16N47E100 NSX160N a fost dezvoltat pentru rețelele de distribuție din instalațiile industriale și comerciale, unde nivelurile ridicate de siguranță și monitorizarea precisă a defectelor sunt cerințe esențiale. Întrerupătorul cu patru poli are un curent nominal de 100 A (la o temperatură ambiantă de 40 °C) și poate fi utilizat în rețele de 440 V c.a., 50/60 Hz. Disjunctorul ComPacT NSX160N are o capacitate de întrerupere remarcabilă: 50 kA la 380/415 V c.a. și 440 V c.a. conform IEC 60947-2. Un avantaj suplimentar al dispozitivului este că funcționează în mod fiabil și la alte niveluri de tensiune: 90 kA la 220/240 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Conform standardului UL, are o capacitate de întrerupere de 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 10 kA la 600 V c.a. Întrerupătorul ComPacT NSX160N este unic prin faptul că dispune de o unitate electronică avansată de declanșare de tip MicroLogic 7.2 E, care oferă funcții de protecție LSIR: protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (R). Protecția cu întârziere lungă este reglabilă cu 9 setări diferite în intervalul 40-100 A. Timpul de întârziere este, de asemenea, reglabil: 15-400 s pentru 1,5×Ir, 0,5-16 s pentru 6×Ir și 0,35-11 s pentru 7,2×Ir. Protecția cu întârziere scurtă este, de asemenea, reglabilă, în intervalul 1,5-10×Ir, cu o întârziere de 0-0,4 s (pentru I²t=off) sau 0,1-0,4 s (pentru I²t=on). Protecția instantanee la scurtcircuit este reglabilă în intervalul 1,5-15×In. Sensibilitatea protecției împotriva defectelor la pământ poate fi reglată într-un interval larg: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A sau 5 A. Întârzierea protecției împotriva defectelor la împământare poate fi, de asemenea, personalizată: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Disjunctorul ComPacT NSX160N oferă diverse opțiuni de montare și conectare: design fix, poziție orizontală sau verticală sau montare pe spate. Conexiunile sunt amplasate în partea din față, cu o distanță de conectare de 35 mm. Dispozitivul are o lățime de 140 mm, o înălțime de 161 mm și o adâncime de 86 mm. Întrerupătorul are funcții de semnalizare încorporate, inclusiv un LED verde intermitent (standby), un LED roșu (supraîncărcare Ir 105%) și un LED portocaliu (supraîncărcare Ir 90%). Afișajul LCD oferă informații detaliate despre funcționare, inclusiv măsurarea energiei, jurnale de evenimente cu marcaj temporal, indicatori de întreținere, valori instantanee și de cerere, valori maxime/minime, setări de protecție și alarmă, curent și cerere de energie.
Date tehnice întrerupător ComPacT NSX160N
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160N
Tipul produsului: Întrerupător de circuit cu scurgere la pământ
Aplicație: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziție zero: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 90 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: N 50 kA 415 V CA
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri la 440 V In/2p>
20.000 de cicluri la 440 V In
15.000 de cicluri la 690 V In/2
7.500 de cicluri la 690 V In
Disipare de putere pe pol: 12,3 W N
12,3 W L1 și L3
10 W L2
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Valoare nominală a unității de declanșare: 100 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a protecției cu întârziere lungă [Ir]: 40...100 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere lungă [tr]: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Setare protecție zero: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tipul de setare a protecției instantanee Ii: Reglabil
Intervalul de setare a protecției instantanee [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție la defect la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție la defect la pământ [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT utilizând comutatorul rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la împământare Δt: Reglabil
Setare întârziere protecție împotriva defectelor reziduale la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Afișare și comunicare
Indicație locală: LED intermitent (verde) pentru starea de pregătire
LED 105 % Ir (roșu) pentru suprasarcină
LED 90 % Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente
Indicatori de întreținere
Valori instantanee și de cerere
Valori maxime/minime
Setări de protecție și alarmă
Măsurarea energiei
Curent și cerere de energie
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura aerului ambiant pentru funcționare:-25...70 °C Temperatura aerului ambiant pentru depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
2000 m...5000 m cu reducere a performanței
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
