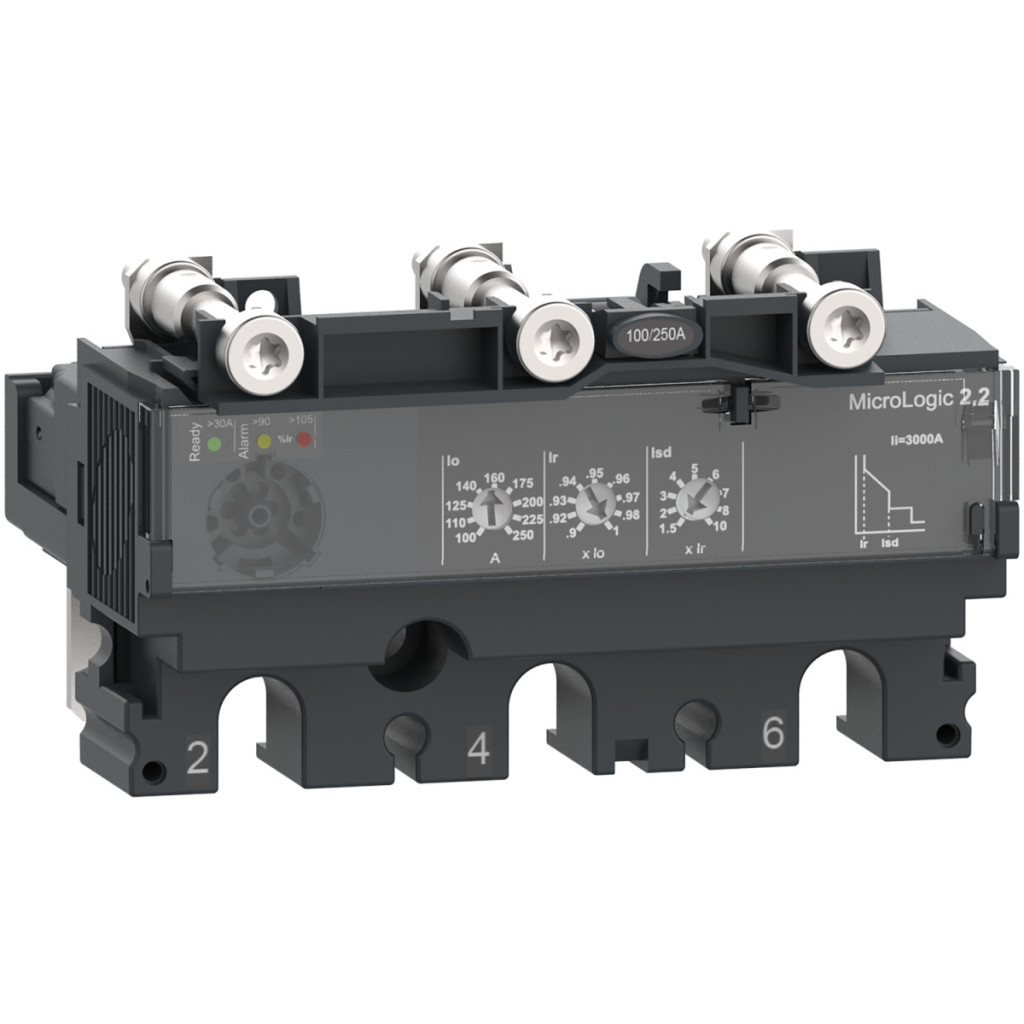

Unitatea de declanșare MicroLogic 2.2 cu numărul de piesă C2532D250 din seria ComPacT NSX de la Schneider Electric este un dispozitiv electronic de protecție versatil, conceput special pentru întrerupătoarele ComPacT NSX250. Această unitate de declanșare cu 3 poli și protecție electronică de bază are un curent nominal de 250 A și este optimizată în principal pentru utilizarea în rețelele de distribuție. Unitatea de declanșare MicroLogic 2.2 are funcții de protecție LSoI, care includ: L - protecție la suprasarcină (întârziere lungă), So - protecție la scurtcircuit cu întârziere scurtă și întârziere fixă și I - protecție instantanee la scurtcircuit. Dispozitivul funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și este fabricat într-un design de montare fixă. Protecția cu întârziere lungă (Ir) poate fi setată la 9 valori diferite între 100 A și 250 A, în timp ce timpul de întârziere (tr) are o valoare fixă: 11 secunde pentru 7,2 x Ir, 16 secunde pentru 6 x Ir și 400 secunde pentru 1,5 x Ir. Dispozitivul are, de asemenea, o memorie termică care este activă timp de 20 de minute înainte și după declanșare. Protecția cu întârziere scurtă (Isd) are, de asemenea, 9 setări diferite în intervalul 1,5-10 x Ir, în timp ce protecția instantanee (Ii) are o valoare fixă de 3000 A. Sistemul de semnalizare locală include un LED verde intermitent pentru a indica starea de funcționare și două LED-uri suplimentare pentru a indica suprasarcină: un LED roșu se aprinde la 105% Ir, în timp ce un LED portocaliu se aprinde la 90% Ir. Este important de reținut că dispozitivul nu are protecție împotriva defectelor la împământare sau funcție de blocare selectivă a zonei. Din punct de vedere al mediului, unitatea de eliberare MicroLogic 2.2 este conformă cu standardele EN/IEC 60947-2, aparține clasei de protecție la atingere II și este conformă cu gradul de poluare 3 conform IEC 60947-1. Are protecție IP40 conform IEC 60529. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -50 °C și +85 °C. Acest interval larg de temperatură asigură o funcționare fiabilă în diverse condiții de mediu. Unitatea de eliberare Schneider Electric C2532D250 MicroLogic 2.2 este alegerea ideală pentru aplicații industriale și comerciale în care este necesară o protecție electronică fiabilă împotriva suprasarcinilor și scurtcircuitelor. Parametrii de protecție reglabili permit configurarea precisă a sistemului în funcție de cerințele aplicației, în timp ce indicatorii vizuali încorporați ajută operatorul să evalueze rapid starea sistemului.
Schneider Electric ComPacT NSX (2021) - C2532D250 - Unitate de declanșare MicroLogic 2.2 NSX 250 întrerupător automat, electronic, setare 250A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Tipul familiei de produse: ComPacT NSX100...250
Tip produs: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Aplicație: Distribuție
Descriere pol: 3P
Descriere pol protejat: 3D
Funcții de protecție ale unității de declanșare: LSoI
Funcții de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tipul de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil 9 setări
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 100...250 A
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Interval setare întârziere protecție cu întârziere lungă [tr]: 11 s la 7,2 x Ir
16 s la 6 x Ir
400 s la 1,5 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tip setare declanșare protecție cu întârziere scurtă Isd: Reglabil 9 setări
Interval setare declanșare protecție cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 3000 A
Indicații
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru a indica starea de funcționare
LED 105% Ir (roșu) pentru indicarea suprasarcinii
LED 90 % Ir (portocaliu) pentru indicarea suprasarcinii
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
