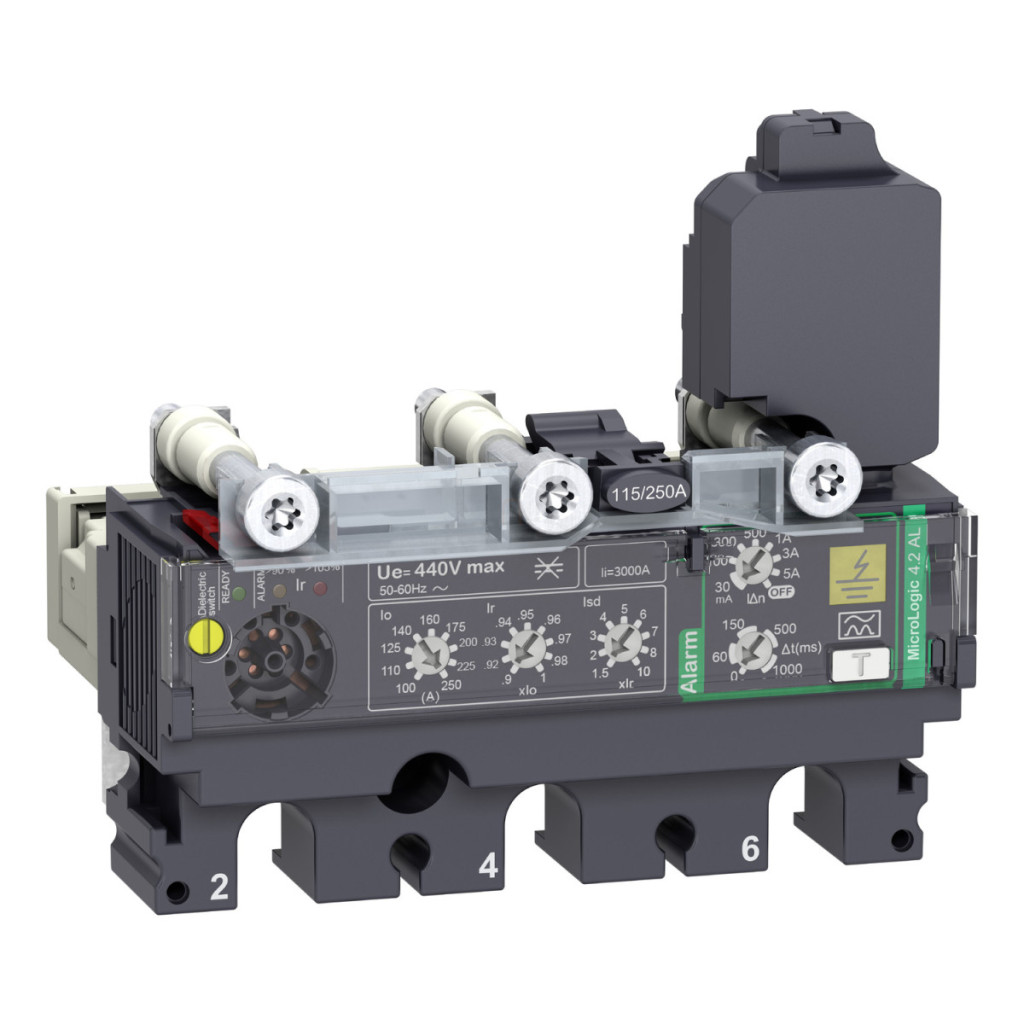

Schneider Electric ComPacT NSX (2021) - C2534A250 - MicroLogic 4.2 AL NSX 250 unitate de declanșare a întrerupătorului, electronică, setare 250A, date tehnice 3P3d
Date generale
Familia de produse: ComPacT
Gama familiei de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.2 AL
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Aplicație: Distribuție
Număr de poli: 3P
Descrierea polilor protejați: 3D
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSoI
Tipul de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție împotriva scurtcircuitelor cu întârziere fixă
I: protecție instantanee împotriva scurtcircuitelor
Curent nominal al unității de declanșare: 250 A (la 40 °C)
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setarea protecției cu întârziere lungă
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă în 9 trepte
Interval de declanșare a protecției cu întârziere lungă [Ir]: 100...250 A
Tipul de setare a întârzierii protecției cu întârziere lungă tr: Fixă
Intervalul de setare a întârzierii protecției cu întârziere lungă [tr]:
11 s la 7,2 x Ir
16 s la 6 x Ir
400 s la 1,5 x Ir
Memorie termică: 20 minute înainte și după declanșare
Protecție cu întârziere scurtă și instantanee
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de reglare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de reglare a declanșării protecției instantanee Ii: Fixă
Intervalul de reglare a declanșării protecției instantanee [Ii]: 3000 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip de reglare a sensibilității protecției împotriva defectelor la pământ IΔn: Reglabil
Interval de reglare a sensibilității protecției împotriva defectelor la pământ [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special protecție împotriva defectelor la pământ: OPRIT folosind comutatorul rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la pământ Δt: Reglabil
Interval setare întârziere protecție împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone ZSI: Fără
Semnalele
Semnalele locale:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Semnal color (galben) pentru curent rezidual
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3, conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…85 °C
