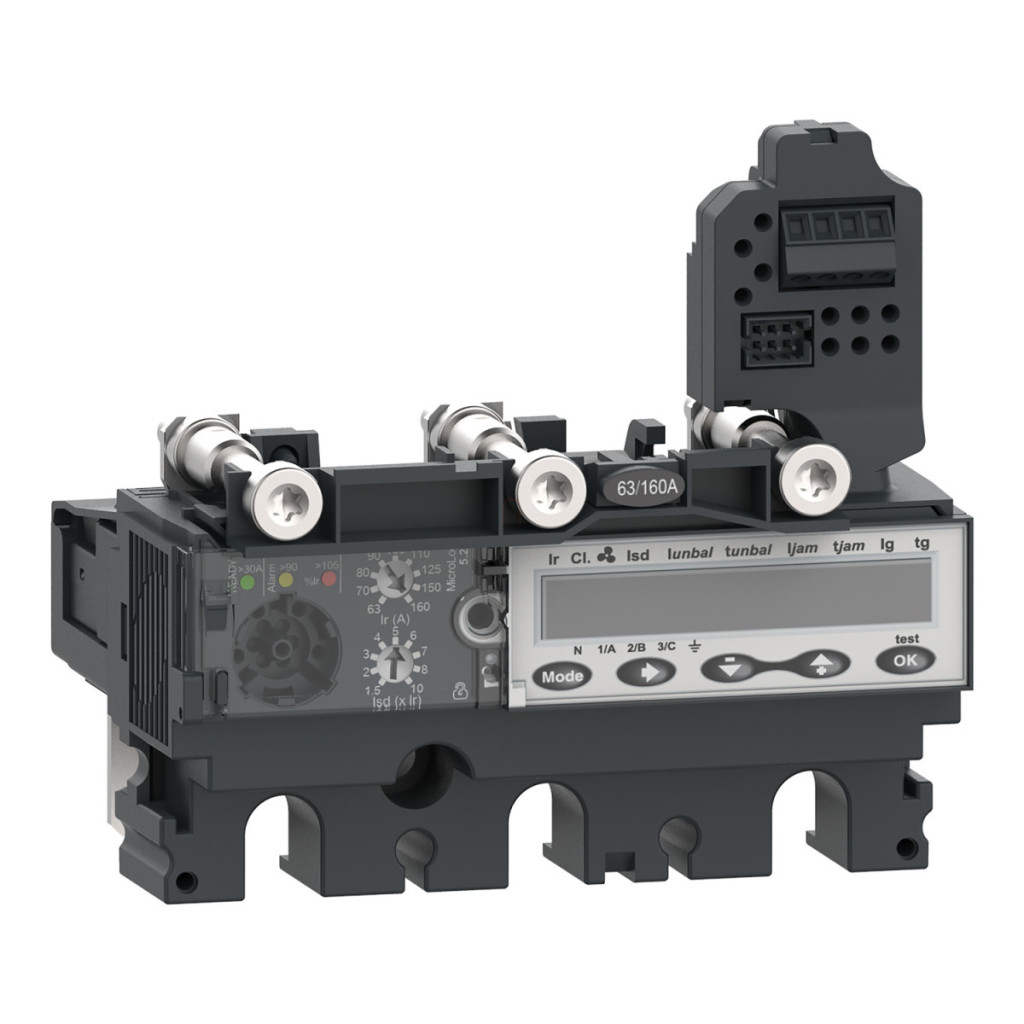

Unitatea de declanșare Schneider Electric C2535E250 MicroLogic 5.2E este un dispozitiv electronic de protecție de ultimă generație, conceput pentru familia de întrerupătoare ComPacT NSX250. Această unitate de protecție compactă are trei poli și este concepută în principal pentru aplicații în rețele de distribuție, unde este necesar un grad ridicat de flexibilitate și precizie în funcțiile de protecție electrică. Unitatea de declanșare MicroLogic 5.2E oferă funcții de protecție LSI, care includ protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S) și protecție instantanee la scurtcircuit (I). Unitatea, cu un curent nominal de 250 A, funcționează optim la o temperatură ambiantă de 40 °C și poate fi utilizată într-o rețea de 50/60 Hz cu o tensiune nominală de funcționare de 690 V c.a. Unitatea, cu funcția sa de contor de energie încorporată, este deosebit de utilă pentru monitorizarea și optimizarea consumului de energie. Setările de protecție sunt extrem de flexibile: protecția cu întârziere lungă (protecție la suprasarcină) are 9 setări diferite în intervalul 100-250 A, iar întârzierea protecției poate fi setată între 15 și 400 de secunde la un curent de 1,5 x Ir. Dispozitivul are o memorie termică care stochează date timp de 20 de minute înainte și după declanșare, oferind o protecție sporită pentru echipamente. Protecția cu întârziere scurtă (protecție la scurtcircuit) are, de asemenea, 9 setări, reglabile în intervalul 1,5-10 x Ir, în timp ce protecția instantanee la scurtcircuit poate fi setată la 1,5-12 x In. Unitatea de declanșare C2535E250 MicroLogic oferă funcții avansate de comunicare și afișare: are un ecran LCD care afișează clar starea curentă și valorile măsurate. Indicațiile locale sunt furnizate de LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Unitatea este capabilă să gestioneze și să afișeze măsurători de energie, setări de protecție și alarmă, evenimente și tabele cu marcaj temporal, valori instantanee și de cerere, indicatori de întreținere, cererea de curent și putere, calitatea energiei și valori maxime/minime. Dispozitivul dispune, de asemenea, de interblocare selectivă a zonei (ZSI), care permite comunicarea inteligentă între întrerupătoarele de circuit, optimizând secvența de declanșare în cazul unui scurtcircuit. Unitatea de declanșare MicroLogic 5.2E este o soluție excelentă de protecție pentru instalațiile în care sunt importante protecția precisă și fiabilă a circuitului, monitorizarea consumului de energie și capacitățile avansate de diagnosticare. Dispozitivul are protecție IP40 conform IEC 60529 și poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C).
Schneider Electric ComPacT NSX (2021) - C2535E250 - Unitate de declanșare a întrerupătorului MicroLogic 5.2 E NSX 250, electronică, setare 250 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Familia de produse în detaliu: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Aplicația dispozitivului: Distribuție
Descriere pol: 3P
Descriere pol protejat: 3D
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Tip montare întrerupător: fix
Caracteristici suplimentare
Tip setare declanșare cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției cu întârziere lungă [Ir]: 100...250 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere protecție cu întârziere lungă [tr]: 15...400 s pentru 1,5 x Ir, 0,35...11 s pentru 7,2 x Ir, 0,5...16 s pentru 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil 9 setări
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir Tipul setării întârzierii protecției cu întârziere scurtă tsd: Reglabil Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0…0,4 s I²t=oprit, 0,1…0,4 s I²t=pornit
Tip setare declanșare protecție instantanee Ii: Reglabil
Interval setare declanșare protecție instantanee [Ii]: 1,5...12 x In
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, setări de protecție și alarmă, istoric cu marcaj temporal și jurnale de evenimente, valori instantanee și de cerere, indicatori de întreținere, curent și putere de cerere, calitate a energiei, valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -25…70 °C Temperatura aerului ambiant în timpul depozitării: -40…85 °C
