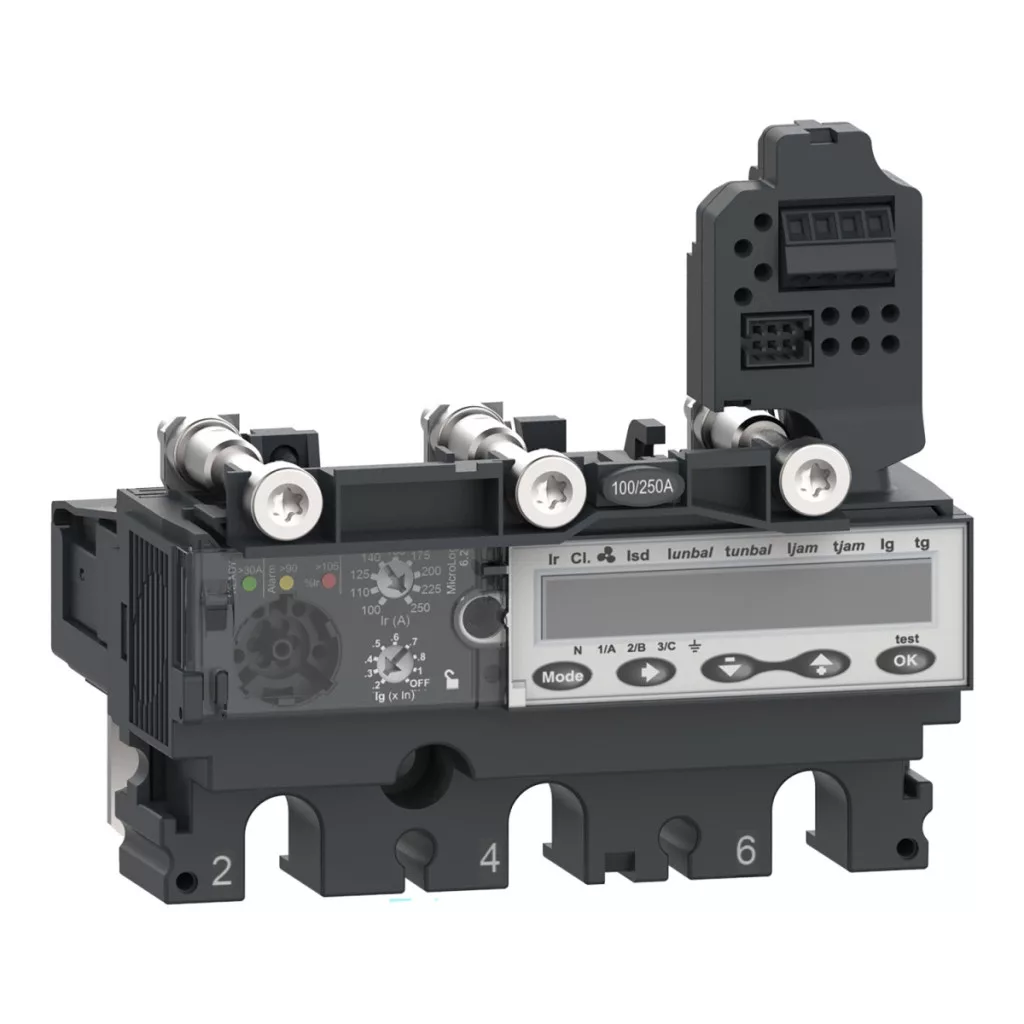

Schneider Electric ComPacT NSX (2021) - C2536E250 - MicroLogic 6.2 E NSX 250 unitate de declanșare a întrerupătorului, electronică, setare 250A, 3P3d

Unitatea electronică de declanșare MicroLogic 6.2E (C2536E250) din seria ComPacT NSX de la Schneider Electric este o componentă de control cu un sistem complex de protecție și funcție de măsurare a energiei, dezvoltată special pentru întrerupătoarele ComPacT NSX250. Această unitate de declanșare îndeplinește cerințele de protecție de bază ale rețelelor moderne de distribuție electrică, oferind în același timp capacități avansate de monitorizare a energiei. Unitatea de declanșare MicroLogic 6.2E este proiectată pentru întrerupătoare de circuit cu 3 poli și oferă protecție complexă de tip LSIG, care include patru funcții principale de protecție: L (protecție la suprasarcină cu întârziere lungă), S (protecție la scurtcircuit cu întârziere scurtă), I (protecție instantanee la scurtcircuit) și G (protecție la defect la împământare). Curentul nominal al unității de declanșare este de 250 A la o temperatură de funcționare de 40 °C, iar tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz. Metoda de instalare este fixă, nu detașabilă, ceea ce simplifică procesul de instalare. Funcțiile de protecție ale dispozitivului pot fi reglate cu mare flexibilitate. Protecția la suprasarcină cu întârziere lungă (Ir) are 9 opțiuni de setare diferite și poate fi reglată în intervalul 100-250 A. Timpul de întârziere (tr) este, de asemenea, reglabil, de la 15 la 400 de secunde la o sarcină de 1,5 × Ir, de la 0,35 la 11 secunde la o sarcină de 7,2 × Ir și de la 0,5 la 16 secunde la o sarcină de 6 × Ir. Funcția de memorie termică păstrează datele timp de 20 de minute atât înainte, cât și după declanșare. Protecția la supracurent cu întârziere scurtă (Isd) poate fi setată în intervalul 1,5-10 × Ir, de asemenea cu 9 setări diferite. Timpul de întârziere (tsd) poate fi setat între 0-0,4 secunde, poate fi dezactivat cu funcția I²t sau activat între 0,1-0,4 secunde cu funcția I²t. Protecția instantanee la scurtcircuit (Ii) poate fi reglată în intervalul 1,5-12 × In, în timp ce protecția la defect la pământ (Ig) poate fi reglată în intervalul 0,4-1 × In pentru curenți nominali de 40 A sau mai mici și în intervalul 0,2-1 × In pentru curenți nominali peste 40 A. Protecția împotriva defectelor la împământare poate fi activată sau dezactivată, iar întârzierea sa (tg) poate fi setată între 0 și 0,4 secunde cu funcția I²t dezactivată sau între 0,1 și 0,4 secunde cu funcția I²t activată. MicroLogic 6.2E are o funcție de blocare a securității zonei (ZSI) care permite declanșarea selectivă între dispozitivele de protecție de același tip, optimizând astfel coordonarea protecției. Sistemul de semnalizare locală este echipat cu trei LED-uri: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Dispozitivul are un ecran LCD care afișează starea sistemului și datele de măsurare. Unitatea de declanșare are, de asemenea, un contor de energie încorporat, care permite monitorizarea precisă a consumului de energie. Opțiunile de comunicare includ măsurarea energiei, setările de protecție și alarmă, istoricul datelor și tabelele de evenimente cu marcaj temporal, valorile curente și prevăzute, indicatorii de întreținere, cererea de curent și energie, calitatea energiei și valorile maxime/minime. Funcția de înregistrare a datelor electrice oferă, de asemenea, indicatori de întreținere, facilitând întreținerea preventivă. MicroLogic 6.2E este fabricat în conformitate cu EN/IEC 60947-2, aparține clasei de protecție la atingere II și poate fi utilizat în medii cu un grad de poluare de 3, în conformitate cu IEC 60947-1. Are un grad de protecție IP40 în conformitate cu IEC 60529. Poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 °C până la 70 °C) și are un interval de temperatură de depozitare de la -40 °C la 85 °C, oferind o flexibilitate extremă pentru utilizare în diverse condiții de mediu.
