Unitatea MicroLogic 2.2 (C2542D250) din seria ComPacT NSX de la Schneider Electric oferă protecție profesională pentru sistemele de distribuție industriale și comerciale. Produsul este compatibil cu întrerupătoarele ComPacT NSX250 și este special conceput pentru aplicații de distribuție în care este necesară o protecție fiabilă a alimentării cu energie electrică. MicroLogic 2.2 este o unitate de declanșare electronică cu un design cu 4 poli și este clasificată pentru 250 A la o temperatură ambiantă de 40 °C. Dispozitivul este echipat cu funcții de protecție LSoI, care includ: L (protecție împotriva suprasarcinilor de lungă durată), So (protecție împotriva scurtcircuitelor cu durată fixă) și I (protecție instantanee împotriva scurtcircuitelor). Tensiunea sa de funcționare este de 690 V c.a. 50/60 Hz, ceea ce îl face potrivit pentru utilizarea în majoritatea mediilor industriale. Unitatea de eliberare MicroLogic 2.2 oferă o gamă largă de setări. Pentru protecția cu întârziere lungă (Ir), există 9 setări diferite din care se poate alege în intervalul 100-250 A, în timp ce întârzierea protecției (tr) este o valoare fixă de 11 secunde la un curent de 7,2 x Ir, 16 secunde la un curent de 6 x Ir și 400 secunde la un curent de 1,5 x Ir. Protecția firului neutru poate fi configurată: sunt disponibile opțiunile 0,5 x Ir (3D + N/2), 1 x Ir (4D) sau fără protecție (3D). Produsul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește fiabilitatea sistemului de protecție. Protecția cu întârziere scurtă (Isd) are, de asemenea, 9 setări în intervalul 1,5-10 x Ir, în timp ce întârzierea protecției (tsd) este, de asemenea, o valoare fixă aici. Funcția de protecție instantanee (Ii) este, de asemenea, o setare fixă cu o valoare de 3000A. Produsul nu are protecție împotriva defectelor la împământare sau interblocare selectivă pe zone. Sistemul de semnalizare locală este format din trei LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Unitatea de eliberare Schneider Electric ComPacT NSX MicroLogic 2.2 este conformă cu standardul EN/IEC 60947-2, aparține clasei de protecție la atingere II și are un grad de poluare de 3 conform IEC 60947-1. Gradul său de protecție este IP40 conform standardului IEC 60529. Poate fi utilizată într-un interval larg de temperaturi: poate funcționa între -25 și +70 °C și poate fi depozitată între -50 și +85 °C. Produsul cu numărul de articol C2542D250 poate fi utilizat cu întrerupătoare fixe și face parte din seria ComPacT NSX100...250.

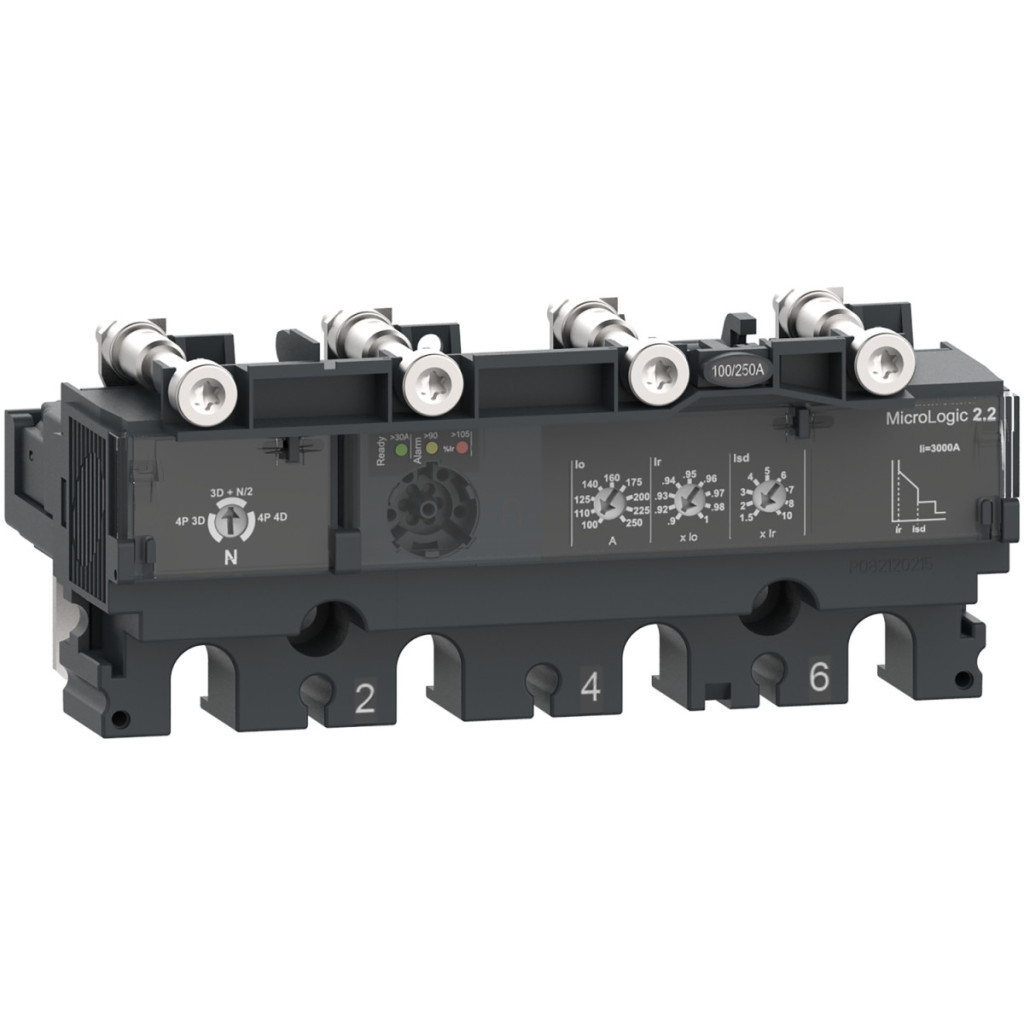

Schneider Electric ComPacT NSX (2021) - C2542D250 - Unitate de declanșare MicroLogic 2.2 NSX 250 întrerupător automat, electronic, setare 250A, 4P4d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Familia de produse în detaliu: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Domeniu de aplicare: Distribuție
Poli și protecție
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție ale unității de declanșare: LSoI
Tipuri de protecție
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Caracteristici electrice
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de declanșare a protecției cu întârziere lungă [Ir]: 100...250 A
Tip de setare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de setare a întârziere protecție cu întârziere lungă [tr]: 11 s la 7,2 x Ir, 16 s la 6 x Ir, 400 s la 1,5 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: 9 setări reglabile
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip setare întârziere protecție cu întârziere scurtă tsd: Fixă
Tip setare declanșare protecție instantanee Ii: Fixă
Interval setare declanșare protecție instantanee [Ii]: 3000 A
Protecție împotriva defectelor la pământ: Niciuna
Blocare selectivă de zonă ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru a indica starea de pregătire, LED 105 % Ir (roșu) pentru a indica suprasarcină, LED 90% Ir (portocaliu) pentru indicarea suprasarcinii
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
