Unitatea de eliberare Schneider Electric ComPacT NSX seria C2544A250 MicroLogic Vigi 4.2AL este un dispozitiv electronic avansat de protecție care poate fi utilizat cu întrerupătoarele ComPacT NSX250 în aplicații de distribuție. Acest dispozitiv cu 4 poli oferă funcții de protecție de ultimă generație, inclusiv protecție împotriva suprasarcinii, scurtcircuitului și defectului la pământ, asigurând siguranță și fiabilitate maxime pentru rețelele electrice. Unitatea de declanșare MicroLogic 4.2 AL are funcții de protecție LSoI, care includ: L - protecție la suprasarcină (întârziere lungă), So - protecție la scurtcircuit cu întârziere fixă și I - protecție instantanee la scurtcircuit. Dispozitivul are un curent nominal de 250 A la 40 °C și funcționează la o tensiune nominală de funcționare de 440 V CA 50/60 Hz. Polii protejați pot fi configurați în aranjamente 3D + N/2, 4D sau 3D, cu poziția neutră în stânga. O caracteristică specială a unității de declanșare este gama largă de parametri de protecție reglabili. Protecția cu întârziere lungă (protecție la suprasarcină) are 9 setări diferite, iar gama de curent poate fi reglată între 100 și 250 A. Timpii de întârziere sunt, de asemenea, definiți cu precizie: 11 secunde pentru 7,2 × Ir, 16 secunde pentru 6 × Ir și 400 secunde pentru 1,5 × Ir. Dispozitivul are o memorie termică care stochează date pentru 20 de minute înainte și după declanșare. Setările de protecție neutră pot fi configurate: 0,5 × Ir (3D + N/2), 1 × Ir (4D) sau fără protecție (3D). Pentru protecția împotriva scurtcircuitelor, setarea protecției cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10 × Ir, în timp ce protecția instantanee împotriva scurtcircuitelor (Ii) este fixată la 3000 A. Dispozitivul are, de asemenea, protecție integrată împotriva defectelor la împământare, care este de clasa A și poate fi configurată cu o serie de setări de sensibilitate: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A și 5 A. Timpul de întârziere al protecției împotriva defectelor la împământare poate fi, de asemenea, reglat: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Protecția împotriva defectelor la împământare poate fi, de asemenea, dezactivată folosind comutatorul rotativ IΔn, dacă este necesar pentru aplicația specifică. Unitatea de declanșare are, de asemenea, un sistem de semnalizare local, care indică disponibilitatea operațională cu un LED verde intermitent, suprasarcină Ir de 105% cu un LED roșu, suprasarcină Ir de 90% cu un LED portocaliu și curent rezidual cu un LED galben. Dispozitivul aparține clasei II de protecție electrică la atingere și are protecție IP40 conform IEC 60529. Are o gamă largă de temperaturi de funcționare, de la -25 la +70 °C, și o gamă de temperaturi de depozitare, de la -40 la +85 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Această unitate de eliberare este conformă cu standardul EN/IEC 60947-2 și are un grad de poluare de 3 conform IEC 60947-1, ceea ce o face potrivită pentru utilizarea în medii industriale. Unitatea de declanșare Schneider Electric ComPacT NSX seria C2544A250 MicroLogic Vigi 4.2AL este, prin urmare, o alegere excelentă pentru oricine caută o soluție de protecție fiabilă și versatilă pentru utilizarea cu întrerupătoarele ComPacT NSX250 în aplicații de distribuție.

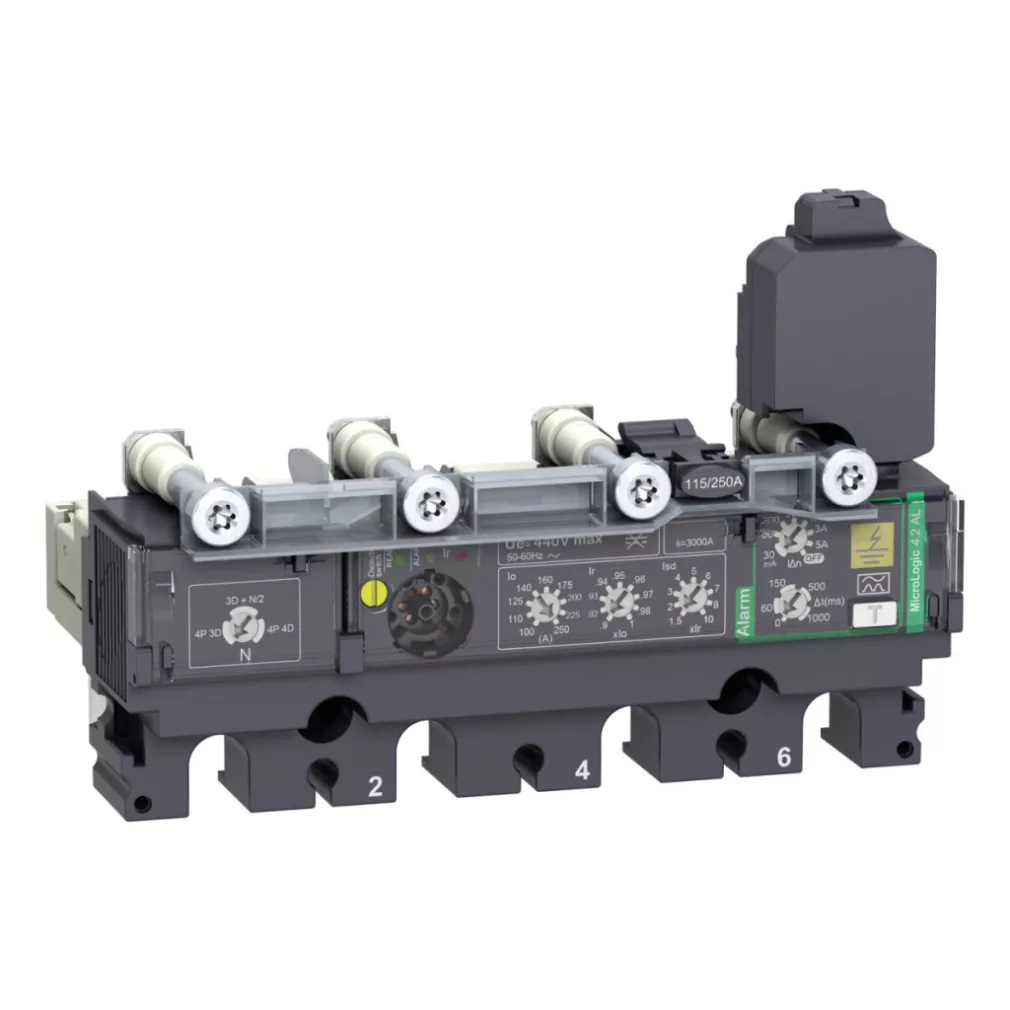

Schneider Electric ComPacT NSX (2021) - C2544A250 - Unitate de declanșare a întrerupătorului MicroLogic 4.2 AL NSX 250, electronică, setare 250A, date tehnice 4P4d
Date de bază
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.2 AL
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Aplicație: Distribuție
Poli: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSoI
Tipul de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 poziții de reglare
Interval de reglare a protecției cu întârziere lungă [Ir]: 100...250 A
Timp de întârziere protecție cu întârziere lungă [tr]:
11 s la 7,2 × Ir
16 s la 6 × Ir
400 s la 1,5 × Ir
Setări protecție neutru:
0,5 × Ir (3D + N/2)
1 × Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Intervalul de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 × Ir
Intervalul de setare a protecției instantanee [Ii]: 3000 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Interval de setare a sensibilității protecției împotriva defectelor la împământare [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de protecție împotriva defectelor la împământare: Deconectare cu comutator rotativ IΔn
Timp de întârziere a protecției împotriva defectelor la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone (ZSI): Niciuna
Indicatori
Indicatori locali:
LED verde intermitent: gata de funcționare
LED roșu: suprasarcină Ir 105%
LED portocaliu: supraîncărcare Ir 90%
Indicator de culoare galben: curent rezidual
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de contaminare: Gradul 3 conform IEC 60947-1
Protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
