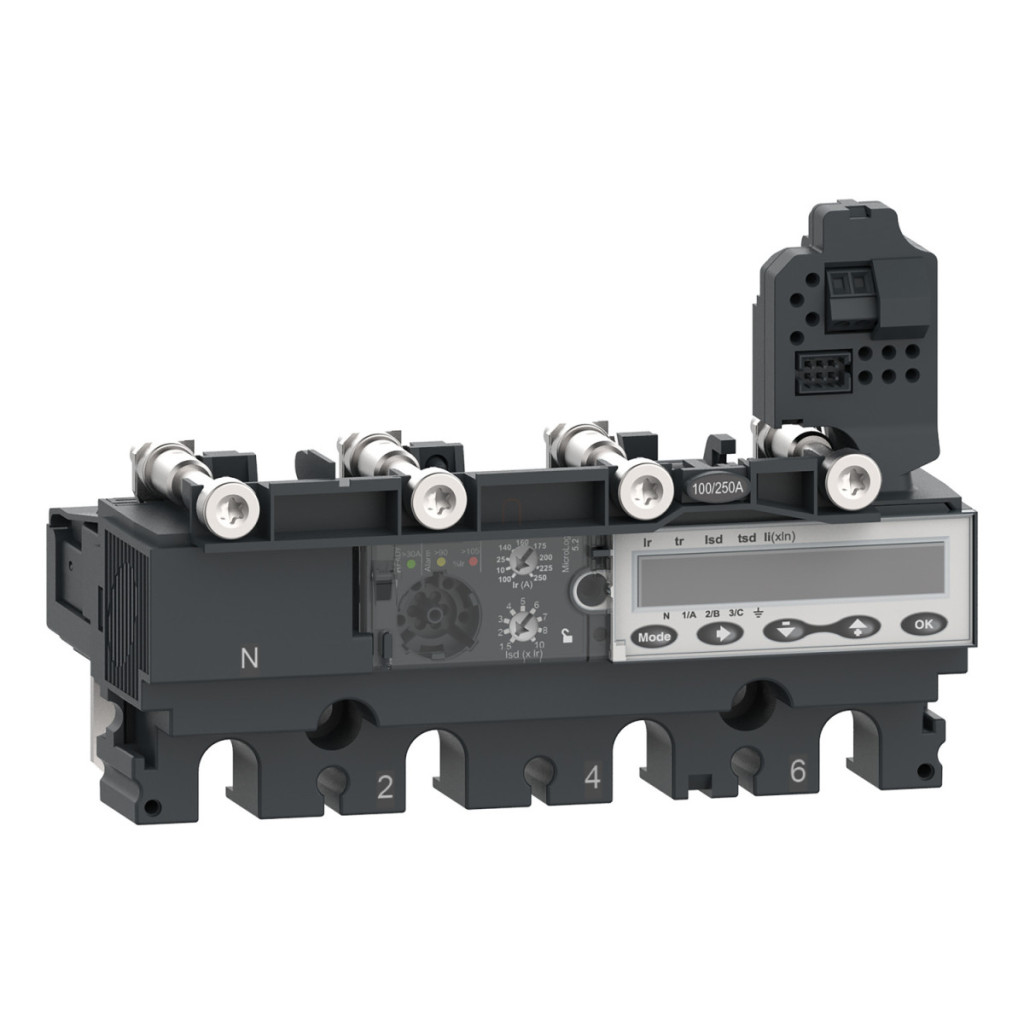

Unitatea de declanșare Schneider Electric ComPacT NSX seria C2545E250 este o unitate de declanșare electronică de ultimă generație, cunoscută sub denumirea de MicroLogic 5.2 E, dezvoltată special pentru familia de întrerupătoare ComPacT NSX250. Această configurație cu 4 poli este nominalizată pentru 250 amperi la o temperatură ambiantă de 40 °C și este optimizată în principal pentru utilizarea în sisteme de distribuție. Unitatea de declanșare are funcții de protecție LSI, care includ protecție la suprasarcină (L - protecție pe termen lung), protecție la scurtcircuit de scurtă durată (S - protecție la scurtcircuit de scurtă durată) și protecție la scurtcircuit instantaneu (I - protecție la scurtcircuit instantaneu). Unitatea de declanșare este proiectată pentru o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și poate fi instalată cu montare fixă. Protecția cu întârziere lungă (Ir) are 9 setări diferite și poate fi reglată în intervalul 100...250 A. Timpul de întârziere (tr) al protecției cu întârziere lungă este, de asemenea, reglabil, cu valori între 15...400 s la o suprasarcină de 1,5 x Ir, 0,35...11 s la o suprasarcină de 7,2 x Ir sau 0,5...16 s la o suprasarcină de 6 x Ir. O caracteristică specială a unității de declanșare MicroLogic 5.2 E este contorul de energie încorporat, care permite monitorizarea precisă a consumului de energie. Afișajul este LCD, oferind utilizatorilor informații clare și ușor de citit. Unitatea de declanșare are, de asemenea, o memorie termică care păstrează datele timp de 20 de minute înainte și după declanșare. Protecția pe termen scurt (Isd) are, de asemenea, 9 setări diferite și poate fi reglată în intervalul 1,5...10 x Ir. Timpul de întârziere al protecției de scurtă durată (tsd) poate fi reglat între 0...0,4 s când I²t este oprit și între 0,1...0,4 s când I²t este pornit. Intervalul de setare al protecției instantanee (Ii) este de 1,5...12 x In. Unitatea de declanșare C2545E250 are o serie de indicatori utili, inclusiv un LED verde intermitent pentru a indica starea de funcționare, un LED roșu pentru a indica o suprasarcină de 105% și un LED portocaliu pentru a indica o suprasarcină de 90%. Unitatea de declanșare acceptă, de asemenea, comunicarea de date, care include măsurarea energiei, setările de protecție și alarmă, istoricul cu marcaj temporal și jurnalele de evenimente, valorile instantanee și de cerere, indicatorii de întreținere, cererea de curent și putere, calitatea energiei și valorile maxime/minime. Zona dispune, de asemenea, de interblocare selectivă (ZSI), care permite protecția selectivă între diferite întrerupătoare de circuit, optimizând astfel funcționarea sistemului de protecție.
Schneider Electric ComPacT NSX (2021) - C2545E250 - Unitate de declanșare MicroLogic 5.2 E NSX 250 pentru întrerupător automat, electronic, setare 250A, 4P4d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea familiei de produse: ComPacT NSX100...250
Tipul dispozitivului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Domeniu de aplicare: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția firului neutru: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție: L: protecție la suprasarcină (pe termen lung), S: protecție la scurtcircuit pe termen scurt, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Funcții suplimentare
Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): 9 opțiuni de reglare
Interval de reglare a protecției cu întârziere lungă [Ir]: 100...250 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere protecție cu întârziere lungă [tr]: 15...400 s pentru 1,5 x Ir, 0,35...11 s pentru 7,2 x Ir, 0,5...16 s pentru 6 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Tip setare declanșare protecție de scurtă durată Isd: 9 opțiuni de setare Interval de setare declanșare protecție de scurtă durată [Isd]: 1,5...10 x Ir
Tipul setării întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de setare a întârzierii protecției de scurtă durată [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a protecției instantanee [Ii]: 1,5...12 x In
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalele și comunicarea
Semnalele locale: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
