Gama de produse Schneider Electric ComPacT NSX C2546E250 MicroLogic 6.2E este un sistem avansat de protecție electronică conceput special pentru întrerupătoarele ComPacT NSX250. Această unitate de 250 A, cu 4 poli, oferă o protecție excelentă în rețelele de distribuție, în special acolo unde sunt importante funcțiile avansate de protecție și monitorizare a energiei. Unitatea de declanșare MicroLogic 6.2E oferă o gamă completă de funcții de protecție LSIG, inclusiv protecție la suprasarcină (L), protecție la defecte de scurtă durată (S), protecție la defecte instantanee (I) și protecție la defecte la împământare (G). Cu o tensiune nominală de funcționare de 690 V c.a. și suport pentru frecvența rețelei de 50/60 Hz, poate fi utilizată în majoritatea aplicațiilor industriale și comerciale. Datorită metodei sale de montare fixă, asigură o funcționare stabilă și fiabilă pe termen lung. Dispozitivul poate suporta un curent de 250 A la o temperatură ambiantă de 40 °C, iar gama largă de temperaturi de funcționare (-25 °C până la +70 °C) permite utilizarea sa în medii mai extreme. O caracteristică specială a MicroLogic 6.2E este contorul de energie încorporat, care permite monitorizarea continuă a consumului de energie. Datorită datelor afișate pe ecranul LCD, utilizatorii pot urmări parametrii circuitului în timp real. Unitatea de eliberare are 9 setări diferite pentru protecția împotriva suprasarcinii pe termen lung (Ir), care pot fi reglate în intervalul 100-250 A. Protecția împotriva scurtcircuitelor pe termen scurt (Isd) poate fi reglată în intervalul 1,5-10 x Ir, iar protecția împotriva scurtcircuitelor instantanee (Ii) în intervalul 1,5-12 x In. Setările protecției împotriva defectelor la pământ (Ig) pot fi, de asemenea, reglate cu precizie, variind de la 0,4-1 x In pentru In ≤ 40A și 0,2-1 x In pentru In > 40A. Datorită capacităților sale avansate de comunicare, MicroLogic 6.2E este valoros nu numai în ceea ce privește protecția, ci și în domeniul gestionării energiei. Unitatea este capabilă să furnizeze date de măsurare a energiei, să comunice setările de protecție și alarmă, să creeze istoricul evenimentelor și tabele cu marcaj temporal și să furnizeze valori instantanee și la cerere. De asemenea, înregistrează indicatori de întreținere, date privind curentul și cererea de energie, informații privind calitatea energiei și valori maxime și minime. Funcția integrată de blocare selectivă pe zone (ZSI) îmbunătățește și mai mult fiabilitatea sistemului și coordonarea protecției. Sistemul de indicatoare LED de pe unitatea de eliberare arată în mod clar starea dispozitivului: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o valoare Ir de 90%. Acest feedback vizual permite evaluarea rapidă a stării și intervenția preventivă. Clasa de protecție IP40 a dispozitivului oferă o protecție adecvată împotriva obiectelor solide și a prafului, în timp ce clasa de protecție împotriva șocurilor electrice de clasa II garantează o siguranță sporită. Produsul este conform cu EN/IEC 60947-2 și poate fi utilizat în medii cu grad de poluare 3, conform IEC 60947-1. Unitatea de declanșare Schneider Electric C2546E250 este alegerea ideală pentru medii în care sunt importante atât un nivel ridicat de protecție electrică, cât și o gestionare avansată a energiei.

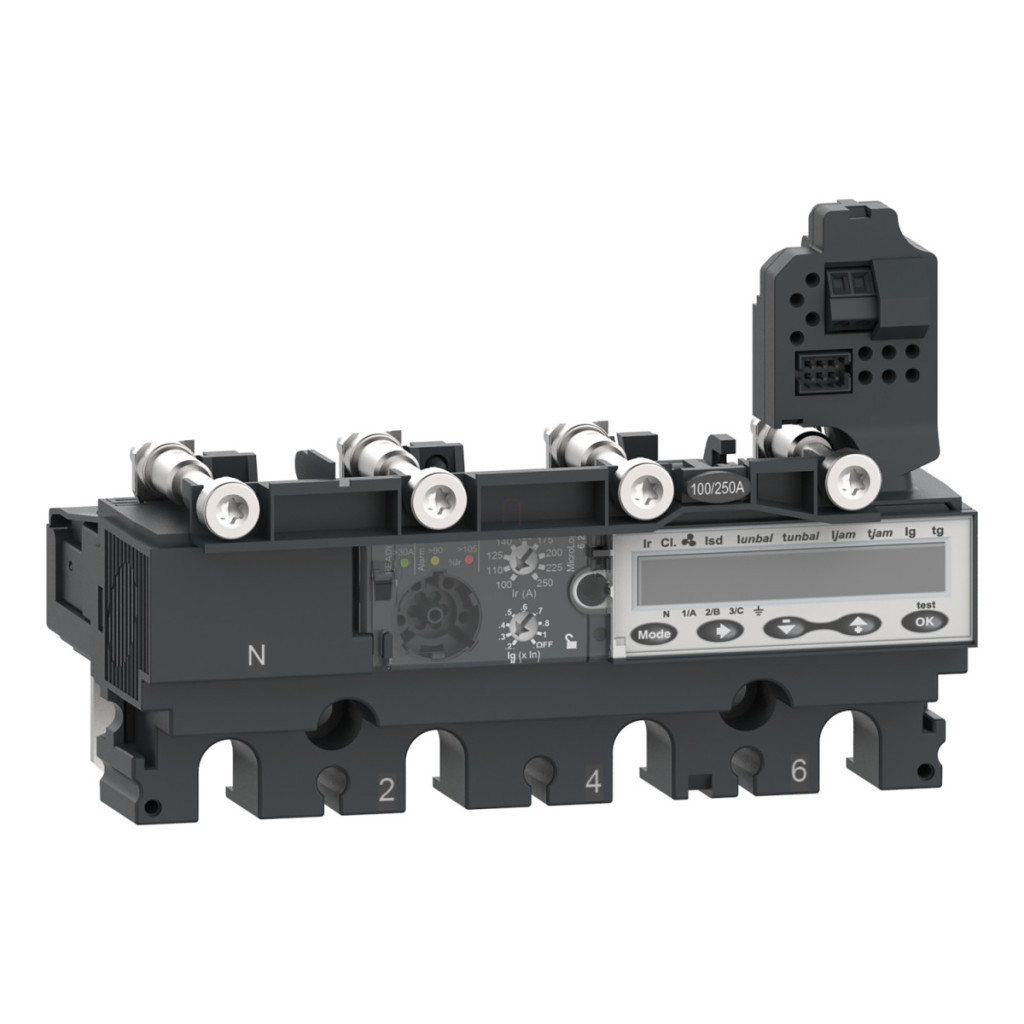

Schneider Electric ComPacT NSX (2021) - C2546E250 - Unitate de declanșare MicroLogic 6.2 E NSX 250 pentru disjunctor date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologie: Electronică
Compatibilitate: ComPacT NSX250
Aplicație: Distribuție
Poli: 4P
Poli protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: LSIG
Tipul de protecție: L: împotriva suprasarcinii (pe termen lung), S: împotriva scurtcircuitului pe termen scurt, I: împotriva scurtcircuitului instantaneu, G: împotriva defectului la pământ
Curent nominal: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Funcții suplimentare
Tipul de setare a curentului de declanșare pe termen lung Ir (protecție termică): 9 setări
Interval de setare a curentului de declanșare a protecției pe termen lung [Ir]: 100...250 A
Tip setare întârziere protecție pe termen lung tr: Reglabil
Interval de setare întârziere protecție pe termen lung [tr]: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Setări protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de declanșare a protecției de scurtă durată Isd: 9 setări
Intervalul de setare a curentului de declanșare a protecției de scurtă durată [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de setare a întârzierii protecției de scurtă durată [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul de reglare a curentului de declanșare a protecției instantanee Ii: Reglabil
Intervalul de reglare a curentului de declanșare a protecției instantanee [Ii]: 1,5...12 x In
Tip de reglare a curentului de declanșare a protecției la defect la pământ Ig: Reglabil
Interval de reglare a curentului de declanșare a protecției la defect la pământ [Ig]: 0,4...1 x In Pentru In = 40 A, 0,2...1 x In Pentru In > 40 A, Ig activare/dezactivare
Tip de reglare a întârzierii protecției împotriva defectelor la pământ tg: Reglabil
Interval de reglare a întârzierii protecției împotriva defectelor la pământ [tg]: 0...0,4 s I²t=dezactivat, 0,1...0,4 s I²t=pornit
Protecție împotriva curentului de scurgere: Niciuna
Blocare selectivă pe zone ZSI: Da
Afișaj și comunicare
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
