Unitatea de declanșare MicroLogic Vigi 7.2E din seria ComPacT NSX de la Schneider Electric, cu numărul de articol C2547E250, este o alegere excelentă pentru sistemele profesionale de distribuție electrică. Această unitate de declanșare electronică este proiectată special pentru întrerupătoarele ComPacT NSX250 și are 4 poli pentru a asigura funcții de protecție optime. MicroLogic Vigi 7.2E oferă o soluție completă de protecție care combină funcțiile de bază ale întrerupătorului cu protecția împotriva defectelor la împământare. Aceasta include funcții de protecție LSIR, care cuprind protecție la suprasarcină (L), protecție la scurtcircuit de scurtă durată (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (R). Unitatea de declanșare are un curent nominal de 250 A la o temperatură ambiantă de 40 °C și o tensiune de funcționare de 440 V c.a. 50/60 Hz. O caracteristică cheie a produsului este contorul de energie integrat, care furnizează date precise privind consumul de energie, permițând o gestionare eficientă a energiei și optimizarea costurilor. Unitatea de declanșare MicroLogic 7.2E oferă opțiuni de setare extrem de versatile. Protecția la suprasarcină (Ir) poate fi configurată cu 9 setări diferite în intervalul 100-250 A. Întârzierea protecției (tr) este, de asemenea, reglabilă, de la 15 la 400 de secunde pentru 1,5 x Ir, de la 0,35 la 11 secunde pentru 7,2 x Ir și de la 0,5 la 16 secunde pentru 6 x Ir. Protecția împotriva scurtcircuitelor de scurtă durată (Isd) poate fi reglată în intervalul 1,5-10 x Ir, iar protecția împotriva scurtcircuitelor instantanee (Ii) poate fi reglată în intervalul 1,5-12 x In. Protecția împotriva defectelor la împământare este clasificată în clasa A și poate fi configurată cu 7 niveluri diferite de sensibilitate (0,03 A, 0,1 A, 0,3 A, 0,5 A, 1A, 3A, 5A) și 5 întârzieri diferite (0 ms, 60 ms, 150 ms, 500 ms, 1 s). Produsul are, de asemenea, o memorie termică care înregistrează cele 20 de minute înainte și după declanșare. Unitatea de declanșare MicroLogic Vigi 7.2E este, de asemenea, echipată cu un sistem avansat de semnalizare. Starea de funcționare este indicată de un LED verde intermitent, în timp ce starea de suprasarcină este indicată de un LED roșu la 105% Ir și un LED portocaliu la 90% Ir. Dispozitivul are, de asemenea, un ecran LCD care afișează o serie de date, inclusiv date de măsurare a energiei, valori instantanee și de cerere, setări de protecție și alarmă, istoric cu marcaj temporal și tabele de evenimente, valori maxime/minime, indicatori de întreținere, curent de scurgere la pământ, rapoarte de testare și calitatea energiei. Dispozitivul are, de asemenea, capacități de comunicare, permițând partajarea datelor și monitorizarea de la distanță. Din punct de vedere al mediului, produsul funcționează la o temperatură de funcționare de -25 până la 70 °C și are o temperatură de depozitare cuprinsă între -40 și 85 °C. Clasa de protecție IP40 oferă o protecție adecvată împotriva influențelor mediului, permițând dispozitivului să funcționeze în mod fiabil într-o gamă largă de medii de aplicare.

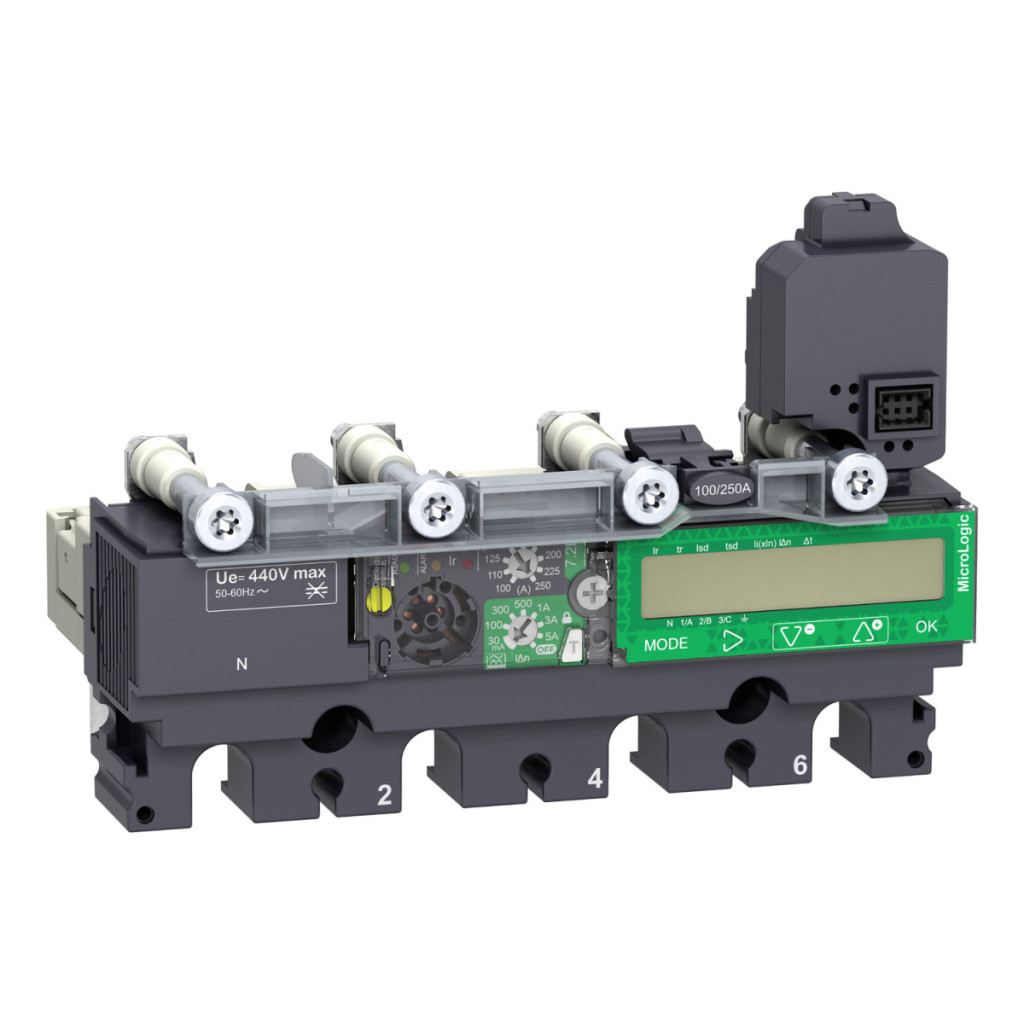

Schneider Electric ComPacT NSX (2021) - C2547E250 - Unitate de declanșare a întrerupătorului MicroLogic 7.2 E NSX 250, electronică, setare 250A, date tehnice 4P4d
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX250
Aplicație: Distribuție
Număr de poli: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție ale unității de declanșare: LSIR
Tip de protecție: L: protecție la suprasarcină (timp îndelungat), S: protecție la scurtcircuit de scurtă durată, I: protecție la scurtcircuit instantaneu, R: protecție la defect la împământare
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Date suplimentare
Tipul de reglare a declanșării pe termen lung Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției pe termen lung [Ir]: 100...250 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Reglabil
Intervalul de reglare a întârzierii protecției pe termen lung [tr]: 15...400 s pentru 1,5 x Ir, 0,35...11 s pentru 7,2 x Ir, 0,5...16 s pentru 6 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Tipul setării declanșării protecției pe termen scurt Isd: Reglabil Intervalul de setare a declanșării protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de setare a întârzierii protecției de scurtă durată [tsd]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee [Ii]: 1,5...12 x In
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție împotriva defectelor la împământare IΔn: Reglabilă
Interval setare sensibilitate protecție împotriva defectelor la împământare [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de protecție împotriva defectelor la împământare: OPRIT utilizând comutatorul rotativ IΔn
Tipul de setare a întârzierii protecției împotriva defectelor la pământ Δt: Reglabil
Intervalul de setare a întârzierii protecției împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru indicarea suprasarcinii, LED 90% Ir (portocaliu) pentru indicarea suprasarcinii
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Cerere de curent și putere, Setări de protecție și alarmă, Valori instantanee și de cerere, Istoric cu marcaj temporal și tabele de evenimente, Valori maxime/minime, Indicatori de întreținere, Curent de scurgere la pământ, Rapoarte de testare, Calitatea energiei
Mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
