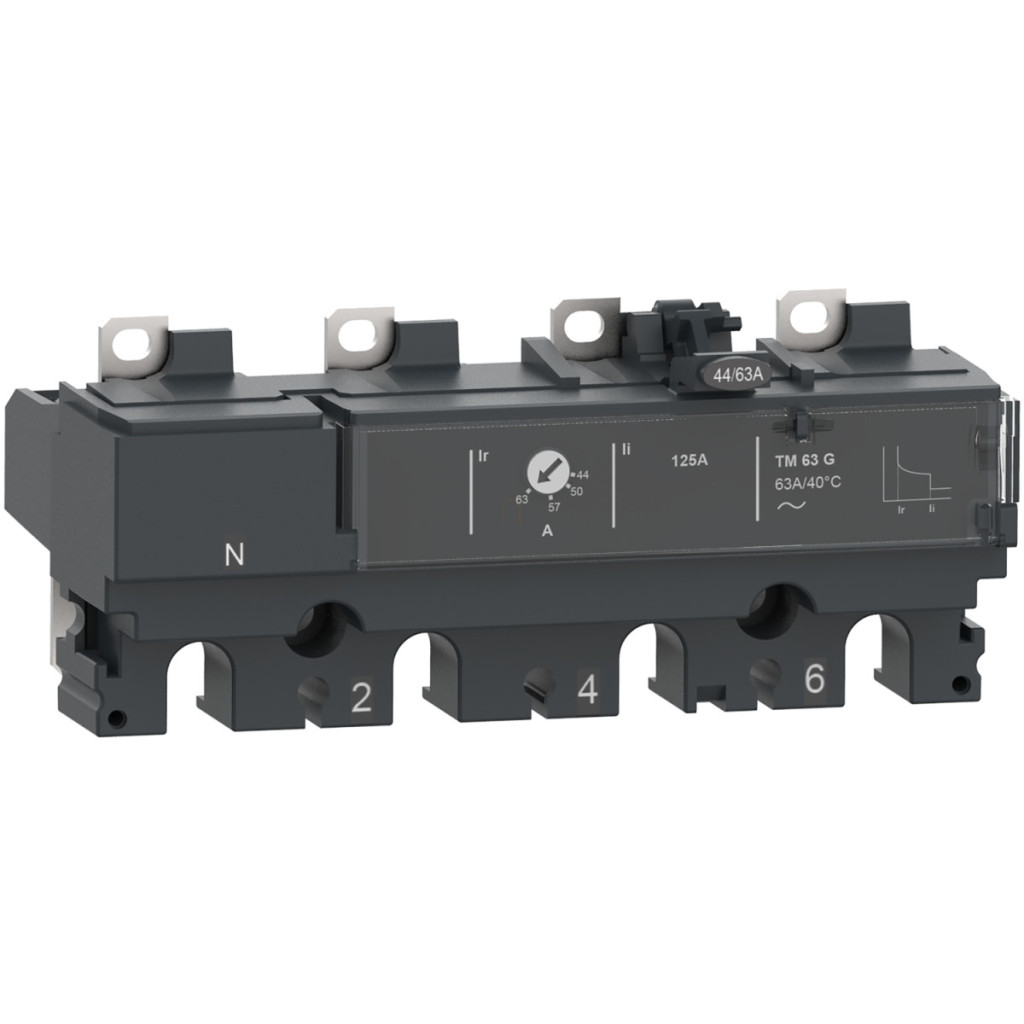

Unitatea de declanșare Schneider Electric ComPacT NSX seria C254MG250 TM250G oferă o soluție complexă și fiabilă de protecție pentru aplicații industriale și generatoare. Această unitate de declanșare termomagnetică este proiectată special pentru întrerupătoarele ComPacT NSX250, asigurând o protecție optimă în diverse sisteme electrice. Unitatea de declanșare C254MG250 are un design cu 4 poli (4P), toți cei patru poli beneficiind de protecție completă (4D), inclusiv conductorul neutru din partea stângă. Unitatea de declanșare are un curent nominal de 250 A, care este nominal pentru o temperatură ambiantă de 40 °C. Funcția sa de protecție la suprasarcină (L) este reglabilă, iar curentul de declanșare cu întârziere lungă poate fi setat între 0,7 și 1 ori curentul nominal. Funcția de protecție la scurtcircuit (I) este fixată la 520 A. Tensiunea de funcționare a produsului este de 690 V c.a. 50/60 Hz sau 750 V c.c., ceea ce îl face extrem de versatil pentru utilizarea într-o varietate de rețele electrice. Unitatea de declanșare Schneider Electric ComPacT NSX seria C254MG250 este conformă cu cerințele standardului EN/IEC 60947-2. Are caracteristici excelente de protecție, inclusiv clasa de protecție la atingere II și gradul de protecție IP40 conform standardului IEC 60529. Domeniul larg de temperaturi de funcționare (-25 °C până la +70 °C) permite utilizarea sa într-o varietate de condiții de mediu. Poate rezista la temperaturi și mai extreme (-50 °C până la +85 °C) în timpul depozitării, fără a se deteriora. Gradul de contaminare este 3, ceea ce este conform cu standardul IEC 60947-1. Produsul este deosebit de potrivit pentru aplicații cu generatoare, unde apar cerințe speciale de protecție. Poate fi instalat într-un întrerupător de circuit cu o metodă de montare fixă, asigurând o funcționare stabilă și fiabilă. Timpul de protecție cu întârziere lungă poate fi setat între 120 și 400 de secunde la 1,5 ori curentul nominal, permițând adaptarea la cerințele diferitelor tipuri de sarcini și aplicații. Setarea protecției de secvență zero este 1 x Ir (4D), care oferă protecție completă pentru toți polii. Unitatea de declanșare C254MG250 nu include protecție împotriva defectelor la pământ, astfel încât poate fi necesară o protecție suplimentară, dacă este cazul. C254MG250 de la Schneider Electric este alegerea ideală pentru mediile industriale în care este necesar un sistem de protecție fiabil, precis reglabil și versatil.
Schneider Electric ComPacT NSX (2021) - C254MG250 - Unitate de declanșare TM250G pentru întrerupător NSX 250, termomagnetic, setare 250 A, 4P4d date tehnice
Date de bază
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX250, ComPacT NSX250 DC
Domeniu de aplicare: Generator
Descriere poli: 4P
Descriere poli protejați: 4D
Poziția conductorului zero: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 250 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Date suplimentare
Tipul de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă: 0,7...1 x In
Tip de reglare a întârziere protecției cu întârziere lungă tr: Fixă
Interval de reglare a întârziere protecției cu întârziere lungă: 120...400 s la curent 1,5 x In
Setări protecție conductor zero: 1 x Ir (4D)
Tip setare declanșare protecție instantanee Ii: Fixă
Interval setare declanșare protecție instantanee: 520 A Protecție împotriva defectelor la împământare: Niciuna Caracteristici de mediu EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C Temperatura ambiantă în timpul depozitării: -50...85 °C
