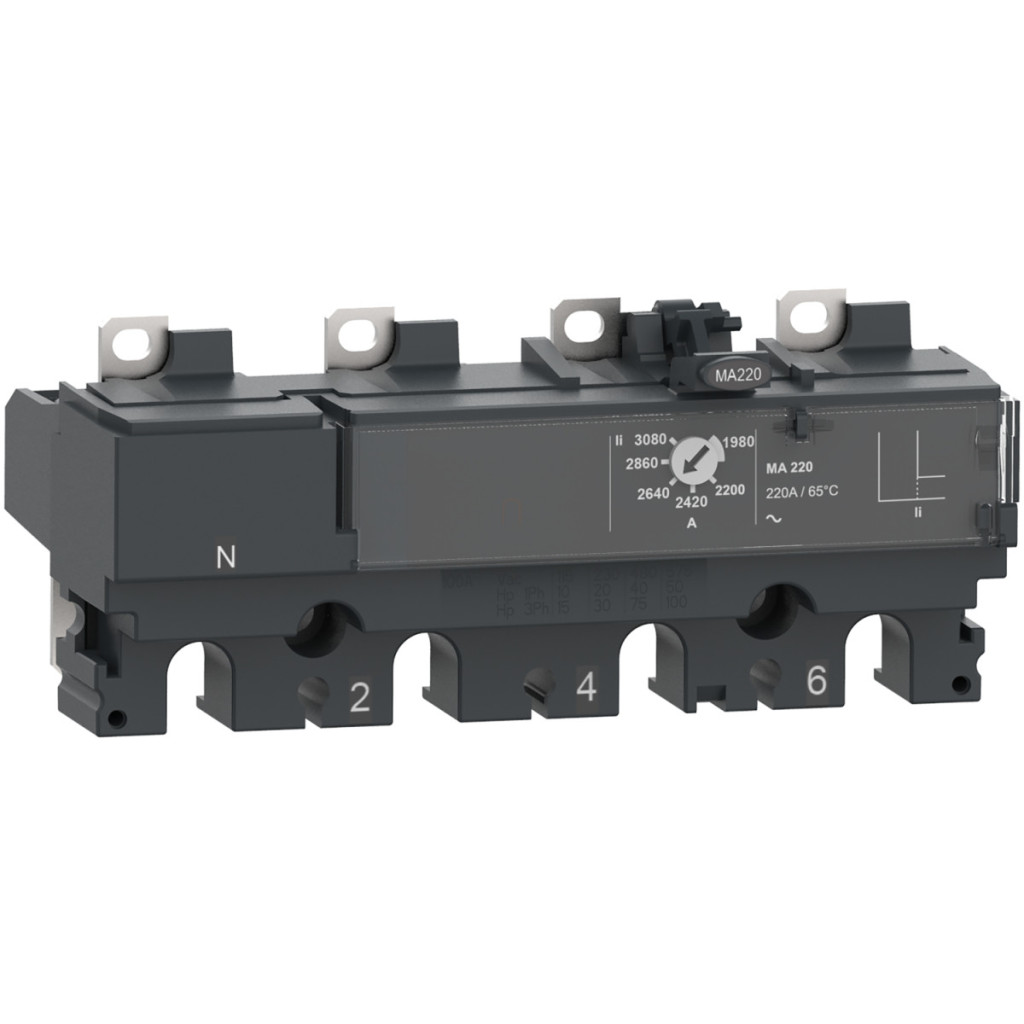

Unitatea de declanșare Schneider Electric C256MA220 MA220 a fost dezvoltată pentru întrerupătoarele din seria ComPacT NSX250, în special pentru aplicații de protecție a motoarelor. Această componentă compactă, dar puternică, oferă o soluție excelentă pentru protecția împotriva scurtcircuitelor a motoarelor care funcționează în medii industriale, asigurând în același timp o fiabilitate operațională maximă. Unitatea de declanșare C256MA220 are o configurație cu 4 poli, în care 3 poli sunt protejați (design 3D), iar al patrulea conductor neutru din stânga nu este protejat. Acest design este ideal pentru aplicații în care nu se preconizează ca prin conductorul neutru să circule sarcini semnificative sau curenți potențial periculoși. Unitatea de declanșare funcționează utilizând tehnologia magnetică și oferă numai protecție la scurtcircuit (funcția I). Curentul său nominal este de 220 A la o temperatură ambiantă de 65 °C, ceea ce îndeplinește cerințele de protecție ale majorității motoarelor industriale. Curentul de declanșare la scurtcircuit (Ii) este reglabil până la 9-14 ori curentul nominal, permițând reglarea precisă a setărilor de protecție pentru motorul specific. Dispozitivul poate fi utilizat până la o tensiune nominală de funcționare de 690 V c.a., la o frecvență de 50/60 Hz, și poate fi instalat în întrerupătoare fixe. O caracteristică importantă a unității de declanșare MA220 este că nu include o funcție de protecție împotriva defectelor la împământare, astfel încât poate fi utilizată în sisteme în care protecția împotriva defectelor la împământare este asigurată de alte dispozitive sau în care acest tip de protecție nu este necesar. Unitatea de declanșare este conformă cu standardul EN/IEC 60947-2, are o clasă de protecție la atingere de II, un grad de poluare de 3 conform IEC 60947-1 și protecție IP40 conform IEC 60529. Unitatea de declanșare C256MA220 funcționează în mod fiabil într-un interval larg de temperaturi de funcționare (-25 °C până la +70 °C) și are un interval de temperatură de depozitare de la -50 °C la +85 °C. Compatibilitatea perfectă cu întrerupătoarele din seria ComPacT NSX de la Schneider Electric garantează funcționarea sigură și pe termen lung a sistemului. Această unitate de declanșare este alegerea ideală pentru mediile industriale în care protecția fiabilă a motorului și continuitatea proceselor de producție sunt de o importanță capitală.
Schneider Electric ComPacT NSX (2021) - C256MA220 - Unitate de declanșare MA220 pentru întrerupător NSX 250, magnetic, setare 220 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Tipul familiei de produse: ComPacT NSX100...250
Tipul componentei: Unitate de declanșare
Denumirea unității de declanșare: MA
Tehnologia unității de declanșare: Magnetică
Compatibilitate: ComPacT NSX250
Aplicație: Motor
Poli: 4P
Poli protejați: 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: I
Tip de protecție: I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 220 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: fixă
Caracteristici suplimentare
Setări protecție conductor neutru: Fără protecție (3D)
Tip setare protecție instantanee: Ii
Reglabilitate: Reglabil
Interval setare protecție instantanee: 9...14 x In
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3, conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -50…85 °C
