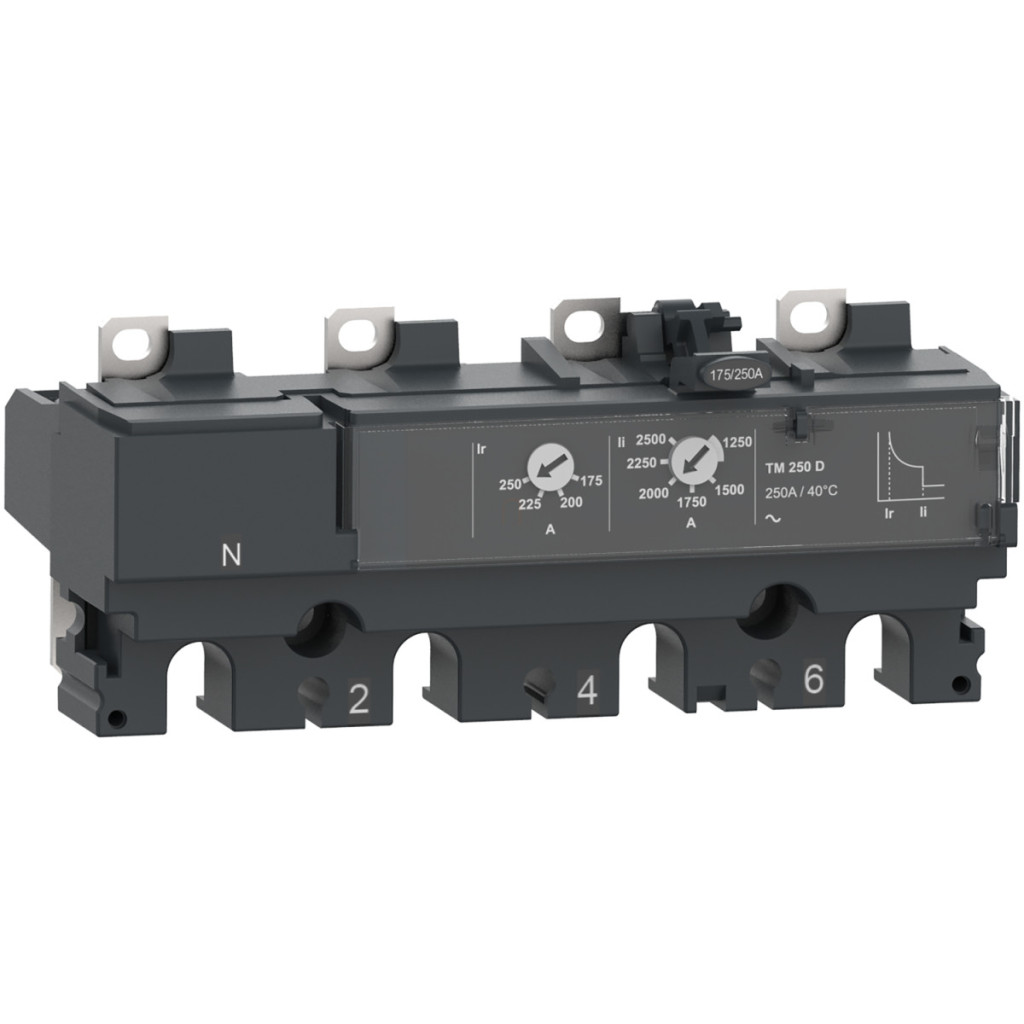

Unitatea de declanșare C256TM200 din familia de produse Schneider Electric ComPacT NSX este o soluție de protecție de înaltă calitate pentru rețelele de distribuție electrică. Această unitate de declanșare termomagnetică TM200D este proiectată special pentru întrerupătoarele din seria ComPacT NSX250 și are o putere nominală de 200 A la o temperatură ambiantă de 40 °C. Dispozitivul are un design cu 4 poli, în care al patrulea pol (conductor neutru) din partea stângă nu este protejat. În ceea ce privește funcțiile de protecție, acesta oferă protecție de tip LI, care include protecție termică L (Long-time) împotriva suprasarcinilor și protecție magnetică I (Instantaneous) împotriva scurtcircuitelor. Valoarea de declanșare la suprasarcină (Ir) poate fi setată între 0,7 și 1 ori curentul nominal, în timp ce întârzierea protecției la suprasarcină (tr) are o valoare fixă de 120-400 secunde la o sarcină de 1,5 x In și 15 secunde la o sarcină de 6 x Ir. Declanșarea protecției la scurtcircuit (Ii) este, de asemenea, reglabilă, în intervalul de 5-10 ori curentul nominal, astfel încât caracteristicile de protecție să poată fi optimizate pentru aplicația specifică. Unitatea de declanșare C256TM200 poate fi utilizată la o tensiune nominală de funcționare de 690 V CA 50/60 Hz și are un mod de montare fix. Clasa sa de protecție electrică la atingere este II, iar gradul de contaminare este 3, în conformitate cu standardul IEC 60947-1. Produsul are protecție IP40 conform IEC 60529, fiind protejat împotriva pătrunderii obiectelor solide mai mari de 1 mm. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare, de la -50 °C la +85 °C. Unitatea de eliberare C256TM200 pentru întrerupătoarele din seria Schneider Electric ComPacT NSX250 este ideală pentru utilizarea în rețelele de distribuție din instalațiile industriale și comerciale, unde este importantă protecția fiabilă împotriva suprasarcinii și scurtcircuitelor. Produsul este conform cu standardele internaționale EN/IEC 60947-2, care garantează o calitate înaltă și o funcționare sigură. Dispozitivul nu are protecție împotriva defectelor la împământare, deci este recomandat pentru aplicații în care acest lucru nu este necesar sau în care se utilizează un dispozitiv separat de protecție împotriva defectelor la împământare.
Schneider Electric ComPacT NSX (2021) - C256TM200 - Unitate de declanșare TM200D pentru întrerupător NSX 250, termomagnetic, setare 200 A, date tehnice 4P3d
Caracteristici generale
Tip: C256TM200
Familia de produse: ComPacT
Gama de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Compatibilitate: ComPacT NSX250
Domeniu de aplicare: Distribuție
Parametri tehnici
Poli: 4P
Poli protejați: 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: LI
Tipul de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Curent nominal: 200 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul setării de declanșare întârziată Ir (protecție termică): Reglabilă
Interval de reglare a curentului de declanșare întârziată [Ir]: 0,7...1 x In
Tip întârziere declanșare întârziată tr: Fixă
Interval de reglare a întârzierii declanșării [tr]: 120...400 s pentru 1,5 x In
15 s pentru 6 x Ir
Setări protecție neutru: Fără protecție (3D)
Tipul de reglare a declanșării instantanee Ii: Reglabil
Intervalul de reglare a curentului de declanșare instantanee [Ii]: 5...10 x In
Protecție la defect la împământare: Niciuna
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Nivel de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -50…85 °C
