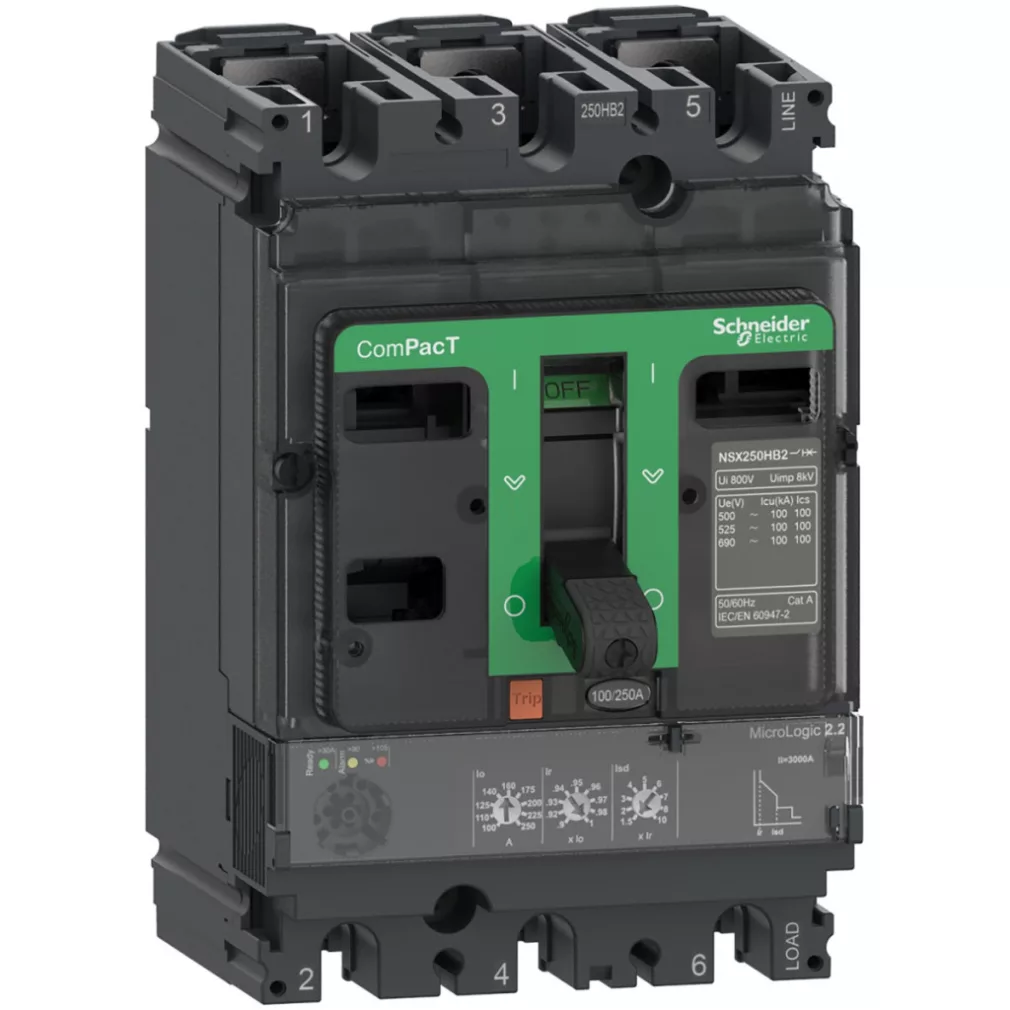

Schneider Electric ComPacT NSX (2021) - C25B32D100 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de eliberare MicroLogic 2.2 100 A, 3P3d date tehnice
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250B
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Specificații tehnice
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
40 kA Icu 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
25 kA Icu 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2
20 kA Icu 440 V CA 50/60 Hz, conform cu IEC 60947-2
15 kA Icu 500 V CA 50/60 Hz, conform cu IEC 60947-2
Cod capacitate de rupere: B 25 kA 415 V CA
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Setare unitate de declanșare: 100 A la 40 °C
Interval de setare protecție suprasarcină [Ir]: 40...100 A
Tip setare protecție la suprasarcină: Reglabilă 9 setări
Interval setare întârziere suprasarcină [tr]:
400 s la 1,5 x Ir
16 s la 6 x Ir
11 s la 7,2 x Ir
Tip setare întârziere suprasarcină: Fixă
Memorie termică: 20 minute înainte și după declanșare
Interval de setare a protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tipul setării protecției pe termen scurt: Reglabil 9 setări
Tipul întârzierii protecției pe termen scurt: Fixă
Intervalul de setare a protecției instantanee [Ii]: 1500 A
Tip setare protecție instantanee: Fixă
Caracteristici fizice
Metodă de montare: Fixă
Poziție de montare: Orizontală și verticală, plată pe suprafața din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Grila de conexiune: 35 mm
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Informații suplimentare
Disipare de putere pe pol: 17,6 W
Rezistență electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Rezistență mecanică: 20.000 de cicluri
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
