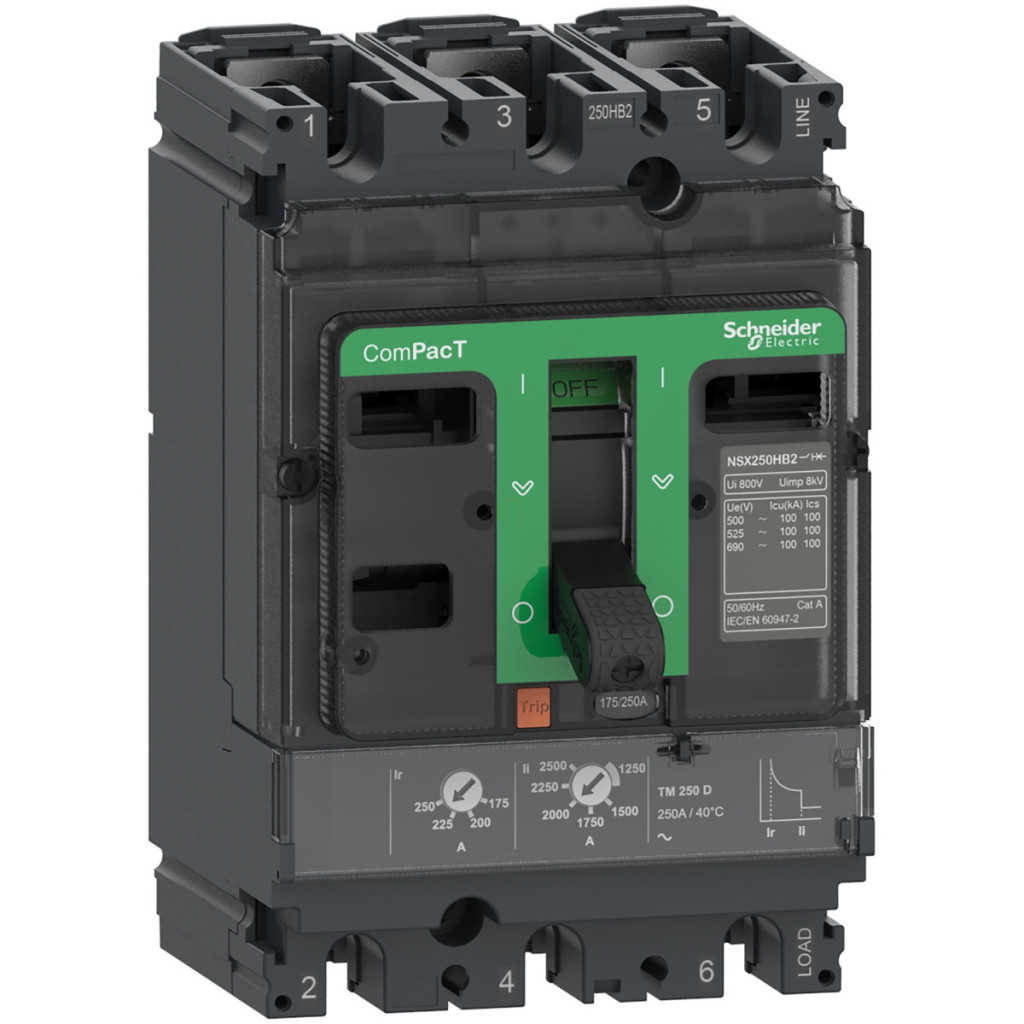

Schneider Electric ComPacT NSX (2021) - C25B3TM160 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 160 A, 3P3d

Lățime: 115 mm

Lungime: 193,999999999999 mm

Înălțime: 143 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric ComPacT NSX (2021) - C25B3TM160 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 160 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C25B3TM160 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 160 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606481996268
Price: 4061.77 RON
Availability: InStock

4 061,77 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul miniatural Schneider Electric ComPacT NSX C25B3TM160 este un dispozitiv profesional de protecție a rețelei de distribuție de înaltă calitate, care oferă protecție fiabilă pentru sistemele electrice. Acest întrerupător de circuit cu 3 poli face parte din seria NSX250B, cu un curent nominal de 160 A și o capacitate de întrerupere de 25 kA la 415 V c.a. Produsul este special conceput pentru protecția rețelelor de distribuție în care sunt necesare funcții de protecție precise și de înaltă fiabilitate. ComPacT NSX C25B3TM160 are o unitate de declanșare termomagnetică (TM-D) care oferă protecție dublă: protecție la suprasarcină (termică/L) și protecție la scurtcircuit (magnetică/I). Protecția la suprasarcină (Ir) este reglabilă în intervalul 0,7-1 x In, în timp ce protecția la scurtcircuit (Ii) este fixată la 1250 A. Timpul de declanșare întârziată este între 120 și 400 s la o sarcină de 1,5 x In și 15 s la o sarcină de 6 x Ir. Această opțiune de reglare versatilă permite reglarea optimă a întrerupătorului pentru diferite domenii de aplicare. Întrerupătorul are o serie de parametri tehnici remarcabili. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, tensiunea nominală de izolare este de 800 V c.a., iar tensiunea de impuls suportată este de 8 kV. Produsul este conform cu cerințele EN/IEC 60947-2 și este adecvat și pentru izolare. Capacitatea sa de întrerupere la diferite niveluri de tensiune este: 40 kA la 220/240 V c.a., 25 kA la 380/415 V c.a., 20 kA la 440 V c.a. și 15 kA la 500 V c.a. Aceleași valori se aplică și capacității nominale de rupere (Ics). Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. Pierderea de putere pe pol este de 11,78 W. ComPacT NSX C25B3TM160 are dimensiuni compacte: lățime 105 mm, înălțime 161 mm, adâncime 86 mm. Dispozitivul poate fi montat pe panoul din spate, în poziție orizontală sau verticală, sau așezat pe spate. Atât conexiunile superioare, cât și cele inferioare sunt realizate de pe panoul frontal, cu o distanță de conectare de 35 mm. Întrerupătorul de circuit are, de asemenea, caracteristici de mediu remarcabile: nivel de protecție IP IP40 conform IEC 60529, clasă de rezistență la impact IK07 conform IEC 62262. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C și poate fi depozitat la temperaturi cuprinse între -50 °C și +85 °C. Este operațional la niveluri de umiditate relativă între 0 și 95% și poate fi utilizat fără restricții la altitudini între 0 și 2000 m, iar între 2000 și 5000 m performanța este redusă. Întrerupătorul Schneider Electric ComPacT NSX C25B3TM160 este o alegere excelentă pentru aplicații industriale și comerciale în care protecția fiabilă a circuitului și durata lungă de viață sunt importante.

Schneider Electric ComPacT NSX (2021) - C25B3TM160 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 160 A, 3P3d date tehnice

Caracteristici principale

Seria: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX250B

Tipul produsului sau al componentei: Întrerupător automat miniatural

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Descrierea polilor protejați: 3D

Curent nominal: 160 A la 40 °C

Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvat pentru izolare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de rupere

Capacitate de rupere:
40 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
20 kA Icu la 440 V CA 50/60 Hz, conform IEC 60947-2
15 kA Icu la 500 V CA 50/60 Hz, Conform IEC 60947-2

Cod capacitate de rupere: B 25 kA 415 V CA

Unitate de declanșare

Denumire unitate de declanșare: TM-D

Tehnologie unitate de declanșare: Termomagnetică

Funcții de protecție ale unității de declanșare: LI

Valoare nominală unitate de declanșare: 160 A la 40 °C

Tip setare protecție suprasarcină Ir: Reglabilă

Interval setare protecție suprasarcină: 0,7...1 x In

Tip setare întârziere suprasarcină tr: Fixă

Interval setare întârziere suprasarcină:
120...400 s la 1,5 x In
15 s la 6 x Ir

Tip setare protecție instantanee Ii: Fixă

Interval setare protecție instantanee: 1250 A

Protecție la defect la pământ: Niciuna

Informații suplimentare

Tensiune nominală de izolație: 800 V c.a. 50/60 Hz

Tensiune nominală de impuls: 8 kV

Capacitate nominală de întrerupere:
40 kA la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
20 kA la 440 V CA 50/60 Hz, conform IEC 60947-2
15 kA la 500 V CA 50/60 Hz, conform IEC 60947-2

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In

Pierdere de putere pe pol: 11,78 W

Suport de montare: Placă posterioară

Poziție de montare:
Orizontală și verticală
Orientată spre spate

Conexiune superioară: Față

Conexiune inferioară: Față

Distanță de conectare: 35 mm

Tip de protecție:
L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)

Caracteristici fizice

Număr de prize: 5 buc. 105 mm

Înălțime (H): 161 mm

Adâncime (D): 86 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasa de protecție a contactului electric: Clasa II pe panoul frontal

Grad de poluare: 3, conform IEC 60664-1

Grad de protecție IP: IP40, conform IEC 60529

Grad de rezistență la impact IK: IK07, conform IEC 62262

Temperatura ambiantă în timpul funcționării: -25…70 °C

Temperatura ambiantă în timpul depozitării: -50…85 °C

Umiditate relativă: 0…95 %

Altitudine de funcționare:
0...2000 m fără reducere a puterii
2000...5000 m cu reducere a puterii

Date

Lățime

115 mm

Lungime

193,999999999999 mm

Înălțime

143 mm

EAN prezentat

3606481996268

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,935 kg/bucată

Numar articol

3606481996268
