Întrerupătorul Schneider Electric ComPacT NSX250B este un întrerupător de protecție împotriva defectelor la împământare de înaltă calitate, avansat din punct de vedere tehnologic, conceput special pentru utilizarea în rețelele de distribuție. Dispozitivul, cu numărul de piesă C25B47E100, are un design cu 4 poli și este ideal pentru locații în care protecția de nivel înalt și funcționarea fiabilă sunt cerințe esențiale. Întrerupătorul funcționează la un curent nominal de 100 A la o temperatură ambiantă de 40 °C și are o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. ComPacT NSX250B are o capacitate de întrerupere remarcabilă: 40 kA la 220/240 V c.a., 25 kA la 380/415 V c.a. 20 kA la 440 V c.a. și 15 kA la 500 V c.a., în conformitate cu IEC 60947-2. Întrerupătorul are un cod de capacitate de întrerupere B (25 kA la 415 V c.a.), care oferă o protecție excelentă în diverse condiții de încărcare. Este, de asemenea, adecvat pentru izolare în conformitate cu standardul EN/IEC 60947-2, ceea ce sporește versatilitatea dispozitivului. Dispozitivul aparține categoriei de utilizare A. Întrerupătorul este echipat cu o unitate de eliberare electronică de tip MicroLogic 7.2 E, care oferă funcții de protecție cuprinzătoare. Funcțiile de protecție LSIR (curent rezidual, de lungă durată, de scurtă durată, instantaneu) permit protecție cu întârziere lungă împotriva suprasarcinii, protecție cu întârziere scurtă și protecție instantanee împotriva scurtcircuitelor, precum și protecție împotriva defectelor la împământare. Intervalul de reglare a protecției cu întârziere lungă (protecție termică) Ir poate fi reglat între 40 și 100 A, cu 9 opțiuni de reglare diferite. Intervalul de reglare a protecției cu întârziere scurtă Isd poate fi reglat între 1,5 și 10 x Ir, iar intervalul de reglare a protecției instantanee Ii poate fi reglat între 1,5 și 15 x In. Protecția împotriva defectelor la împământare este o funcție deosebit de importantă, cu protecție de clasa A, sensibilitate reglabilă (IΔn) între 30 mA și 5 A și timp de întârziere reglabil (Δt) de la 0 ms la 1 s. Disjunctorul include, de asemenea, o funcție de memorie termică de 20 de minute, care funcționează atât înainte, cât și după declanșare. Designul tehnic al ComPacT NSX250B este, de asemenea, demn de remarcat: este un întrerupător cu montare fixă, acționat cu comutator, care poate fi montat orizontal sau vertical, chiar și pe panoul din spate. Întrerupătorul cu conexiune frontală are un pas de conexiune de 35 mm. Dimensiunile sale sunt 140 mm lățime, 161 mm înălțime și 86 mm adâncime, ceea ce înseamnă că are un design compact. Greutatea netă a dispozitivului este de 2,8 kg. O caracteristică remarcabilă a întrerupătorului este afișajul LCD integrat, care servește și ca contor de energie. Acesta afișează istoricul cu marcaj temporal și tabelele de evenimente, semnalele de întreținere, valorile instantanee și de cerere, valorile maxime/minime, setările de protecție și alarmă, calitatea energiei, măsurarea energiei și cererea de curent și putere. Semnalizarea locală este asigurată de LED-uri intermitente: un LED verde indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Produsul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Dispozitivul poate fi utilizat și la o umiditate relativă de 0-95%. Altitudinea de funcționare este între 0 și 2000 m, iar la altitudini între 2000 și 5000 m poate fi utilizat cu o reducere a valorii.

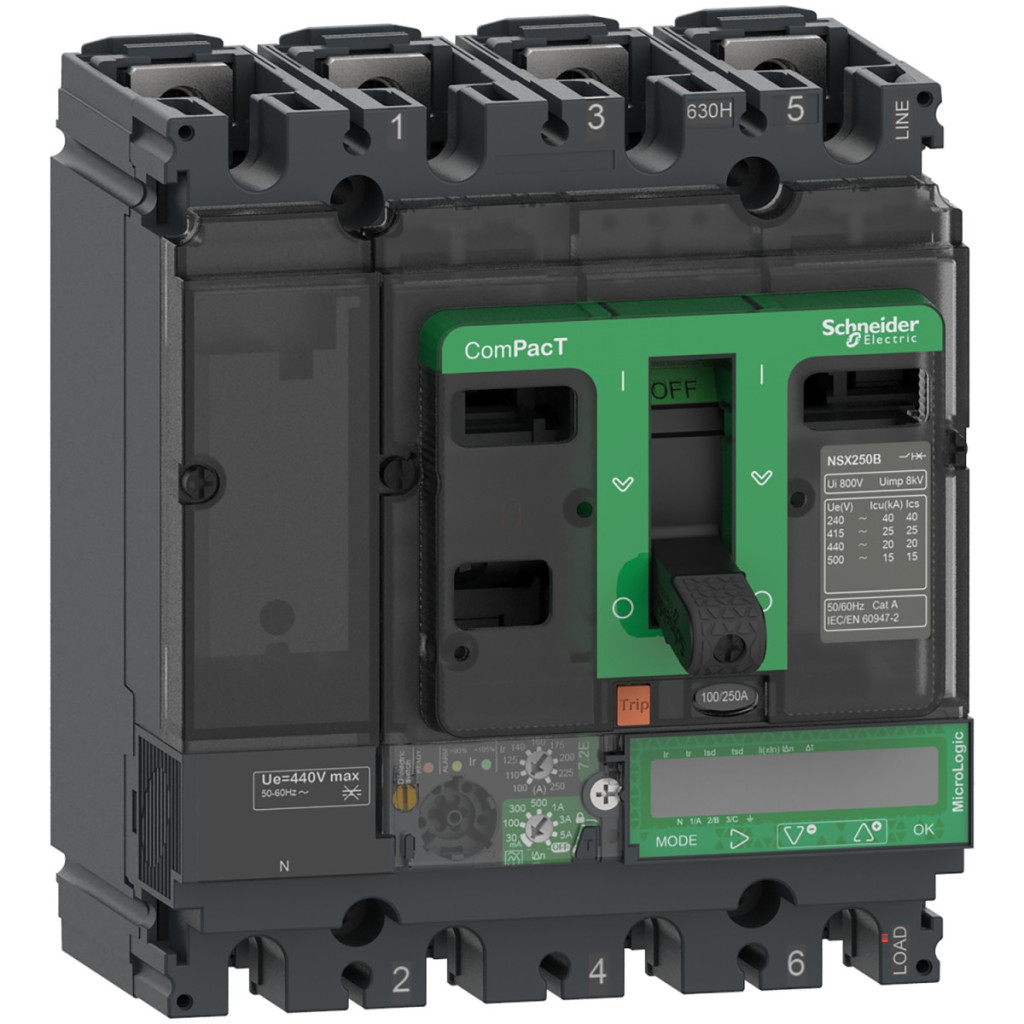

Schneider Electric ComPacT NSX (2021) - C25B47E100 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare MicroLogic 7.2 E Vigi 100 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250B
Tipul produsului sau componentului: Întrerupător de circuit pentru defect la împământare
Aplicația dispozitivului: Distribuție
Poli și protecție
Descrierea polului: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
15 kA Icu 500 V AC 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: B 25 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Curent nominal al unității de declanșare: 100 A la 40 °C
Setări de protecție
Tipuri de protecție: L: protecție la suprasarcină (lungă durată), S: protecție la scurtcircuit (pe termen scurt), I: protecție instantanee la scurtcircuit, R: protecție la defect la împământare
Setare protecție pe termen lung (Ir): Reglabilă, 9 setări, 40...100 A
Setare întârziere pe termen lung (tr): 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Protecție la scurtcircuit și defect la împământare Reglabilă, 1,5...10 x Ir
Setare întârziere scurtă (tsd): 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Setare protecție instantanee (Ii): Reglabilă, 1,5...15 x In
Protecție împotriva defectelor la împământare: integrată, clasa A
Setare sensibilitate defect la împământare (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OFF cu comutator rotativ IΔn
Setare întârziere curent rezidual (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Caracteristici mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Disipare de putere pe pol: 25 W N, 25 W L1 și L3, 20,6 W L2 Suprafață de montare: Spate Poziție de montare: Orizontală și verticală, plat pe spate Conexiune superioară: Față Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Comunicare și afișare
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente, Indicatori de întreținere, Valori instantanee și de cerere, Valori maxime/minime, Setări de protecție și alarmă, Calitatea energiei, Măsurarea energiei, Cerințe de curent și putere
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25…70 °C Temperatura ambiantă de depozitare: -40…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
