Întrerupătorul de protecție împotriva defectelor la împământare C25B47E250 din gama ComPacT NSX de la Schneider Electric este un dispozitiv electric de calitate profesională care oferă o protecție excelentă pentru rețelele electrice industriale și comerciale. Acest întrerupător NSX250B cu 4 poli are un curent nominal de 250 amperi la o temperatură ambiantă de 40 °C și este special conceput pentru aplicații de distribuție. Întrerupătorul are o capacitate de întrerupere remarcabilă de 25 kA la 380/415 V c.a., 50/60 Hz. Valori suplimentare ale capacității de întrerupere: 40 kA la 220/240 V c.a., 20 kA la 440 V c.a. și 15 kA la 500 V c.a. Produsul are un cod de capacitate de întrerupere de categoria B, în conformitate cu standardul IEC 60947-2. Este echipat cu o unitate de declanșare electronică MicroLogic 7.2 E de înaltă calitate, care oferă funcții de protecție LSIR: protecție la suprasarcină (L), protecție la scurtcircuit întârziat (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (R). Sensibilitatea dispozitivului la protecția împotriva defectelor la împământare poate fi reglată într-un interval larg, de la 30 mA la 5 A, cu protecție de clasa A. Întrerupătorul ComPacT NSX este extrem de versatil și personalizabil. Intervalul de reglare a declanșării de lungă durată poate fi reglat între 100 și 250 A, cu 9 setări diferite. Declanșarea pe termen scurt poate fi setată între 1,5 și 10 x Ir, în timp ce declanșarea instantanee poate fi setată între 1,5 și 12 x In. Întârzierea protecției împotriva defectelor la împământare poate fi, de asemenea, reglată de la 0 ms la 1 s. Produsul are un afișaj LCD și este echipat cu o funcție de măsurare a energiei. Capacitățile sale de comunicare sunt extinse, incluzând istoricul cu marcaj temporal și tabele de evenimente, indicatori de întreținere, valori instantanee și de cerere, precum și funcții de măsurare a energiei și de calitate a energiei. Indicatorii locali includ un LED verde intermitent pentru a indica starea de funcționare și LED-uri roșii (105% Ir) și portocalii (90% Ir) pentru a indica suprasarcină. Întrerupătorul Schneider Electric C25B47E250 are o rezistență mecanică de 20.000 de cicluri și o rezistență electrică de 5.000 până la 20.000 de cicluri, în funcție de sarcină. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare, de la -40 °C la +85 °C. Instalarea este flexibilă, deoarece poate fi montat pe o placă posterioară atât în poziție orizontală, cât și verticală. Dimensiuni: lățime 140 mm, înălțime 161 mm, adâncime 86 mm. Nivel de protecție IP40 conform IEC 60529 și IK07 conform IEC 62262. Produsul este adecvat pentru izolare în conformitate cu EN/IEC 60947-2 și are un grad de protecție la atingere de clasa II pe panoul frontal. Tensiunea sa de izolare este de 500 V c.a., iar rezistența la tensiune de impuls este de 8 kV. Este recomandat în special pentru instalații industriale, clădiri comerciale și sisteme de distribuție mai mari, unde este importantă protecția precisă împotriva suprasarcinilor, scurtcircuitelor și defectelor la împământare.

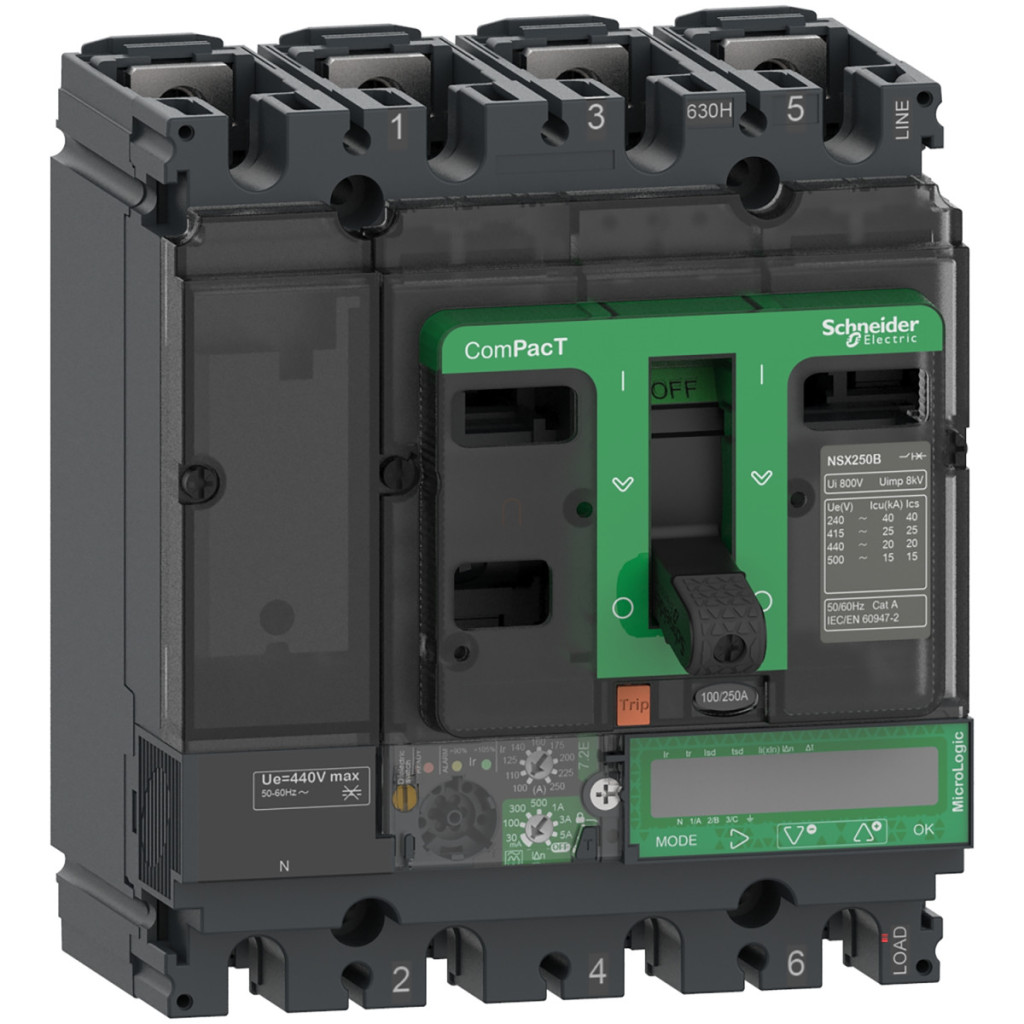

Schneider Electric ComPacT NSX (2021) - C25B47E250 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare MicroLogic 7.2 E Vigi 250 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250B
Tipul produsului sau al componentei: Întrerupător de protecție împotriva defectelor la împământare
Aplicația dispozitivului: Distribuție
Poli: 4P
Poli protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziție neutră: Stânga
Curent nominal: 250 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea:50/60 Hz
Capacitate de întrerupere: 40 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2), 25 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2), 20 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2), 15 kA Icu 500 V c.a. 50/60 Hz (IEC 60947-2)
Cod capacitate de rupere: B 25 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție: LSIR (supraîncărcare, scurtcircuit întârziat, scurtcircuit instantaneu, defect la pământ)
Interval de reglare a protecției la supraîncărcare: 100...250 A, 9 setări
Interval de reglare a scurtcircuitului întârziat: 1,5...10 x Ir
Interval de reglare a scurtcircuitului instantaneu: 1,5...12 x In
Tipul protecției împotriva defectelor la pământ: integrată, clasa A
Interval de reglare a sensibilității la defecte la pământ: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Caracteristici tehnice
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 8 kV
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Disiparea puterii pe pol: 25 W N, 25 W L1 și L3, 20,6 W L2
Metodă de montare: Placă posterioară, fixă
Poziție de montare: Orizontală și verticală, plată pe spate
Conexiuni: Conexiune superioară în față, conexiune inferioară în față
Distanța dintre conexiuni: 35 mm
Afișaj și comunicare
Afișaje locale: LED verde intermitent (gata de funcționare), LED roșu 105% Ir (supraîncărcare), LED portocaliu 90% Ir (supraîncărcare)
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente, indicatori de întreținere, valori instantanee și de cerere, valori maxime/minime, setări de protecție și alarmă, calitate a energiei, măsurare a energiei, cerere de curent și putere
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,8 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 (IEC 60664-1)
Grad de protecție IP: IP40 (IEC 60529)
Protecție IK: IK07 (IEC 62262)
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
