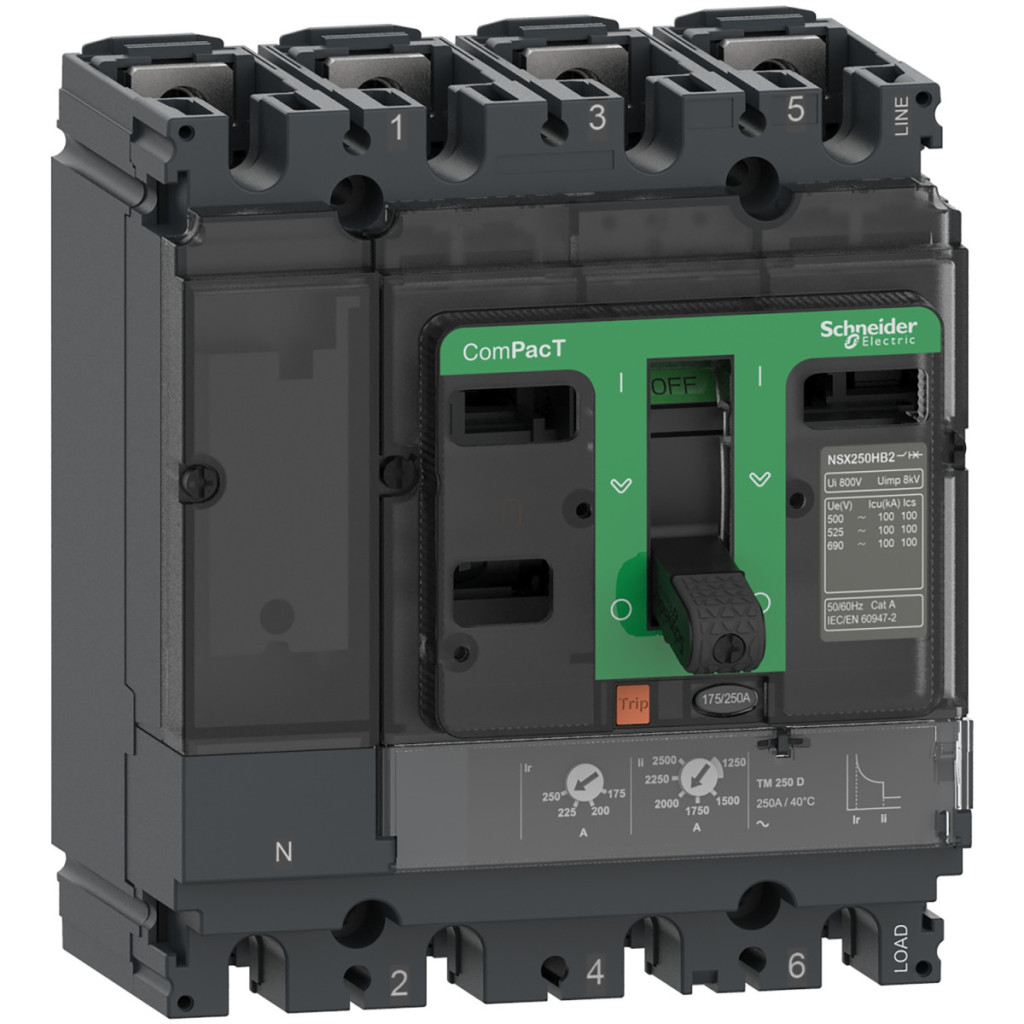

Schneider Electric ComPacT NSX (2021) - C25B6TM125 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 125 A, 4P3d

Lățime: 150 mm

Lungime: 190 mm

Înălțime: 140 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C25B6TM125 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 125 A, 4P3d

Name: Schneider Electric ComPacT NSX (2021) - C25B6TM125 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 125 A, 4P3d
Brand: Schneider Electric Zrt.
SKU: 3606481996411
Price: 4333.94 RON
Availability: InStock

4 333,94 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul C25B6TM125 din gama de produse ComPacT NSX de la Schneider Electric este un dispozitiv de protecție a alimentării de înaltă calitate, ideal pentru utilizarea în rețelele de distribuție. Acest produs cu 4 poli, cu 3 poli protejați (3D), are un curent nominal de 125 A la o temperatură ambiantă de 40 °C și oferă o soluție ideală pentru funcționarea în siguranță a sistemelor electrice. Disjunctorul C25B6TM125 face parte din seria ComPacT NSX, recunoscută de profesioniștii din domeniul electric pentru fiabilitatea și precizia sa. Disjunctorul NSX250B funcționează la o tensiune de funcționare de 690 V c.a. și o frecvență de rețea de 50/60 Hz. O caracteristică cheie este capacitatea sa de întrerupere de 25 kA la 380/415 V c.a. (conform IEC 60947-2), care asigură o protecție eficientă împotriva supracurentului și a scurtcircuitelor. Avantajele suplimentare ale produsului includ o capacitate de întrerupere de 40 kA la 220/240 V c.a., 20 kA la 440 V c.a. și 15 kA la 500 V c.a. Disjunctorul este, de asemenea, adecvat pentru izolare în conformitate cu EN/IEC 60947-2, ceea ce îi mărește gama de aplicații. Categoria de utilizare „A” indică faptul că la proiectarea produsului s-a ținut cont și de operațiunile frecvente de comutare. Întrerupătorul este echipat cu o unitate de declanșare de tip TM-D, care utilizează tehnologia termomagnetică pentru a oferi protecție împotriva suprasarcinii și scurtcircuitului. Intervalul de reglare a protecției la suprasarcină (L) este de 0,7...1 x In, ceea ce permite utilizatorilor să ajusteze protecția la aplicația specifică. Întârzierea protecției la suprasarcină (tr) este fixă și funcționează în intervalul 120...400 secunde la un curent de 1,5 x In și 15 secunde la un curent de 6 x Ir. Protecția la scurtcircuit (I) este fixată la 1250 A. Comutatorul întrerupătorului de circuit este de tip basculant, cu metodă de montare fixă. Produsul are un grad de protecție IP40 conform IEC 60529 și protecție mecanică IK07 conform IEC 62262, asigurând durabilitate într-o varietate de condiții de mediu. Întrerupătorul Schneider Electric C25B6TM125 are o durată de viață electrică și mecanică excelentă: 20.000 de cicluri de comutare mecanică și durată de viață electrică variabilă în funcție de sarcină - 20.000 de cicluri la 440 V In/2 curent, 10.000 de cicluri la 440 V In curent, 10.000 de cicluri la 690 V In/2 curent și 5.000 de cicluri la 690 V In curent. Produsul are o tensiune nominală de izolare de 800 V c.a. și o tensiune nominală de impuls de 8 kV. Funcționează cu o pierdere de putere de 9,45 W pe pol. Parametri fizici: lățime 140 mm, înălțime 161 mm și adâncime 86 mm. Întrerupătorul de circuit este operațional într-un interval de temperatură de la -25 la 70 °C și are un interval de temperatură de depozitare de la -50 la 85 °C. Poate fi utilizat la altitudini de la 0 la 2000 m fără restricții și la altitudini de la 2000 la5000 m cu performanță redusă. Întrerupătorul Schneider Electric ComPacT NSX C25B6TM125 este alegerea perfectă pentru protejarea sistemelor electrice din instalațiile industriale și comerciale unde sunt necesare performanțe fiabile și o durată lungă de viață.

Schneider Electric ComPacT NSX (2021) - Date tehnice C25B6TM125

Caracteristici generale

Tipul produsului: Întrerupător de circuit

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX250B

Număr articol: C25B6TM125

Caracteristici electrice

Curent nominal: 125 A la 40 °C

Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Capacitate de rupere:

40 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)

25 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2) 20 kA Icu 440 V AC 50/60 Hz (IEC 60947-2) 15 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)

Cod capacitate de rupere: B 25 kA 415 V c.a.

Tensiune nominală de izolare: 800 V c.a. 50/60 Hz

Tensiune nominală de rezistență la impulsuri: 8 kV

Capacitate nominală de întrerupere în funcționare:

40 kA 220/240 V c.a. 50/60 Hz (IEC 60947-2)

25 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2) 20 kA 440 V c.a. 50/60 Hz (IEC 60947-2) 15 kA 500 V c.a. 50/60 Hz (IEC 60947-2) Disiparea puterii pe pol: 9,45 W

Caracteristici mecanice

Poli: 4P

Poli protejați: 3D (zero neprotejat)

Poziția zero: Stânga

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică:

20.000 de cicluri la 440 V In/2 sarcină

10.000 de cicluri la 440 V In sarcină

10.000 de cicluri la 690 V In/2 sarcină

5.000 de cicluri la 690 V In sarcină

Dimensiuni (L x Î x A): 140 mm x 161 mm x 86 mm

Caracteristici unitate de declanșare

Denumire unitate de declanșare: TM-D

Tehnologie unitate de declanșare:Termomagnetică Funcții de protecție: LI (supraîncărcare, scurtcircuit) Valoarea nominală a unității de declanșare: 125 A la 40 °C

Tip setare declanșare cu întârziere lungă: Reglabilă

Interval de setare protecție cu întârziere lungă: 0,7...1 x In

Tip întârziere protecție întârziere lungă: Fixă

Interval de reglare întârziere lungă: 120...400 s la curent 1,5 x In, 15 s la curent 6 x Ir

Setare protecție zero: Fără protecție (3D)

Tip setare declanșare instantanee: Fixă

Interval de setare declanșare instantanee: 1250 A

Protecție împotriva defectelor la împământare: Niciuna

Caracteristici de montare

Tip de funcționare: Braț basculant

Metodă de montare: Fixă

Bază de montare: Placă posterioară

Poziție de montare: Orizontală și verticală, cu lama orientată spre spate

Conexiune superioară: Frontală

Conexiune inferioară: Față

Distanță de conectare: 35 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasă de protecție la atingere: Clasa II pe suprafața frontală

Grad de poluare: 3 (IEC 60664-1)

Grad de protecție IP: IP40 (IEC 60529)

Grad de protecție IK: IK07 (IEC 62262)

Interval de temperatură de funcționare: -25...70 °C

Interval de temperatură de depozitare: -50...85 °C

Umiditate relativă: 0...95%

Altitudine de funcționare deasupra nivelului mării: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii

Date

Lățime

150 mm

Lungime

190 mm

Înălțime

140 mm

EAN prezentat

3606481996411

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,5 kg/bucată

Numar articol

3606481996411
