Întrerupătorul compact Schneider Electric ComPacT NSX seria C25F3TM125 este o alegere excelentă pentru sistemele industriale și comerciale de distribuție a energiei electrice. Acest dispozitiv cu 3 poli și un curent nominal de 125 A (la 40 °C) oferă protecție eficientă împotriva suprasarcinii și scurtcircuitului, într-un design compact. Întrerupătorul ComPacT NSX250F are o capacitate de întrerupere remarcabilă: 36 kA Icu la 380/415 V c.a., ceea ce îl face potrivit pentru aplicații cu sarcină medie și mare. Dispozitivul are o tensiune maximă de funcționare de 690 V c.a. 50/60 Hz, ceea ce îl face potrivit pentru o gamă largă de medii industriale. Întrerupătorul are un cod de capacitate de întrerupere F (36 kA 415 V c.a.), care indică capacitatea sa de încărcare. Ca membru al familiei ComPacT, NSX250F combină dimensiunile compacte cu performanțe excelente. Disjunctorul este echipat cu o unitate de declanșare TMD (termomagnetică), care are o funcție dublă de protecție: protecție L (termică) împotriva suprasarcinii și protecție I (magnetică) împotriva scurtcircuitului. Protecția împotriva suprasarcinii poate fi setată în intervalul 0,7...1 x In, în timp ce valoarea de declanșare instantanee pentru protecția împotriva scurtcircuitelor este fixată la 1250 A. Setarea timpului de protecție cu întârziere lungă este fixată la 120-400 s pentru suprasarcină de 1,5 x In și la 15 s pentru sarcină de 6 x Ir. Acest sistem flexibil de protecție permite reglarea precisă a întrerupătorului de circuit în funcție de aplicația specifică, asigurând selectivitatea adecvată cu alte dispozitive de protecție. Întrerupătorul de circuit are o durabilitate mecanică și electrică remarcabilă: 20.000 de cicluri de funcționare mecanică, precum și 20.000 de cicluri la 440 V In/2 sarcină, 10.000 de cicluri la 440 V In sarcină, 10.000 de cicluri la 690 V In/2 sarcină și 5.000 de cicluri la 690 V In sarcină. Dispozitivul este montat pe panoul din spate și poate fi instalat orizontal, vertical sau plat pe partea din spate. Conexiunea este frontală atât în partea superioară, cât și în partea inferioară, cu o distanță de conexiune de 35 mm. Dimensiunile întrerupătorului C25F3TM125 sunt: 105 mm lățime, 161 mm înălțime și 86 mm adâncime. Întrerupătorul permite izolarea în conformitate cu EN/IEC 60947-2 și aparține categoriei de utilizare A. Are protecție IP40 conform IEC 60529 și protecție mecanică IK07 conform IEC 62262. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: -25...70 °C temperatură de funcționare și -50...85 °C temperatură de depozitare, cu 0...95% umiditate relativă. Altitudinea de funcționare este între 0-2000 m fără reducerea performanței și între 2000-5000 m cu reducerea performanței. Produsul este conform cu EN/IEC 60947-2, aparține categoriei de supratensiune III, are un grad de poluare de 3 conform IEC 60664-1 și are o clasă de protecție la atingere de II pe panoul frontal.

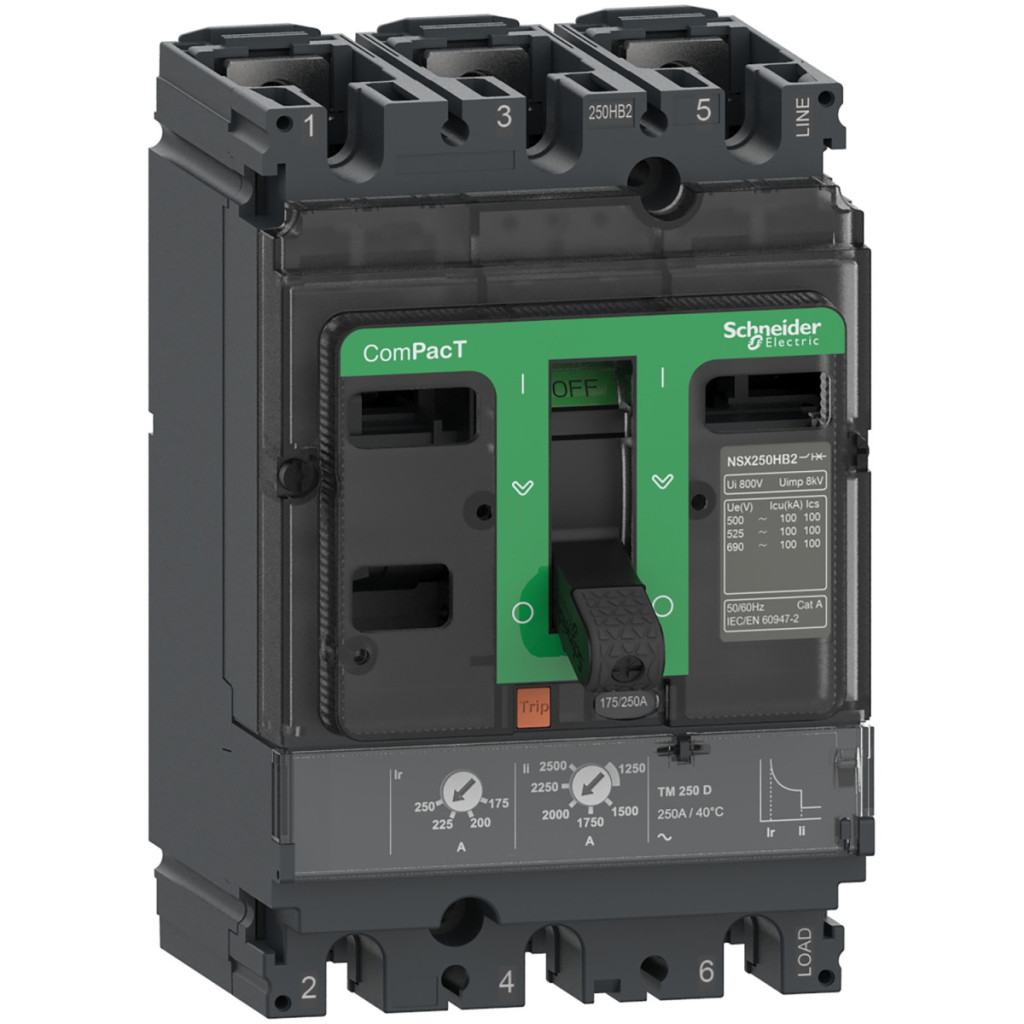

ComPacT NSX250F, 36 kA/415 V c.a., 3 poli, unitate de declanșare TMD 125 A date tehnice
Caracteristici principale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 125 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
85 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
36 kA Icu 380/415 V AC 50/60 Hz (conform IEC 60947-2)
35 kA Icu 440 V AC 50/60 Hz (conform IEC 60947-2) 30 kA Icu 500 V AC 50/60 Hz (conform IEC 60947-2) 22 kA Icu 525 V AC 50/60 Hz (conform IEC 60947-2) 8 kA Icu 660/690 V c.a. 50/60 Hz (conform IEC 60947-2) 85 kA Icu 240 V c.a. 50/60 Hz (conform UL 60947-4-1) 35 kA Icu 480 V CA 50/60 Hz (conform UL 60947-4-1) 15 kA Icu 600 V CA 50/60 Hz (conform UL 60947-4-1)
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 125 A la 40 °C
Tip de setare a declanșării pe termen lung Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției pe termen lung [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției pe termen lung tr: Fixă
Interval de reglare a întârzierii pe termen lung [tr]: 120...400 s la 1,5 x In
15 s la 6 x Ir
Tip de setare a declanșării protecției instantanee Ii: Fixă
Interval de setare a declanșării protecției instantanee [Ii]: 1250 A
Caracteristici mecanice
Tip de control: Pârghie
Metoda de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disipare de putere pe pol: 9,45 W
Număr de sloturi: 5 sloturi
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva contactului electric: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
