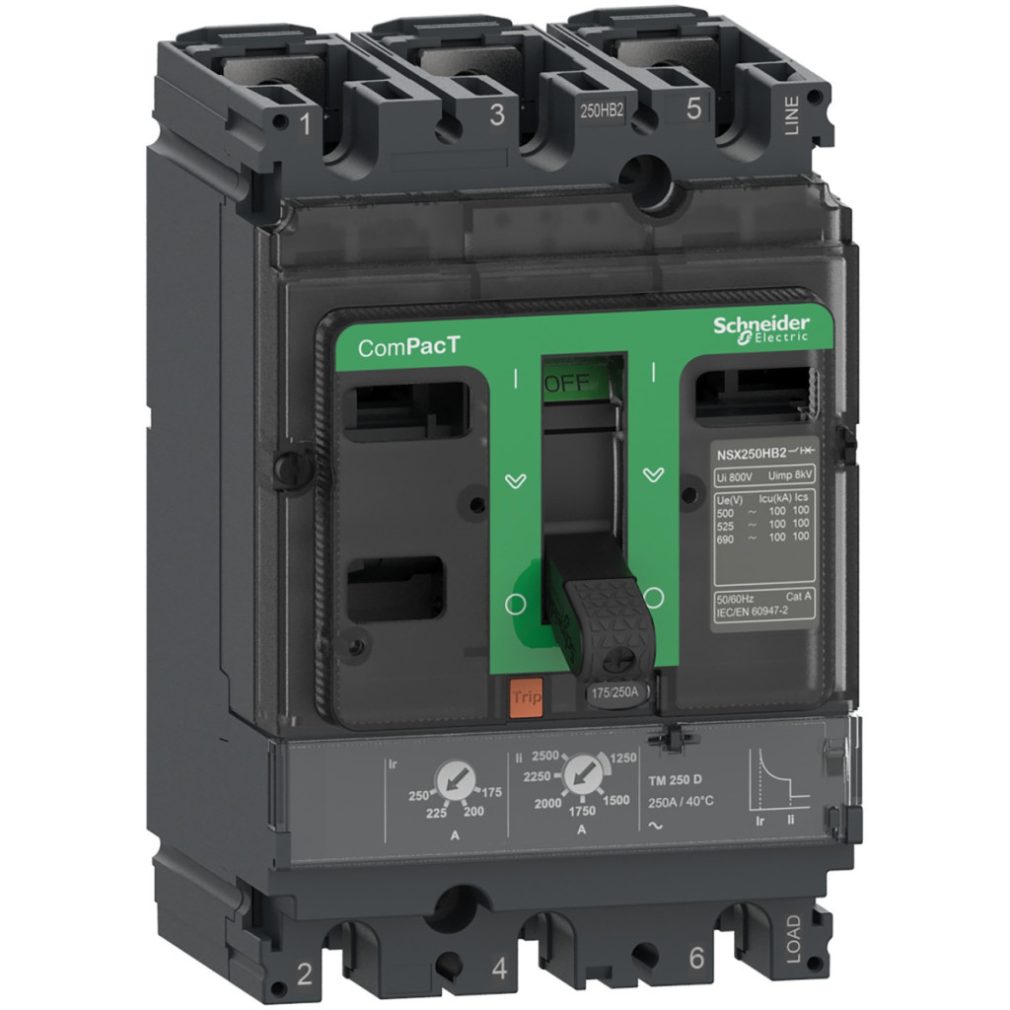

Date tehnice întrerupător ComPacT NSX250F
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 160 A (la 40 °C)
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Capacitate de deconectare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu la 220/240 V c.a. 50/60 Hz (IEC 60947-2)
36 kA Icu la 380/415 V c.a. 50/60 Hz (IEC 60947-2)
35 kA Icu la 440 V c.a. 50/60 Hz (IEC 60947-2)
30 kA Icu la 500 V c.a. 50/60 Hz (IEC 60947-2)
22 kA Icu la 525 V c.a. 50/60 Hz (IEC 60947-2)
8 kA Icu 660/690 V c.a. 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V c.a. 50/60 Hz (UL 60947-4-1)
35 kA Icu la 480 V c.a. 50/60 Hz (UL 60947-4-1)
15 kA Icu la 600 V c.a. 50/60 Hz (UL 60947-4-1)
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoarea nominală a unității de declanșare: 160 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir: Reglabil
Intervalul de setare a protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul setării întârzierii protecției cu întârziere lungă tr: Fixă
Intervalul de setare a întârzierii lungi [tr]: 120...400 s la 1,5 x In
15 s la 6 x Ir
Tipul setării declanșării instantanee Ii: Fixă
Intervalul de setare a protecției instantanee [Ii]: 1250 A
Protecție împotriva defectelor la împământare: Niciuna
Control
Tip control: Comutator cu pârghie
Metodă de fixare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: Echivalentă cu valorile Icu la toate nivelurile de tensiune
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disipare de putere pe pol: 11,78 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Așezat pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Număr de prize: 5 prize
Dimensiuni
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție a contactului electric: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea puterii nominale
2000...5000 m cu reducerea puterii nominale
