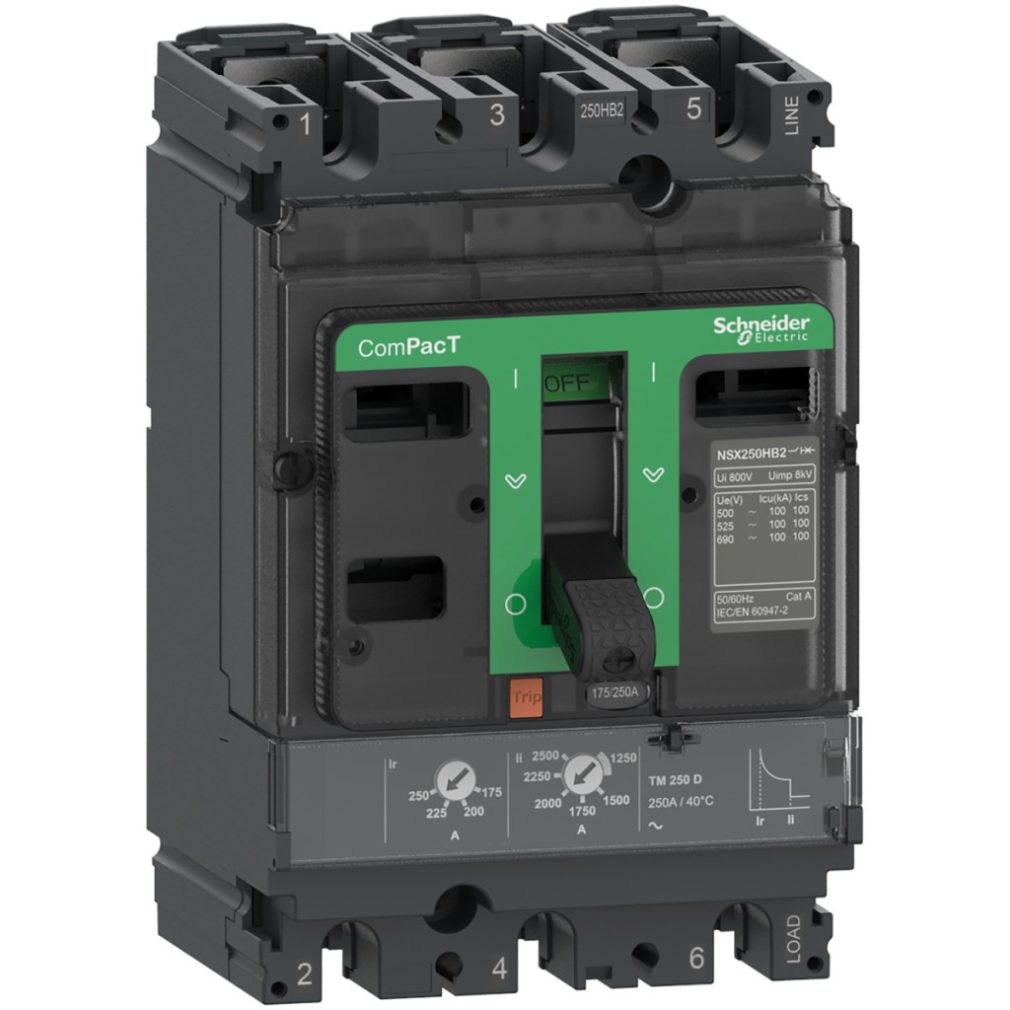

Schneider Electric ComPacT NSX (2021) - C25F3TM200 - Întrerupător NSX250F, 36 kA 415 VAC, unitate de declanșare TMD 125 A, date tehnice 3P3d
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250F
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 200 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Capacitate de întrerupere: 85 kA Icu 220/240 V c.a. 50/60 Hz, 36 kA Icu 380/415 V c.a. 50/60 Hz, 35 kA Icu 440 V c.a. 50/60 Hz, 30 kA Icu 500 V c.a. 50/60 Hz, 22 kA Icu 525 V CA 50/60 Hz, 8 kA Icu 660/690 V CA 50/60 Hz
Cod capacitate de întrerupere: F 36 kA 415 V CA
Capacitate nominală de întrerupere [Ics]: 85 kA 220/240 V c.a. 50/60 Hz, 36 kA 380/415 V c.a. 50/60 Hz, 35 kA 440 V c.a. 50/60 Hz, 30 kA 500 V c.a. 50/60 Hz, 22 kA 525 V c.a. 50/60 Hz, 8 kA 660/690 V c.a. 50/60 Hz
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică Funcții de protecție ale unității de declanșare: LI Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Valoarea nominală a unității de declanșare: 200 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Intervalul de reglare a întârzierii lungi [tr]: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tipul de reglare a declanșării protecției instantanee Ii: Reglabil
Intervalul de reglare a declanșării protecției instantanee [Ii]: 5...10 x In
Caracteristici fizice
Pierdere de putere pe pol: 15,4 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța de conectare: 35 mm
Număr de prize: 5 prize
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Tip de control: Pârghie de comutare
Metoda de montare a întrerupătorului: Fixă
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Protecție împotriva defectelor la împământare: Niciuna
