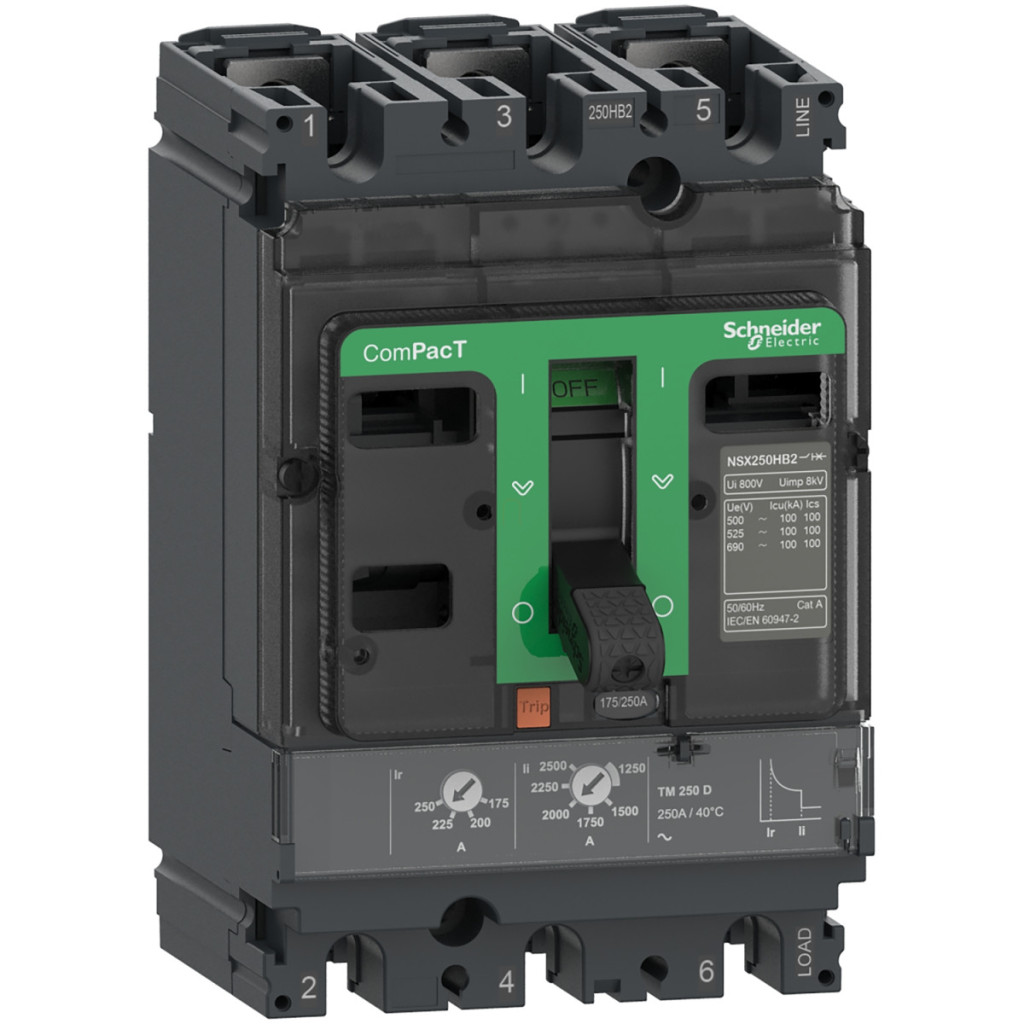

Întrerupătorul Schneider Electric ComPacT NSX250F este un întrerupător cu 3 poli extrem de fiabil, cu numărul de piesă C25F3TM250. Produsul este special conceput pentru aplicații de distribuție în care un nivel ridicat de protecție electrică este esențial pentru a asigura funcționarea neîntreruptă a rețelei. NSX250F este un întrerupător flexibil și compact, care garantează siguranță maximă și fiabilitate operațională. Întrerupătorul ComPacT NSX250F are o capacitate de întrerupere de 36 kA la 415 V c.a., oferind o protecție excelentă chiar și în cazul unor incidente grave de scurtcircuit. Produsul funcționează la un curent nominal de 250 A la o temperatură ambiantă de 40 °C și poate fi utilizat la tensiuni de funcționare de până la 690 V CA la o frecvență de 50/60 Hz. Întrerupătorul aparține tipului F, cu o capacitate de întrerupere de 36 kA la 415 V c.a., ceea ce evidențiază adecvarea sa pentru utilizarea în medii industriale. Produsul C25F3TM250 este dotat cu o unitate de declanșare termomagnetică (TM-D) cu protecție LI, adică protecție împotriva suprasarcinii (L) și scurtcircuitului (I). Avantajele suplimentare ale întrerupătorului Schneider Electric ComPacT NSX250F includ adecvarea sa pentru izolare (izolație) în conformitate cu standardul EN/IEC 60947-2, ceea ce îl face sigur de utilizat în timpul lucrărilor de întreținere și service. Produsul aparține categoriei de utilizare A și este fabricat într-un design de instalare fixă. Tipul de control este basculant, ceea ce permite o operare simplă și rapidă. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri, în timp ce durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. Funcționarea fiabilă pe termen lung a întrerupătorului este garantată de construcția sa atent proiectată și de calitatea excelentă a materialelor. Avantajele tehnice ale seriei ComPacT NSX includ o gamă de curent nominal de 16-630 A și 9 capacități de întrerupere diferite în cele două familii principale de produse, precum și versiuni cu 1, 2, 3 și 4 poli. În ceea ce privește datele tehnice, disjunctorul Schneider Electric C25F3TM250 are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm. Disiparea de putere pe pol este de 18,75 W. Produsul oferă protecție IP40 în conformitate cu IEC 60529 și are protecție mecanică IK07 în conformitate cu IEC 62262. Întrerupătorul C25F3TM250 poate fi utilizat într-o gamă largă de condiții de funcționare, deoarece poate funcționa în mod fiabil într-un interval de temperatură de funcționare de -25...70 °C și la o umiditate relativă de 0...95%..70 °C și 0...95% umiditate relativă. Produsul poate fi utilizat fără reducerea puterii la altitudini de 0-2000 m deasupra nivelului mării, în timp ce poate fi utilizat cu anumite limitări între 2000 și 5000 m. Tensiunea de izolare electrică (Ui) este de 800 V CA 50/60 Hz, iar tensiunea de rezistență la impulsuri (Uimp) este de 8 kV, ceea ce oferă o protecție electrică excelentă împotriva supratensiunilor tranzitorii din rețea. Intervalul de reglare a întrerupătorului pentru protecția cu întârziere lungă (Ir) este de 0,7...1 x In, în timp ce intervalul de reglare a declanșării instantanee (Ii) este de 5...10 x In, permițând utilizatorului să configureze parametrii de protecție în funcție de aplicația specifică.
Schneider Electric ComPacT NSX (2021) - C25F3TM250 - Întrerupător NSX250F, 36 kA 415 VAC, unitate de declanșare TMD 160 A, 3P3d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal: 250 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
36 kA Icu 380/415 V AC 50/60 Hz (conform IEC 60947-2)
35 kA Icu 440 V AC 50/60 Hz (conform IEC 60947-2)
30 kA Icu 500 V CA 50/60 Hz (conform IEC 60947-2)
22 kA Icu 525 V CA 50/60 Hz (conform IEC 60947-2)
8 kA Icu 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de rupere conform standardului UL: 85 kA Icu 240 V CA 50/60 Hz (conform UL 60947-4-1)
35 kA Icu 480 V CA 50/60 Hz (conform UL 60947-4-1)
15 kA Icu 600 V CA 50/60 Hz (conform UL 60947-4-1)
Cod capacitate de rupere: F 36 kA 415 V AC
Unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 250 A la 40 °C
Setări
Tipul de setare a curentului de declanșare cu întârziere lungă (Ir): Reglabil
Interval de reglare a curentului de declanșare a protecției cu întârziere lungă: 0,7...1 x In
Tipul setării întârzierii protecției cu întârziere lungă (tr): Fixă
Intervalul de setare a întârzierii lungi: 120...400 s la valoarea 1,5 x In
15 s la valoarea 6 x Ir
Tipul setării curentului de declanșare instantanee (Ii): Reglabil
Intervalul de setare a curentului de protecție instantanee: 5...10 x In
Protecție la defect la împământare: Niciuna
Caracteristici fizice
Număr de prize: 5 prize
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Instalare
Disipare de putere pe pol: 18,75 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Montat pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța de conectare: 35 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
