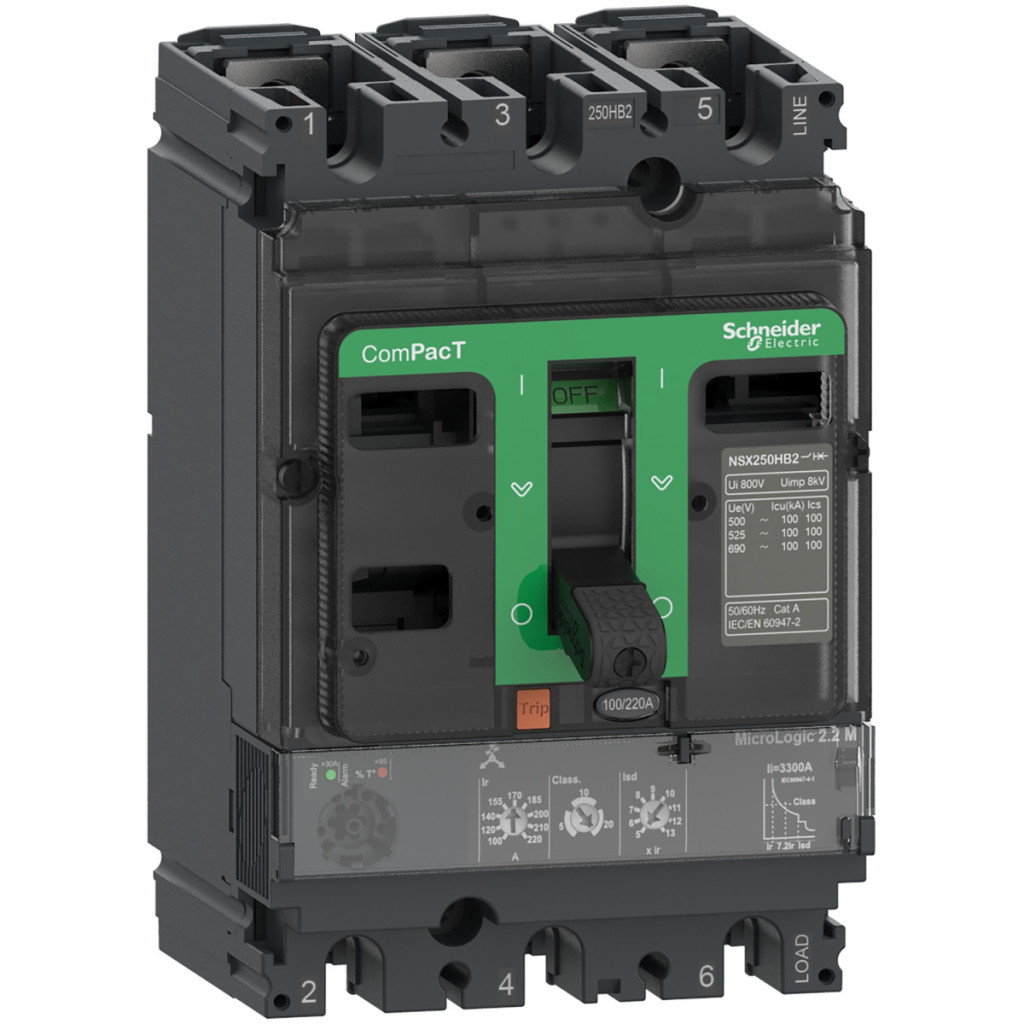

Schneider Electric ComPacT NSX (2021) - C25H32M150 - Întrerupător NSX250H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.2 M 150 A, date tehnice 3P3d
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250H
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Protecția motorului
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal: 150 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
100 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
65 kA Icu la 440 V CA 50/60 Hz, conform standardului IEC 60947-2
50 kA Icu la 500 V CA 50/60 Hz, conform standardului IEC 60947-2
35 kA Icu la 525 V CA 50/60 Hz, conform IEC 60947-2
10 kA Icu la 660/690 V CA 50/60 Hz, conform IEC 60947-2
85 kA Icu la 240 V CA 50/60 Hz, standardul UL 60947-4-1
65 kA Icu 480 V CA 50/60 Hz, standardul UL 60947-4-1
15 kA Icu 600 V CA 50/60 Hz, standardul UL 60947-4-1
Cod capacitate de întrerupere: H 70 kA 415 V c.a.
Date unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2 M
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Putere nominală a unității de declanșare: 150 A la 65 °C
Clasa de declanșare a motorului: 10, 5, 20
Protecție suplimentară a motorului: Dezechilibru de fază
Protecție cu întârziere lungă
Tip de setare a răspunsului cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de răspuns al protecției cu întârziere lungă: 70...150 A
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Caracteristici mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Disipare de putere pe pol: 17,6 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, cu panoul posterior pe o suprafață plană
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Dimensiuni
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție a contactului electric: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
