Întrerupătorul Schneider Electric ComPacT NSX seria C25H32M220 este un dispozitiv electric profesional conceput special pentru aplicații de protecție a motoarelor. Acest întrerupător de înaltă performanță are un design cu 3 poli protejați 3D, asigurând siguranță maximă în medii industriale. Disjunctorul este controlat de unitatea electronică modernă MicroLogic 2.2 M, care are un curent nominal de 220 A la o temperatură de funcționare de 65 °C. Un avantaj deosebit al dispozitivului este capacitatea sa extrem de mare de întrerupere: poate întrerupe în siguranță curenți de scurtcircuit de până la 70 kA la 415 V c.a., în conformitate cu standardul IEC 60947-2. De asemenea, oferă performanțe remarcabile la alte niveluri de tensiune: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Disjunctorul este, de asemenea, conform cu standardul american UL 60947-4-1, cu o capacitate de întrerupere de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 15 kA la 600 V c.a. Unitatea de declanșare MicroLogic 2.2 M oferă funcții de protecție LSoI, adică protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de durată fixă (So) și protecție împotriva scurtcircuitelor instantanee (I). Protecția la suprasarcină (Ir) poate fi setată la 9 setări diferite în intervalul 100-220 A, în timp ce protecția la scurtcircuit (Isd) poate fi setată, de asemenea, la 9 setări, de 5-13 ori Ir. Protecția la scurtcircuit instantaneu (Ii) este setată la o valoare fixă de 3300 A. Dispozitivul oferă, de asemenea, protecție împotriva dezechilibrului de fază ca funcție suplimentară de protecție a motorului și acceptă trei clase diferite de pornire a motorului: 5, 10 și 20. Memoria termică este de 20 de minute, activă atât înainte, cât și după declanșare. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri, iar durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină și tensiune. Dimensiuni fizice: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cu o greutate de 2,4 kg. Dispozitivul poate fi conectat de pe panoul frontal, este fixat în poziție și are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, cu umiditate relativă între 0-95%. Dispozitivul poate fi utilizat la altitudini între 0-2000 m deasupra nivelului mării fără nicio reducere a performanței și între 2000-5000 m cu o reducere a performanței. Întrerupătorul Schneider Electric ComPacT NSX250H C25H32M220 este alegerea perfectă pentru protejarea motoarelor de mare putere în medii industriale unde fiabilitatea și funcționalitatea precisă a protecției sunt cerințe esențiale.

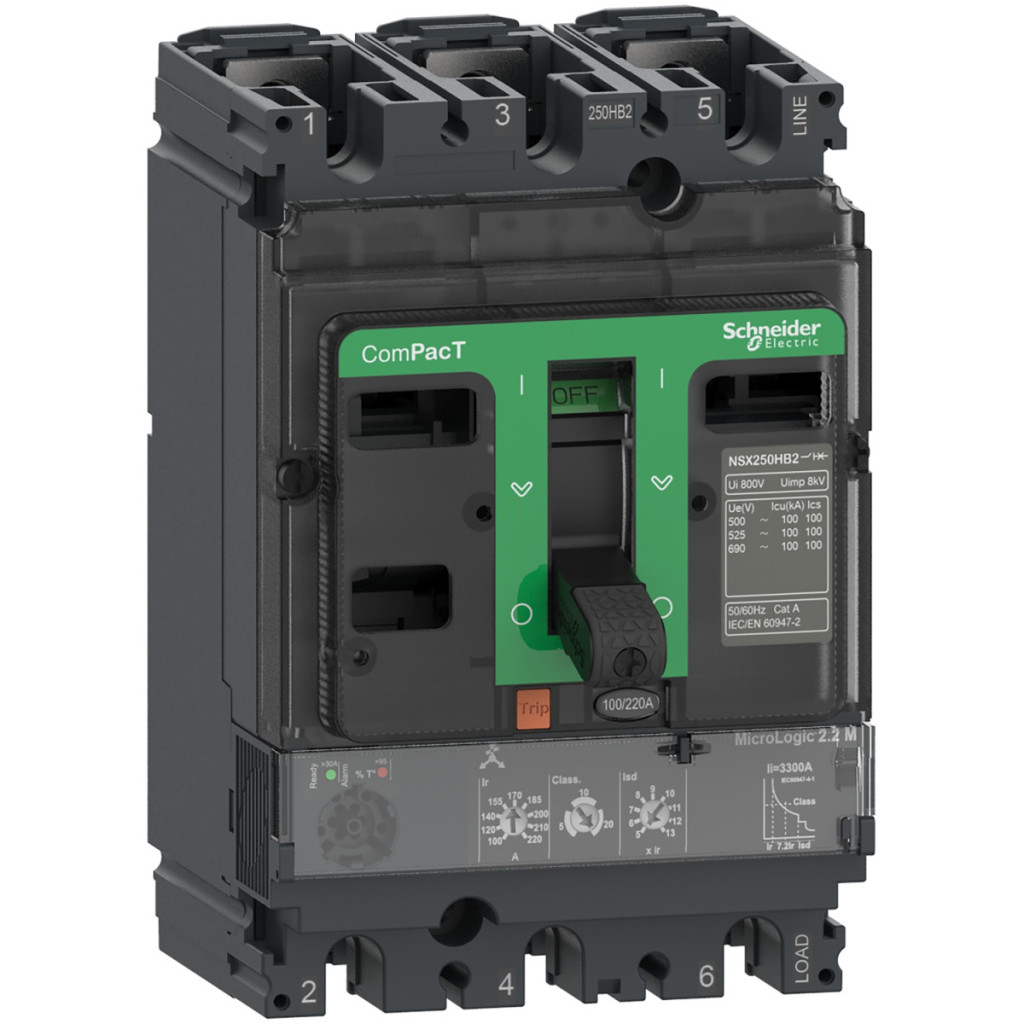

Schneider Electric ComPacT NSX (2021) - C25H32M220 - Întrerupător NSX250H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.2 M 220 A, 3P3d date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250H
Tipul produsului: Întrerupător de circuit
Aplicație: Protecția motorului
Parametri tehnici
Descrierea polilor: 3P
Poli protejați: 3D
Curent nominal [In]: 220 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere (conform IEC 60947-2):
100 kA Icu 220/240 V c.a. 50/60 Hz
70 kA Icu 380/415 V c.a. 50/60 Hz
65 kA Icu 440 V c.a. 50/60 Hz
50 kA Icu 500 V c.a. 50/60 Hz
35 kA Icu 525 V c.a. 50/60 Hz
10 kA Icu 660/690 V c.a. 50/60 Hz
Capacitate de rupere (conform UL 60947-4-1):85 kA Icu 240 V c.a. 50/60 Hz 65 kA Icu 480 V c.a. 50/60 Hz 15 kA Icu 600 V c.a. 50/60 Hz Cod capacitate de rupere: H 70 kA 415 V c.a.
Date privind unitatea de declanșare
Denumirea unității de declanșare: MicroLogic 2.2 M
Tehnologia unității de declanșare: electronică
Funcții de protecție: LSoI Tip de control: Comutator basculant Metodă de montare: Fixă Caracteristici electrice Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz Tensiune nominală de impuls [Uimp]: 8 kV Capacitate nominală de întrerupere [Ics]: 100 kA 220/240 V c.a. 50/60 Hz 8 kV
Capacitate nominală de întrerupere [Ics]:
100 kA 220/240 V c.a. 50/60 Hz
70 kA 380/415 V c.a. 50/60 Hz
65 kA 440 V c.a. 50/60 Hz
50 kA 500 V c.a. 50/60 Hz
35 kA 525 V c.a. 50/60 Hz
10 kA 660/690 V c.a. 50/60 Hz
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:20.000 de cicluri 440 V In/2 10.000 de cicluri 440 V In 10.000 de cicluri 690 V In/2 5.000 de cicluri 690 V In Disipare de putere pe pol: 17,6 W
Date de montare
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, cu partea posterioară plană
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Pas de conectare: 35 mm
Funcții de protecție a motorului
Clasele de protecție a motorului: 5, 10, 20
Protecție suplimentară a motorului: Dezechilibru de fază
Tipul de setare a protecției la suprasarcină [Ir]: Reglabilă în 9 trepte, în intervalul 100-220 A
Tip întârziere protecție suprasarcină [tr]: Fixă
Memorie termică: 20 minute înainte și după declanșare
Tip setare protecție scurtcircuit [Isd]: Reglabilă în 9 trepte, în intervalul 5-13 x Ir. Tipul de întârziere a protecției la scurtcircuit [tsd]: Fix. Tipul de reglare a protecției instantanee la scurtcircuit [Ii]: Fixă, 3300 A
Caracteristici fizice
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
