Întrerupătorul Schneider Electric ComPacT NSX seria C25H3TM125 este un întrerupător profesional, de calitate industrială, care oferă protecție optimă în rețelele de distribuție electrică. Acest model cu 3 poli aparține familiei de produse NSX250H, cu un curent nominal de 125 A și o capacitate de întrerupere de 70 kA la 415 V c.a., ceea ce înseamnă performanțe remarcabile chiar și în cele mai exigente medii industriale. Produsul dispune de o unitate de declanșare termomagnetică (TMD) care oferă protecție dublă: protecție termică (L) împotriva suprasarcinilor și protecție magnetică (I) împotriva scurtcircuitelor. Protecția la suprasarcină (Ir) este reglabilă în intervalul 0,7-1 x In, în timp ce protecția la scurtcircuit (Ii) este fixată la 1250 A. Întârzierea la suprasarcină (tr) este, de asemenea, fixă, între 120-400 s la un curent de 1,5 x In și 15 s la un curent de 6 x Ir. Intervalul larg de temperatură de funcționare al dispozitivului (-25...70 °C) asigură o funcționare fiabilă chiar și în condiții extreme. Întrerupătorul ComPacT NSX este, de asemenea, adecvat pentru deconectare în conformitate cu EN/IEC 60947-2. Tensiunea sa de funcționare este de 690 V c.a. 50/60 Hz, tensiunea de izolație este de 800 V c.a., iar tensiunea de impuls suportată este de 8 kV. Întrerupătorul are o capacitate de întrerupere remarcabilă: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Conform UL 60947-4-1, aceasta este de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 15 kA la 600 V c.a. Capacitatea sa de întrerupere în funcționare (Ics) este egală cu capacitatea sa nominală de întrerupere. Durata sa de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata sa de viață electrică este de 20.000 de cicluri la 440 V In/2 curent, 10.000 de cicluri la 440 V In curent, 10.000 de cicluri la 690 V In/2 curent și 5.000 de cicluri la 690 V In curent. Întrerupătorul Schneider Electric C25H3TM125 are un design fix, care poate fi montat pe panoul frontal și utilizat atât în poziție orizontală, cât și verticală. Conexiunile sunt amplasate în partea din față și din spate, la o distanță de 35 mm. Dimensiunile sale compacte (lățime: 105 mm, înălțime: 161 mm, adâncime: 86 mm) și protecția (IP40 conform IEC 60529, IK07 conform IEC 62262) îl fac ideal pentru utilizarea în medii industriale. Produsul are protecție de clasa II împotriva șocurilor electrice pe panoul frontal. Dispozitivul poate fi utilizat fără restricții la altitudini de 0-2000 m deasupra nivelului mării și cu performanțe reduse la altitudini de 2000-5000 m. Pierderea de putere pe pol este de 9,45 W. Recomandăm acest produs pentru sisteme de distribuție industriale, aplicații de categoria A, unde sunt importante funcționarea fiabilă și capacitatea mare de întrerupere.

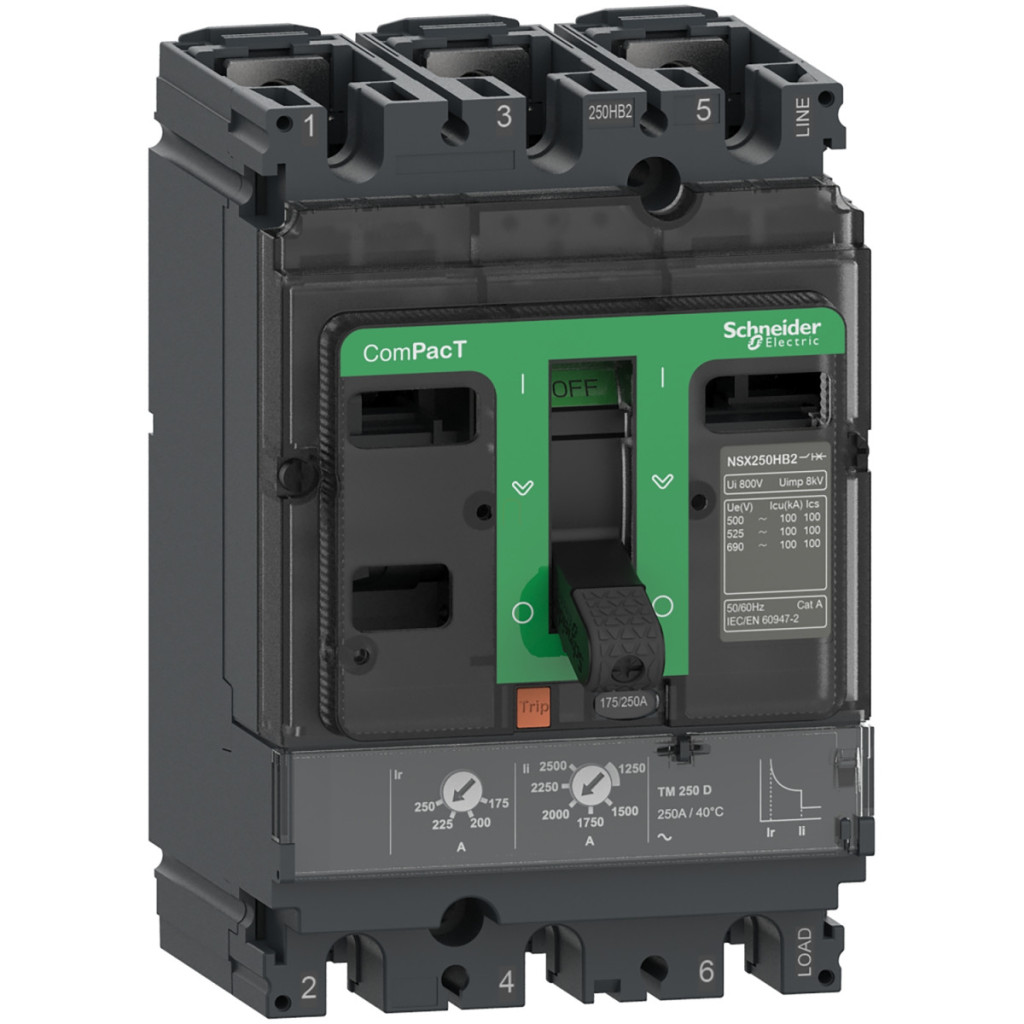

Schneider Electric ComPacT NSX (2021) - C25H3TM125 - Întrerupător NSX250H, 70 kA 415 VAC, unitate de declanșare TMD 125 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250H
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal: 125 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
100 kA Icu 220/240 V c.a. 50/60 Hz - IEC 60947-2
70 kA Icu 380/415 V AC 50/60 Hz - IEC 60947-2
65 kA Icu 440 V AC 50/60 Hz - IEC 60947-2 50 kA Icu 500 V CA 50/60 Hz - IEC 60947-2 35 kA Icu 525 V CA 50/60 Hz - IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz - IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz - UL 60947-4-1
65 kA Icu 480 V c.a. 50/60 Hz - UL 60947-4-1
15 kA Icu 600 V c.a. 50/60 Hz - UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 125 A la 40 °C
Tip de setare a declanșării pe termen lung Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției pe termen lung: 0,7...1 x In
Tipul setării întârzierii protecției pe termen lung tr: Fixă
Intervalul de setare a întârzierii pe termen lung: 120...400 s la 1,5 x In; 15 s la 6 x Ir
Tip de reglare a declanșării protecției instantanee Ii: Fixă
Interval de reglare a protecției instantanee: 1250 A
Protecție la defect la împământare: Niciuna
Control și conectare
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Caracteristici suplimentare
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2; 10.000 de cicluri la 440 V In; 10.000 de cicluri la 690 V In/2; 5000 cicluri la 690 V In
Pierdere de putere pe pol: 9,45 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală; Plat pe panoul din spate
Număr de sloturi: 5 sloturi
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii; 2000...5000 m cu reducere a puterii
