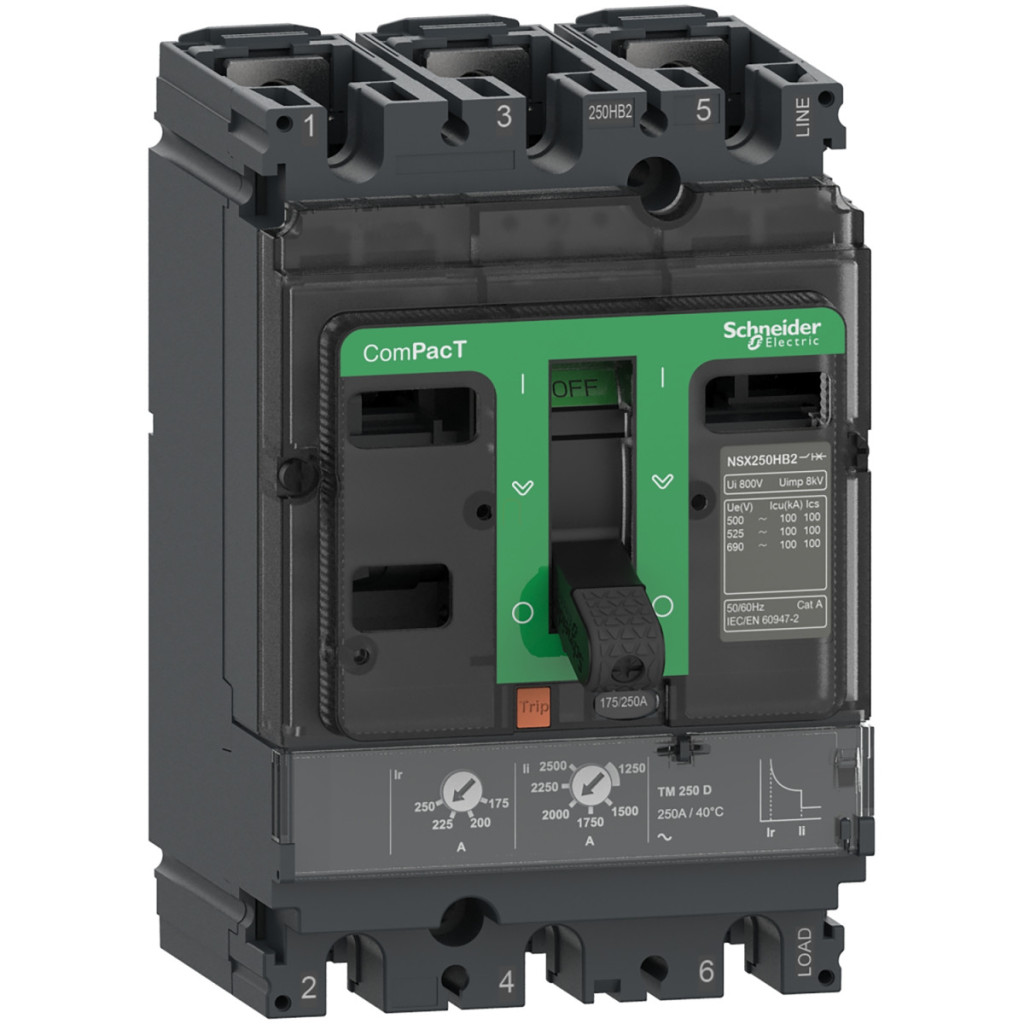

Întrerupătorul Schneider Electric ComPacT NSX250H C25H3TM200 este un întrerupător compact, de înaltă performanță, conceput pentru aplicații industriale, cu un curent nominal de 200 A. Acest model cu 3 poli și protecție 3D oferă o soluție excelentă pentru protejarea rețelelor de distribuție, respectând în același timp cele mai stricte standarde internaționale, inclusiv EN/IEC 60947-2. Întrerupătorul ComPacT NSX250H are o capacitate remarcabilă de întrerupere a scurtcircuitelor: 70 kA pe o rețea de 380/415 V c.a. la 50/60 Hz, ceea ce corespunde codului de capacitate de întrerupere din categoria „H”. În plus, performanța întrerupătorului este remarcabilă într-o gamă largă de tensiuni: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Capacitatea de rupere a scurtcircuitului certificată conform standardelor UL este de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 15 kA la 600 V c.a. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, tensiunea nominală de izolare este de 800 V c.a., iar tensiunea de impuls rezistentă este de 8 kV. Întrerupătorul C25H3TM200 are o unitate de declanșare termomagnetică TM-D care oferă funcții sofisticate de protecție LI: protecție la suprasarcină (L - termică) și la scurtcircuit (I - magnetică). Intervalul de reglare a protecției la suprasarcină este de 0,7-1 × In, adică poate fi setat la o valoare între 140 și 200 A. Întârzierea protecției la suprasarcină este fixată la 120-400 secunde pentru 1,5 × In și 15 secunde pentru 6 × Ir sarcină. Intervalul de reglare a declanșării protecției instantanee la scurtcircuit este de 5-10 × In, adică poate fi setat între 1000 și 2000 A. Disjunctorul nu are protecție la defect la împământare. Este controlat de un comutator basculant, iar dispozitivul este adecvat și pentru deconectare în conformitate cu standardele. Întrerupătorul ComPacT NSX are un design excepțional de robust: poate rezista la 20.000 de cicluri de funcționare mecanică și este, de asemenea, durabil din punct de vedere electronic – poate efectua 20.000 de cicluri la 440 V la jumătate din curentul nominal și 10.000 de cicluri la curentul nominal; La 690 V, garantează 10.000 de cicluri la jumătate din curentul nominal și 5.000 de cicluri la curentul nominal. Dispozitivul are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg. Disiparea de putere pe pol este de 15,4 W. Este montat pe panoul din spate și poate fi instalat atât pe orizontală, cât și pe verticală. Este conectat în partea superioară și inferioară din față, cu o distanță de conectare de 35 mm și 5 poziții de conectare disponibile. Caracteristicile de rezistență la mediul înconjurător ale întrerupătorului de circuit sunt, de asemenea, demne de remarcat: grad de protecție IP40, rezistență la impact IK07 și grad de poluare 3. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, temperatura de depozitare este între -50 °C și +85 °C, iar umiditatea relativă este între 0-95%. Poate fi utilizat la altitudini de 0-2000 metri fără nicio reducere a performanței și la altitudini de 2000-5000 metri cu o reducere a performanței. Întrerupătorul Schneider Electric C25H3TM200 este, prin urmare, alegerea ideală pentru rețelele de distribuție industriale unde este necesară o protecție fiabilă împotriva suprasarcinii și scurtcircuitelor, dispozitivul fiind compact, durabil și putând fi utilizat într-un interval larg de funcționare.
Schneider Electric ComPacT NSX (2021) - C25H3TM200 - Întrerupător NSX250H, 70 kA 415 VAC, unitate de declanșare TMD 200 A, 3P3d date tehnice
Caracteristici principale
Linie de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250H
Tipul produsului sau componentului: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 200 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V AC 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V AC 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
65 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
15 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V c.a. Caracteristici unitate de declanșare Denumire unitate de declanșare: TM-D Tehnologie unitate de declanșare: Termomagnetică Funcții de protecție unitate de declanșare: LI Tip de control: Comutator basculant Metodă de montare a întrerupătorului: Fixă 800 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Caracteristici de funcționare
Capacitate de întrerupere în funcționare [Ics]: 100 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 500 V CA 50/60 Hz conform IEC 60947-2
35 kA 525 V CA 50/60 Hz conform IEC 60947-2
10 kA 660/690 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disipare de putere pe pol: 15,4 W
Caracteristici de montare și conectare
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Tip de protecție
Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Valoare nominală a unității de declanșare: 200 A la 40 °C
Intervale de reglare
Tip de reglare a declanșării pe termen lung Ir (protecție termică): Reglabil
Interval de reglare a protecției pe termen lung [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției pe termen lung tr: Fixă
Interval de reglare a întârzierii pe termen lung [tr]: 120...400 s la 1,5 x In
15 s la 6 x Ir
Tip de declanșare a protecției instantanee Ii: Reglabil
Interval de reglare a protecției instantanee [Ii]: 5...10 x In
Protecție împotriva defectelor la împământare: Niciuna
Dimensiuni
Număr de compartimente: 5 compartimente
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea puterii
2000 m...5000 m cu reducere a performanței
