Întrerupătorul din seria ComPacT NSX de la Schneider Electric, cu numărul de model C25H3TM250, este un dispozitiv profesional de protecție a circuitului care oferă performanțe și fiabilitate remarcabile pentru protejarea rețelelor de distribuție. Produsul face parte din familia de produse ComPacT NSX, mai precis din seria de întrerupătoare NSX250H, care are un design cu 3 poli, cu unitate de declanșare termomagnetică și un curent nominal de 250 A. În ceea ce privește parametrii principali, întrerupătorul are o capacitate de întrerupere de 70 kA la 415 VAC, ceea ce oferă o protecție excepțională chiar și în cazul curenților de scurtcircuit ridicați. Produsul are o capacitate de întrerupere garantată la mai multe niveluri de tensiune: 100 kA la 220/240 VAC, 70 kA la 380/415 VAC, 65 kA la 440 VAC, 50 kA la 500 VAC, 35 kA la 525 VAC și 10 kA la 660/690 VAC. Această gamă largă de funcționare permite utilizarea întrerupătorului în diverse aplicații industriale și comerciale. Întrerupătorul are o tensiune nominală de funcționare de 690 V AC 50/60 Hz, o tensiune nominală de izolare de 800 V AC și o tensiune nominală de rezistență la impulsuri de 8 kV, oferind un nivel ridicat de protecție electrică pentru sistem. Întrerupătorul C25H3TM250 este echipat cu o unitate de declanșare TMD (termomagnetică) care oferă funcții de protecție LI. Protecția la suprasarcină (L) este reglabilă, iar intervalul de declanșare cu întârziere lungă poate fi setat între 0,7 și 1 ori curentul nominal. Protecția instantanee la scurtcircuit (I) este, de asemenea, reglabilă, între 5 și 10 ori curentul nominal. Întrerupătorul are, de asemenea, o funcție de izolare care respectă standardul EN/IEC 60947-2. Produsul are protecție IP40 și rezistență la impact IK07, oferind o protecție adecvată împotriva influențelor mediului. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -50 °C și +85 °C, cu o umiditate relativă de 0-95%. Întrerupătorul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, fără pierderi de performanță. Dimensiunile întrerupătorului sunt: lățime 105 mm, înălțime 161 mm, adâncime 86 mm. Suportul de montare permite montarea pe panoul din spate, iar dispozitivul poate fi instalat orizontal sau vertical. Conectarea se face din panoul frontal, atât în partea superioară, cât și în partea inferioară, cu un pas de conectare de 35 mm. C25H3TM250 are o durabilitate de comutare remarcabilă: durabilitatea sa mecanică este de 20.000 de cicluri, în timp ce durabilitatea sa electrică variază de la 5.000 la 20.000 de cicluri la diferite niveluri de încărcare. Produsul aparține categoriei A de utilizare și are o disipare de putere de 18,75 W pe pol. Întrerupătorul are un grad de poluare de 3, este conform cu standardul IEC 60664-1 și are o clasă de protecție II pe panoul frontal împotriva șocurilor electrice.

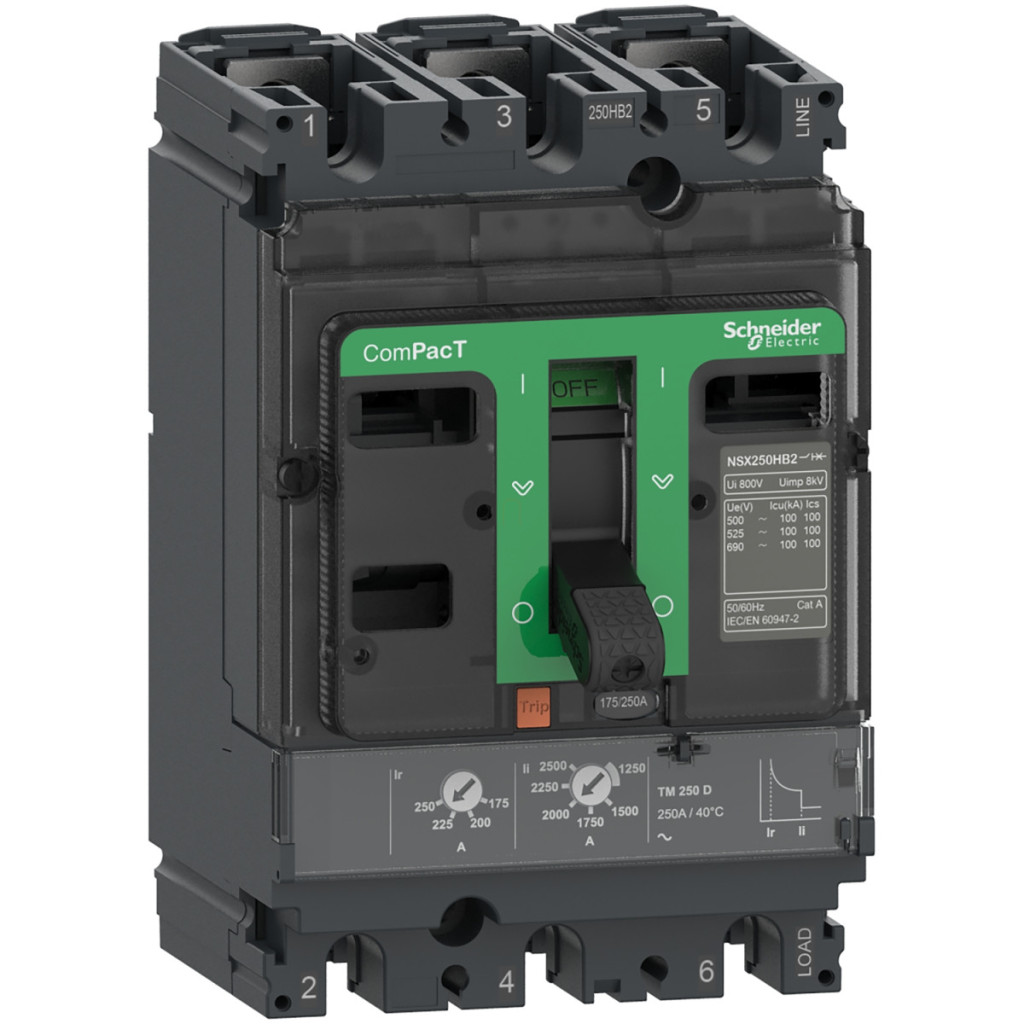

Schneider Electric ComPacT NSX (2021) - C25H3TM250 - Întrerupător NSX250H, 70 kA 415 VAC, unitate de declanșare TMD 250 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250H
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 250 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
70 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2)
65 kA Icu 440 V CA 50/60 Hz (IEC 60947-2)
50 kA Icu 500 V CA 50/60 Hz (IEC 60947-2) 35 kA Icu 525 V c.a. 50/60 Hz (IEC 60947-2) 10 kA Icu 660/690 V c.a. 50/60 Hz (IEC 60947-2) 85 kA Icu 240 V c.a. 50/60 Hz (UL 60947-4-1) 65 kA Icu 480 V c.a. 50/60 Hz (UL 60947-4-1) 15 kA Icu 600 V c.a. 50/60 Hz (UL 60947-4-1) Cod capacitate de întrerupere: H 70 kA 415 V c.a. Capacitate nominală de întrerupere în funcționare: 100 kA 220/240 V c.a. 50/60 Hz (IEC 60947-2)
70 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2)
65 kA 440 V c.a. 50/60 Hz (IEC 60947-2) 50 kA 500 V c.a. 50/60 Hz (IEC 60947-2) 35 kA 525 V c.a. 50/60 Hz (IEC 60947-2) 10 kA 660/690 V CA 50/60 Hz (IEC 60947-2)Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 250 A la 40 °C
Tip de setare a declanșării cu întârziere lungă: Ir (protecție termică) - Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă: 0,7...1 x In
Tipul setării întârzierii protecției cu întârziere lungă: tr - Fixă
Intervalul de setare a întârzierii lungi: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tip setare declanșare protecție instantanee: Ii - Reglabil
Interval setare declanșare protecție instantanee: 5...10 x In
Protecție la defect la împământare: Niciuna
Caracteristici fizice
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanța între conexiuni: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Număr de deschideri: 5 deschideri
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici electrice
Tensiune nominală de izolare: 800 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Durabilitate mecanică: 20.000 de cicluri
Rezistență electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disiparea puterii pe pol: 18,75 W
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 (IEC 60664-1)
Grad de protecție IP: IP40 (IEC 60529)
Grad de rezistență la impact IK: IK07 (IEC 62262)
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000...5000 m cu reducerea performanței
