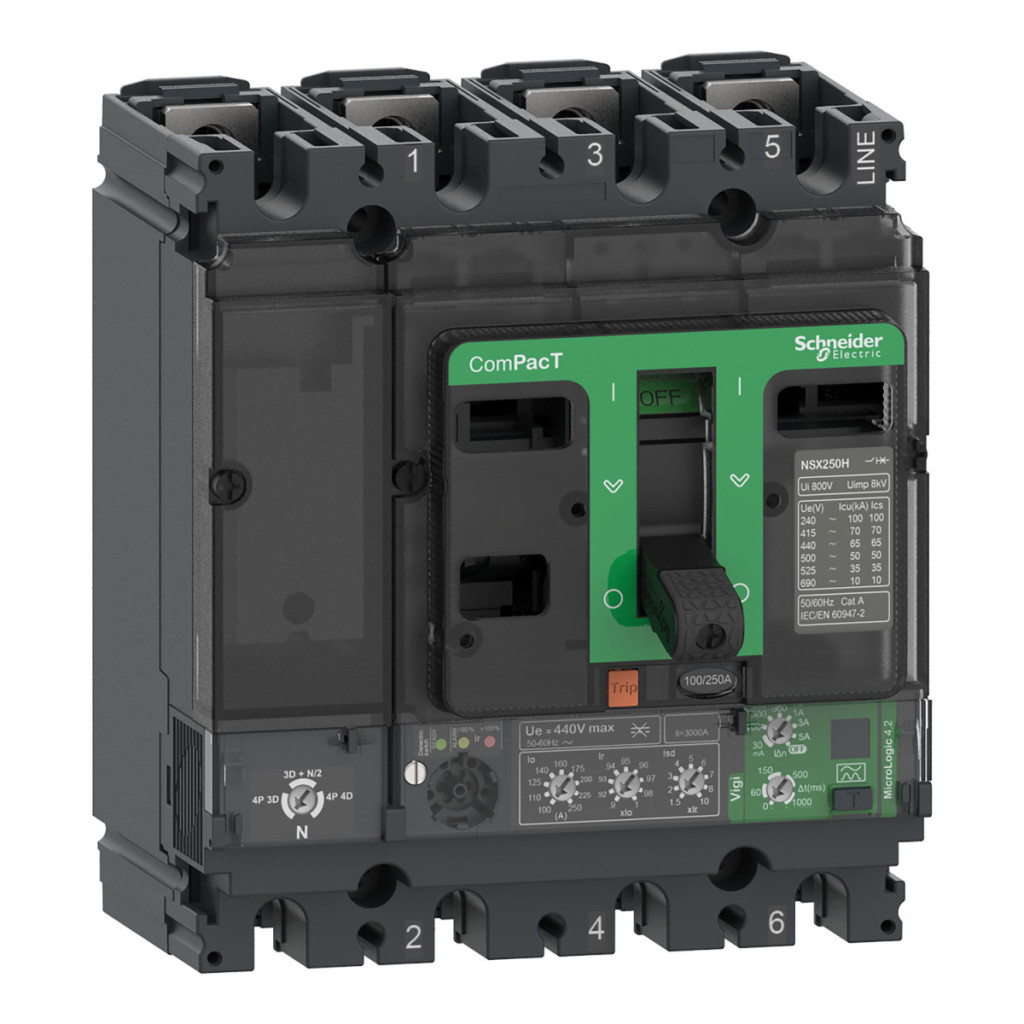

Întrerupătorul de circuit cu scurgere la pământ Schneider Electric ComPacT NSX250H reprezintă ultima generație de întrerupătoare de circuit compacte și performante. Acest întrerupător de 4 poli, cu numărul de referință C25H44V100, are un curent nominal de 100 A la o temperatură ambiantă de 40 °C și este proiectat în principal pentru utilizarea în sisteme de distribuție. O caracteristică specială a întrerupătorului este unitatea electronică de declanșare MicroLogic Vigi 4.2 integrată, care oferă funcții complexe de protecție. ComPacT NSX250H are o capacitate remarcabilă de întrerupere a scurtcircuitelor: 70 kA la 415 VAC, în conformitate cu IEC 60947-2. Oferă performanțe excelente la diferite niveluri de tensiune: 100 kA într-o rețea de 220/240 V c.a., 65 kA într-o rețea de 440 V c.a., 50 kA într-o rețea de 500 V c.a. și 35 kA într-o rețea de 525 V c.a. Întrerupătorul poate fi utilizat și la 660/690 VAC cu o capacitate de întrerupere de 10 kA. Dispozitivul este, de asemenea, conform cu standardul internațional UL 60947-4-1, cu o capacitate de întrerupere de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 15 kA la 600 V c.a. Unitatea de declanșare electronică MicroLogic 4.2 oferă funcții de protecție extrem de versatile (LSoIR): protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere fixă (So), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (R). Protecția la suprasarcină oferă 9 setări diferite în intervalul 40-100 A. Sensibilitatea la defect la pământ poate fi reglată într-un interval larg: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A și 5 A. Timpul de întârziere al scurgerii la pământ poate fi, de asemenea, personalizat: 0 ms, 60 ms, 150 ms, 500 ms și 1 s. NSX250H are protecție împotriva defectelor la împământare de clasa A, iar protecția conductorului neutru poate fi, de asemenea, setată: 0,5 x Ir (configurație 3D + N/2), 1 x Ir (configurație 4D) sau dezactivată (configurație 3D). Întrerupătorul ComPacT NSX250H are un design extrem de robust, care asigură 20.000 de cicluri de funcționare mecanică. Durata sa de viață electrică este, de asemenea, remarcabilă: 20.000 de cicluri la 440 V In/2 sarcină, 10.000 de cicluri la 440 V In sarcină, 10.000 de cicluri la 690 V In/2 sarcină și 5.000 de cicluri la 690 V In sarcină. Dispozitivul are un design cu comutator basculant și este instalat permanent. Carcasa dispozitivului este proiectată astfel încât conexiunile să fie accesibile din față, ceea ce facilitează instalarea și întreținerea. Întrerupătorul are dimensiuni compacte: lățime 140 mm, înălțime 161 mm, adâncime 86 mm. De asemenea, îndeplinește cerințele de izolare conform EN/IEC 60947-2, ceea ce face ca izolarea circuitului în scopuri de întreținere să fie sigură.
Schneider Electric ComPacT NSX (2021) - C25H44V100 - Întrerupător NSX250H, 70 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă: NSX250H
Tipul produsului sau al componentei: Întrerupător de circuit pentru defect la împământare
Aplicație: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a. 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
100 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
65 kA Icu 480 V CA 50/60 Hz conform UL 60947-4-1
15 kA Icu 600 V CA 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tip dispozitiv de control: Comutator basculant
Metodă de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In
Disipare de putere pe pol: 25 W N, 25 W L1 și L3, 20,6 W L2
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Funcții de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă, I: protecție instantanee la scurtcircuit, R: protecție împotriva defectelor la împământare
Valoarea nominală a unității de declanșare: 100 A la 40 °C
Tip de setare întârziere lungă Ir (protecție termică): 9 opțiuni de setare
Interval de setare a protecției cu întârziere lungă: 40...100 A
Tipul de setare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de reglare a întârzierii lungi: 400 s pentru 1,5 x Ir, 16 s pentru 6 x Ir, 11 s pentru 7,2 x Ir
Reglare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a protecției cu întârziere scurtă: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a protecției instantanee Ii: Fixă
Interval de setare a protecției instantanee: 1500 A
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Tip de setare a sensibilității protecției împotriva defectelor la împământare IΔn: Reglabilă
Interval de setare a sensibilității protecției împotriva defectelor la împământare: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT cu comutator rotativ IΔn
Tip de reglare a întârzierii protecției împotriva defectelor la împământare Δt: Reglabil
Reglare întârziere defect la împământare rezidual: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Alte caracteristici
Blocare selectivă pe zone ZSI: Niciuna
Număr de prize: 5 prize
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea capacității nominale de încărcare, 2000 m...5000 m cu reducerea capacității nominale de încărcare
