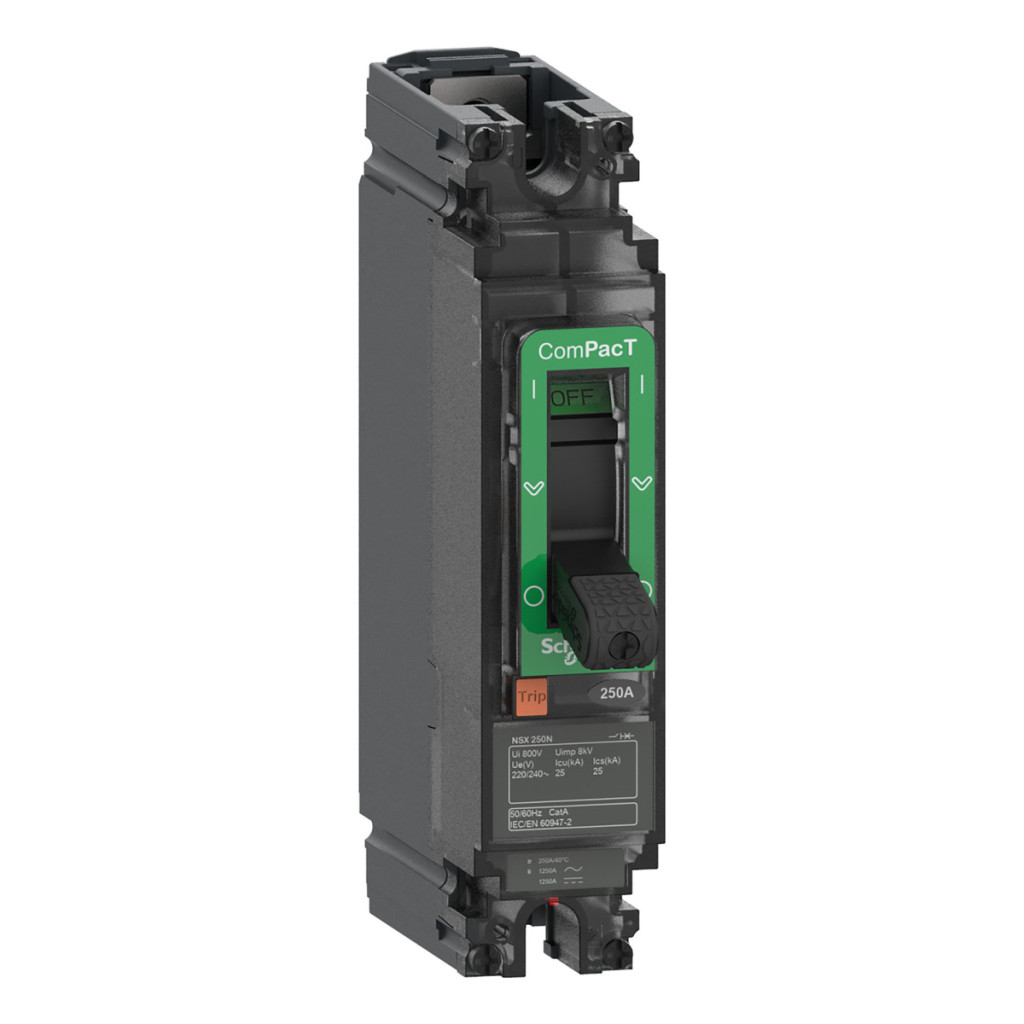

Un produs remarcabil din gama ComPacT NSX de la Schneider Electric este disjunctorul C25N1TM160, care garantează funcționarea sigură și fiabilă a sistemelor moderne de distribuție electrică. Acest întrerupător compact, dar puternic, aparține seriei ComPacT NSX250N, special concepută pentru a proteja rețelele de distribuție. C25N1TM160 este un întrerupător unipolar cu un curent nominal de 160 A, care funcționează optim la o temperatură ambiantă de 40 °C. Dispozitivul, care este echipat cu o unitate de declanșare TMD (termomagnetică), are o funcție dublă de protecție: pe de o parte, oferă protecție termică împotriva suprasarcinilor (funcția L) și, pe de altă parte, oferă protecție magnetică în cazul unui scurtcircuit (funcția I). Protecția termică este fixă și corespunde curentului nominal (1 x In), în timp ce declanșarea magnetică este activată la o valoare fixă de 850 A. Întrerupătorul are o capacitate de întrerupere remarcabilă, care variază la diferite niveluri de tensiune: 90 kA la 220/240 V c.a., 50 kA la 380/415 V c.a., 50 kA la 440 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Tensiunea nominală de funcționare este de 277 V c.a. la o frecvență de 50/60 Hz. Este de remarcat în mod special faptul că valoarea Ics (capacitatea de întrerupere în funcționare) este egală cu valoarea Icu (capacitatea maximă de întrerupere), ceea ce indică o calitate și o fiabilitate excelente. Acest întrerupător este de tip N, ceea ce înseamnă o capacitate de întrerupere de 25 kA la 240 V c.a. Durata de viață mecanică a întrerupătorului C25N1TM160 este de 10.000 de cicluri de comutație, în timp ce durata de viață electrică variază în funcție de sarcină: 10.000 de cicluri la jumătate din curentul nominal (In/2) și 5.000 de cicluri la curentul nominal complet (In) la 440 V. Tensiunea de izolație a dispozitivului este de 750 V c.a., în timp ce rezistența la tensiune de impuls este de 8 kV. Acesta este conform cu cerințele EN/IEC 60947-2 și este, de asemenea, adecvat pentru izolare în conformitate cu cerințele standardului. Întrerupătorul are dimensiuni compacte: lățime 35 mm, înălțime 161 mm și adâncime 86 mm. Este montat pe o placă posterioară și poate fi instalat atât în poziție orizontală, cât și verticală, chiar și culcat pe spate. Conexiunile sunt situate în partea din față, atât pe partea superioară, cât și pe cea inferioară, cu o distanță de conectare de 35 mm. Are protecție IP40 pe panoul frontal și rezistență la impact IK07. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat de la -25 °C la +70 °C, iar gama de temperaturi de depozitare este de la -50 °C la +85 °C. Poate fi utilizat la sarcină maximă până la o altitudine de 2000 m deasupra nivelului mării și la sarcină redusă până la 5000 m.
Schneider Electric ComPacT NSX (2021) - C25N1TM160 - Întrerupător NSX250N AC, 25 kA 240 VAC, unitate de declanșare TMD 160 A, 1P1d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250N
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Tablou de distribuție
Descrierea polilor: 1P
Descrierea polilor protejați: 1D
Caracteristici electrice
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 277 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 90 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: N 25 kA 240 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Comutator basculant
Metoda de montare a întrerupătorului: Fixă
Valoarea nominală a unității de declanșare: 160 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 1 x In
Tipul setării întârzierii protecției cu întârziere lungă tr: Fixă
Tipul setării declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 850 A
Protecție împotriva defectelor la împământare: Niciuna
Informații suplimentare
Tensiune nominală de izolare [Ui]: 750 V CA 50/60 Hz, conform cu IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV, conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 90 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: 10.000 de cicluri la 440 V In/2
5.000 de cicluri la 440 V In
Disipare de putere pe pol: 11,78 W
Caracteristici de montare
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Așezat pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Caracteristici fizice
Lățime (W): 35 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
