Schneider Electric ComPacT NSX (2021) - C25N1TM200 - Întrerupător NSX250N AC, 25 kA 240 VAC, unitate de declanșare TMD 200 A, 1P1d

Name: Schneider Electric ComPacT NSX (2021) - C25N1TM200 - Întrerupător NSX250N AC, 25 kA 240 VAC, unitate de declanșare TMD 200 A, 1P1d
Brand: Schneider Electric Zrt.
SKU: 3606481995957
Price: 2786.43 RON
Availability: InStock

2 786,43 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

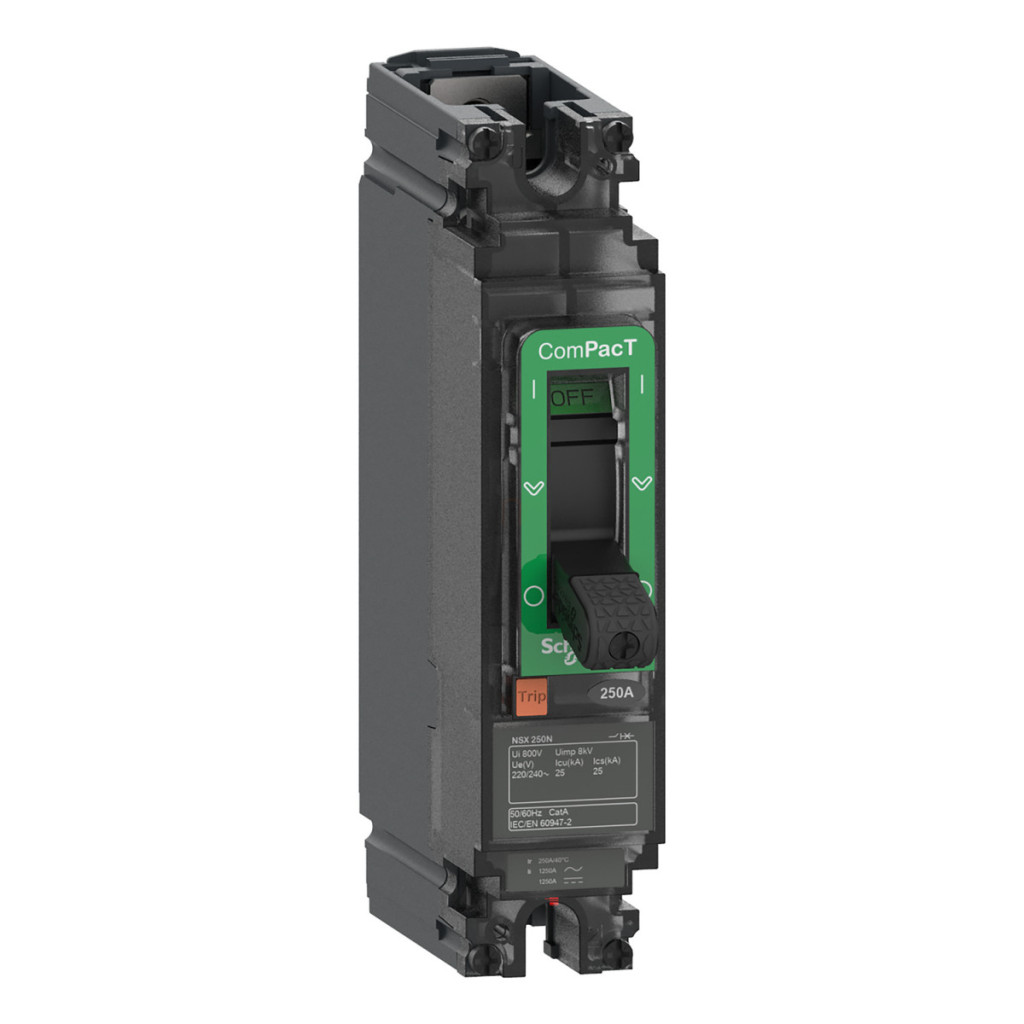

Întrerupătorul Schneider Electric ComPacT NSX seria C25N1TM200 este un dispozitiv de protecție fiabil pentru sistemele electrice industriale și comerciale. Acest întrerupător de circuit miniatural cu 1 pol (1P1D) are un curent nominal de 200 amperi la o temperatură ambiantă de 40 °C, ceea ce îl face o alegere excelentă pentru rețelele de distribuție cu cerințe de putere mai mari. Valoarea specială a produsului constă în capacitatea sa remarcabilă de întrerupere de 25 kA la 240 V c.a. (cod N), care oferă o protecție eficientă împotriva efectelor nocive ale supracurentului și scurtcircuitelor. Întrerupătorul ComPacT NSX250N este echipat cu o unitate de declanșare TMD (termomagnetică), care oferă protecție dublă: protecție L (termică) împotriva suprasarcinii și protecție I (magnetică) împotriva scurtcircuitelor. Protecția termică pe termen lung este setată la o valoare constantă (fixă) de 1×In, în timp ce protecția magnetică instantanee este calibrată la 850 A. Întrerupătorul miniatural funcționează la o tensiune de funcționare de 277 V c.a. 50/60 Hz și respectă cerințele EN/IEC 60947-2, inclusiv cerințele stricte privind detașabilitatea. Comanda basculantă permite o operare comodă și sigură. Întrerupătorul are o durată de viață electrică remarcabilă: 10.000 de cicluri de comutare la sarcină In/2 și 5.000 de cicluri la sarcină In completă la 440 V. Produsul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262, oferind o protecție adecvată chiar și în medii industriale. Designul de montare fixă este extrem de flexibil, deoarece poate fi montat orizontal sau vertical, fixat pe panoul din spate. Punctele de conectare sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Datorită dimensiunilor sale compacte (35 mm lățime, 161 mm înălțime, 86 mm adâncime), dispozitivul poate fi instalat cu ușurință în dulapuri de distribuție mai mici. Întrerupătorul NSX250N funcționează în mod fiabil chiar și în condiții de mediu extreme: Poate fi utilizat la temperaturi de funcționare cuprinse între -25 și +70 °C, la o umiditate relativă de până la 95% și la altitudini de până la 2000 de metri deasupra nivelului mării la sarcină maximă (cu reducerea sarcinii între 2000 și 5000 de metri). Produsul are categoria de supratensiune IV și gradul de poluare 3 conform IEC 60664-1, iar panoul frontal al carcasei dispozitivului oferă protecție la atingere II. Parametrii tehnici impresionanți, funcționarea fiabilă și instalarea ușoară fac din seria ComPacT NSX una dintre cele mai populare alegeri pentru protejarea rețelelor de distribuție electrică în rândul utilizatorilor profesioniști.

Schneider Electric ComPacT NSX (2021) - C25N1TM200 - Întrerupător NSX250N AC, 25 kA 240 VAC, unitate de declanșare TMD 200 A, 1P1d date tehnice

Date generale

Seria: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX250N

Tipul produsului sau al componentei: Întrerupător

Aplicația dispozitivului: Distribuție

Descrierea polilor: 1P

Descrierea polilor protejați: 1D

Parametri electrici

Curent nominal [In]: 200 A la 40 °C

Tensiune nominală de funcționare [Ue]: 277 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvat pentru secționare: Da, în conformitate cu EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de rupere

Capacitate de rupere: 90 kA Icu la 220/240 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
35 kA Icu 525 V AC 50/60 Hz în conformitate cu IEC 60947-2
10 kA Icu 660/690 V AC 50/60 Hz în conformitate cu IEC 60947-2

Cod capacitate de rupere: N 25 kA 240 V AC

Unitate de declanșare

Denumire unitate de declanșare: TM-D

Tehnologie unitate de declanșare:Termomagnetică

Funcții de protecție ale unității de declanșare: LI

Valoare nominală a unității de declanșare: 200 A la 40 °C

Tipul de reglare a declanșării pe termen lung Ir (protecție termică): Fixă

Interval de reglare a declanșării protecției pe termen lung [Ir]: 1 x In

Tipul de reglare a întârzierii protecției pe termen lung tr: Fixă

Tipul de reglare a declanșării protecției instantanee Ii: Fixă

Intervalul de reglare a declanșării protecției instantanee [Ii]: 850 A

Protecție împotriva defectelor la împământare: Niciuna

Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)

Caracteristici mecanice

Tip de control: Comutator basculant

Metodă de montare a întrerupătorului: Fixă

Suport de montare: Placă posterioară

Poziție de montare: Orizontală și verticală
Drept pe placa posterioară

Conexiune superioară: Frontală

Conexiune inferioară: Față

Distanță de conectare: 35 mm

Dimensiuni și durată de viață

Lățime (W): 35 mm

Înălțime (H): 161 mm

Adâncime (D): 86 mm

Durată de viață mecanică: 10.000 de cicluri

Durată de viață electrică: 10.000 de cicluri la 440 V In/2
5.000 de cicluri la 440 V In

Disipare de putere pe pol: 15,4 W

Condiții de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: IV

Clasa de protecție a contactului electric: Clasa II pe panoul frontal

Grad de contaminare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Temperatura ambiantă în timpul funcționării:-25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Umiditate relativă: 0...95 %

Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii

Date

Lățime

130 mm

Lungime

180 mm

Înălțime

80 mm

EAN prezentat

3606481995957

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,281 kg/bucată

Numar articol

3606481995957
