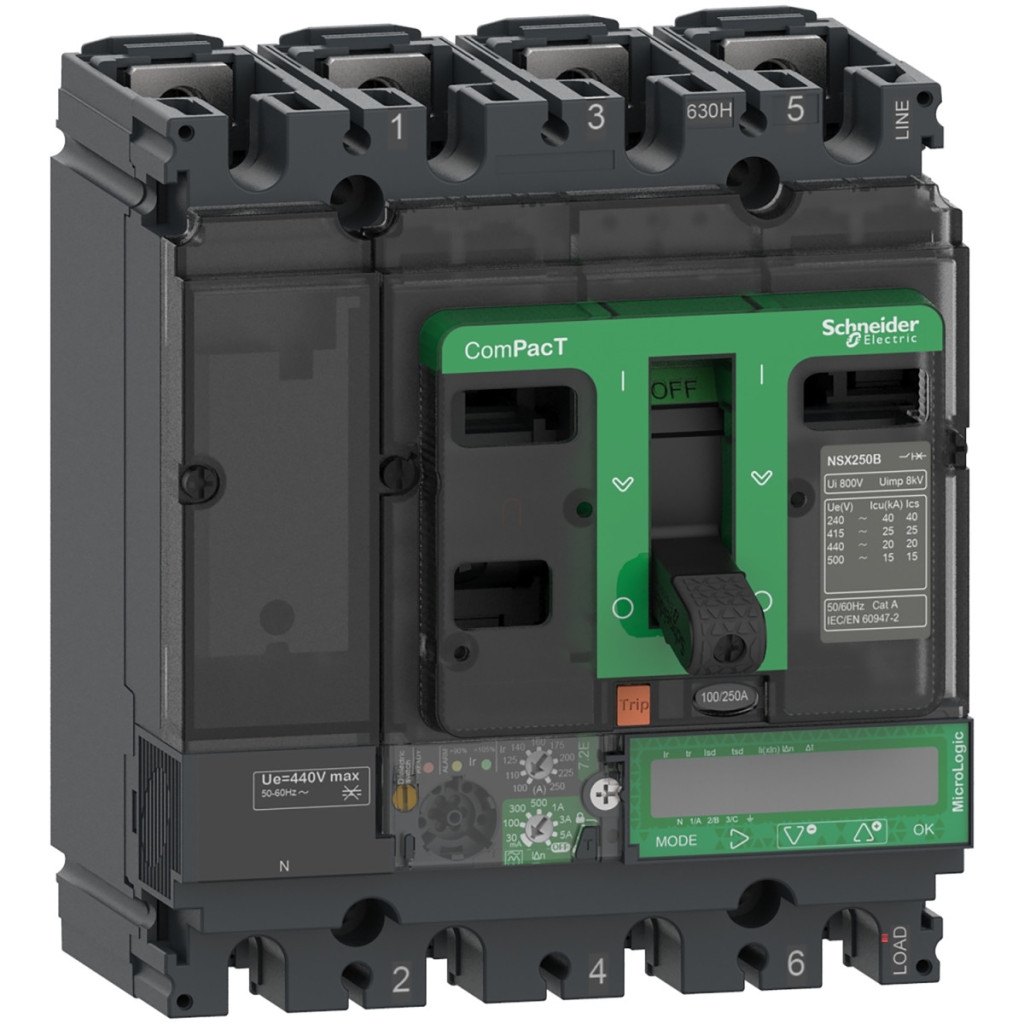

Schneider Electric ComPacT NSX (2021) - C25N47E100 - Întrerupător NSX250N, 50 kA 415 VAC, MicroLogic 7.2 E Unitate de declanșare Vigi 100 A, 4P4d Date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250N
Tipul produsului sau al componentei: Întrerupător de protecție împotriva curentului de defect
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului zero: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 90 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
50 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
36 kA Icu 500 V c.a. 50/60 Hz (IEC 60947-2)
35 kA Icu 525 V c.a. 50/60 Hz (IEC 60947-2)
10 kA Icu 660/690 V CA 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V CA 50/60 Hz (UL 60947-4-1)
50 kA Icu 480 V c.a. 50/60 Hz (UL 60947-4-1)
15 kA Icu 600 V c.a. 50/60 Hz (UL 60947-4-1)
Cod capacitate de rupere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Curent nominal al unității de declanșare: 100 A la 40 °C
Setări de protecție
Setare protecție suprasarcină (Ir): 40...100 A, reglabilă în 9 trepte
Timp de întârziere la suprasarcină (tr): 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Protecție întârziată la scurtcircuit (Isd): 1,5...10 x Ir, reglabilă
Timp de întârziere la scurtcircuit (tsd): 0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Protecție instantanee la scurtcircuit (Ii): 1,5...15 x In, reglabilă
Protecție la curent de defect
Protecție la curent de defect: Integrată
Clasă de protecție la curent de defect: Clasa A
Setare sensibilitate curent de defect (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT folosind comutatorul rotativ IΔn
Setarea timpului de întârziere a curentului de defect (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Indicatori și afișaj
Indicatori locali: LED intermitent (verde) pentru disponibilitate operațională
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente
Indicatori de întreținere
Valori instantanee și de cerere
Maxime/minime
Setări de protecție și alarmă
Calitatea energiei
Măsurarea puterii
Curentul și puterea solicitate
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Montare
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plat pe partea din spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție a contactului electric: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
