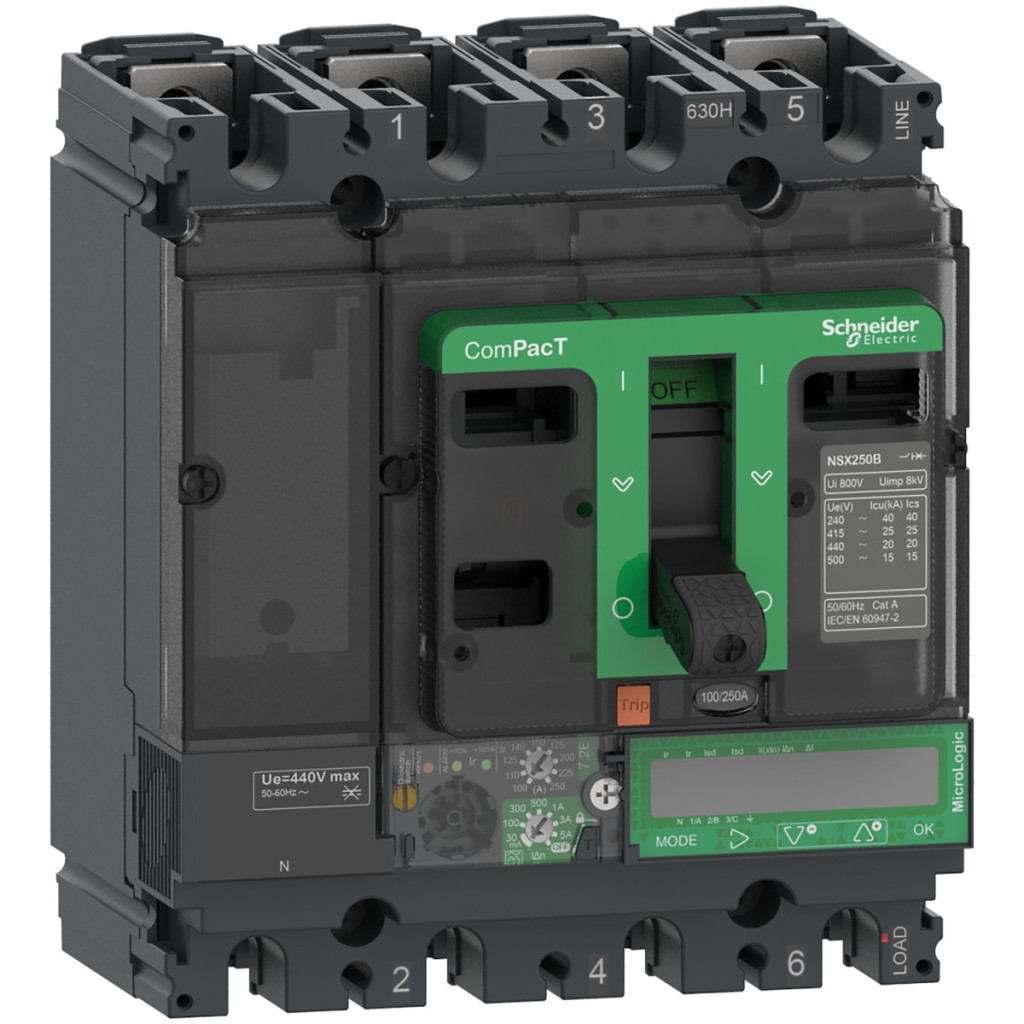

Schneider Electric ComPacT NSX (2021) - C25N47E160 - Întrerupător NSX250N, 50 kA 415 VAC, MicroLogic 7.2 E Vigi unitate de eliberare 160 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250N
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
90 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V c.a. 50/60 Hzconform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
50 kA Icu 480 V c.a. 50/60 Hzconform UL 60947-4-1
15 kA Icu la 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă Informații suplimentare Tensiune nominală de izolare: 500 V c.a. 50/60 Hz Tensiune nominală de impuls rezistentă: 8 kV Capacitate nominală de întrerupere: 90 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 440 V c.a. 50/60 Hzconform IEC 60947-2
36 kA la 500 V CA 50/60 Hz conform IEC 60947-2
35 kA la 525 V CA 50/60 Hz conform IEC 60947-2
10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Pierdere de putere pe pol: 25 W N, 25 W L1 și L3, 20,6 W L2
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe partea posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Funcții de protecție
Tip de protecție: L: protecție la suprasarcină (pe termen lung), S: protecție la scurtcircuit pe termen scurt, I: protecție la scurtcircuit instantaneu, R: protecție la defect la împământare
Curent nominal al unității de declanșare: 160 A la 40 °C
Tipul setării de declanșare pe termen lung Ir (protecție termică): 9 setări reglabile
Intervalul de setare a protecției pe termen lung: 63...160 A Tipul setării întârzierii protecției pe termen lung tr: Reglabil Interval de reglare a întârzierii pe termen lung: 15...400 s pentru 1,5 x Ir, 0,5...16 s pentru 6 x Ir, 0,35...11 s pentru 7,2 x Ir Setare protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției de scurtă durată Isd: Reglabil
Intervalul de setare a declanșării protecției de scurtă durată: 1,5...10 x Ir
Tip setare întârziere protecție pe termen scurt tsd: Reglabil
Interval setare întârziere pe termen scurt: 0…0,4 s I²t=oprit, 0,1…0,4 s I²t=pornit
Tip setare declanșare protecție instantanee Ii: Reglabil
Interval de reglare a declanșării protecției instantanee: 1,5...15 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție la defect la pământ IΔn: Reglabil
Interval de setare sensibilitate protecție la defect la pământ: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT utilizând comutatorul rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la împământare Δt: Reglabil
Setare întârziere defect rezidual la împământare: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Afișaje și comunicare
Blocare selectivă pe zone ZSI: Niciuna
Număr de prize: 5 prize
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente, Indicatori de întreținere, Valori instantanee și solicitate, Valori maxime/minime, Setări de protecție și alarmă, Calitatea energiei, Măsurarea energiei, Cerere de putere și curent
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C Umiditate relativă: 0…95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
