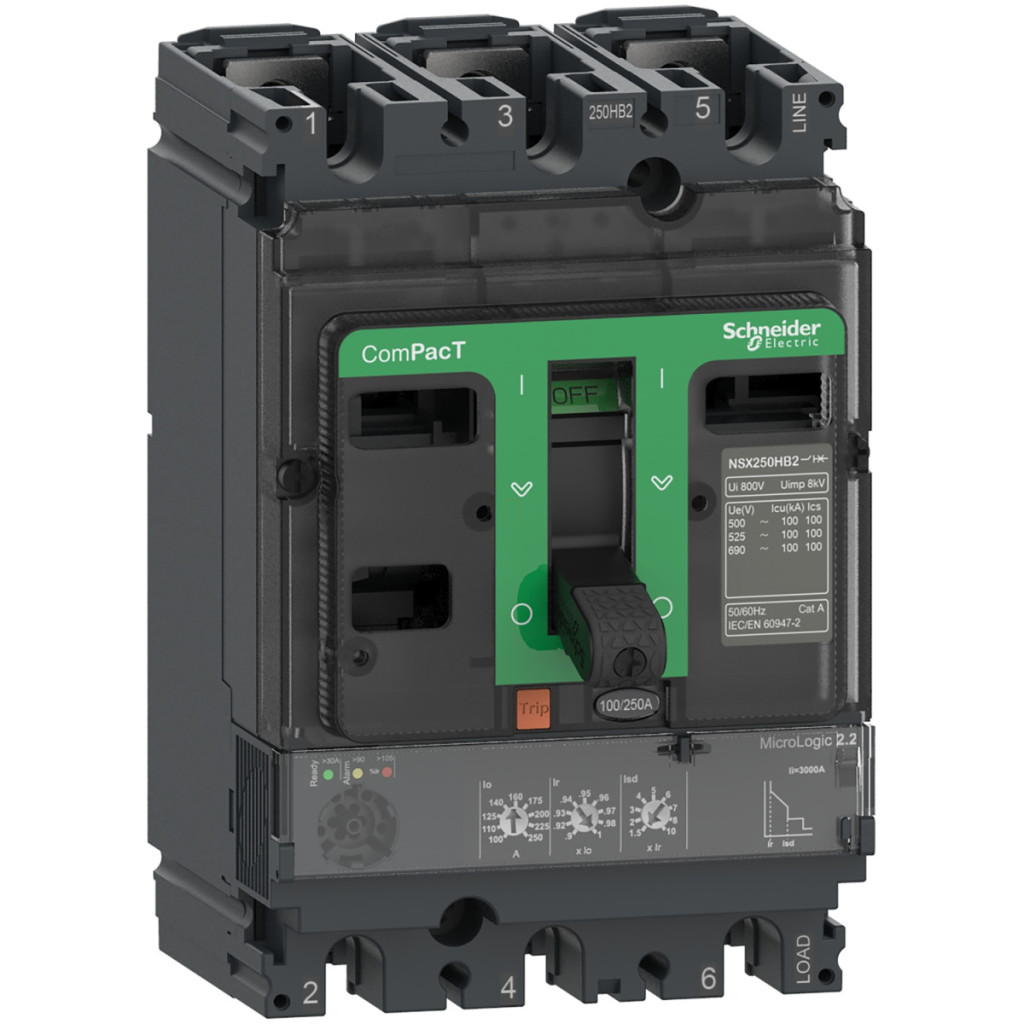

Schneider Electric ComPacT NSX (2021) - C25R32D160 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de eliberare MicroLogic 2.2 160 A, 3P3d

Lățime: 140 mm

Lungime: 200 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C25R32D160 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de eliberare MicroLogic 2.2 160 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C25R32D160 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de eliberare MicroLogic 2.2 160 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482000964
Price: 9045.38 RON
Availability: InStock

9 045,38 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric ComPacT NSX C25R32D160 este un reprezentant de frunte al protecției fiabile a rețelelor electrice, oferind performanțe remarcabile și funcții de protecție flexibile. Acest disjunctor cu 3 poli și protecție 3D face parte din seria ComPacT NSX250R și a fost dezvoltat special pentru protecția rețelelor de distribuție. Modelul C25R32D160 are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 690 V c.a. Dispozitivul are o capacitate de întrerupere impresionantă: 200 kA la 220/240 V c.a., 380/415 V c.a. și 440 V c.a., 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Codul capacității de întrerupere este R 200 kA 415 V c.a., ceea ce indică performanța și fiabilitatea excepționale ale dispozitivului chiar și la sarcini mari. Întrerupătorul C25R32D160 este dotat cu o unitate de declanșare electronică MicroLogic 2.2, care oferă funcții avansate de protecție LSoI (pe termen lung, pe termen scurt și instantanee). Unitatea de declanșare funcționează la un curent nominal de 160 A la 40 °C și oferă o gamă largă de setări pentru o protecție precisă. Protecția împotriva suprasarcinilor cu întârziere lungă (Ir) poate fi setată la 9 setări diferite în intervalul 63-160 A, în timp ce protecția împotriva scurtcircuitelor cu întârziere scurtă (Isd) poate fi configurată, de asemenea, la 9 setări diferite în intervalul 1,5-10 x Ir. Protecția instantanee la scurtcircuit (Ii) are o valoare fixă de 2400 A. Memoria termică este de 20 de minute înainte și după declanșare, ceea ce oferă o protecție suplimentară împotriva suprasolicitării repetate. Caracteristicile speciale ale întrerupătorului includ comanda cu manetă, montarea fixă și opțiuni versatile de montare: poate fi montat orizontal, vertical sau pe spate. Atât conexiunile superioare, cât și cele inferioare sunt realizate din față, cu o distanță de conectare de 35 mm. Dispozitivul are, de asemenea, un sistem de semnalizare locală: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Întrerupătorul C25R32D160 are o durată de viață mecanică de 20.000 de cicluri Durata de viață electrică este de 20.000 de cicluri la o sarcină de 440 V In/2, 10.000 de cicluri la o sarcină de 440 V In, 10.000 de cicluri la o sarcină de 690 V In/2 și 5.000 de cicluri la o sarcină de 690 V In. Întrerupătorul Schneider Electric ComPacT NSX250R C25R32D160 are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm. Caracteristicile sale remarcabile din punct de vedere al mediului includ o temperatură de funcționare cuprinsă între -25 și 70 °C, umiditate relativă de 0 până la 95% și funcționare fără degradarea performanței la altitudini de până la 2000 m deasupra nivelului mării.

Schneider Electric ComPacT NSX (2021) - C25R32D160 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de eliberare MicroLogic 2.2 160 A, 3P3d date tehnice

Caracteristici generale

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX250R

Tipul produsului sau al componentei: Întrerupător

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Descrierea polilor protejați: 3D

Caracteristici electrice

Curent nominal [In]: 160 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvat pentru izolație: Da, conform cu EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de rupere:

200 kA Icu la 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2

200 kA Icu la 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2

200 kA Icu 440 V c.a. 50/60 Hz, conform cu IEC 60947-2

80 kA Icu 500 V c.a. 50/60 Hz, conform standardului IEC 60947-2

65 kA Icu la 525 V CA 50/60 Hz, conform standardului IEC 60947-2

45 kA Icu la 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2

Cod capacitate de rupere: R 200 kA 415 V AC

Unitate de declanșare

Denumire unitate de declanșare: MicroLogic 2.2

Tehnologie unitate de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoI

Curent nominal al unității de declanșare: 160 A la 40 °C

Tip de protecție:

L: protecție la suprasarcină (întârziere lungă)

So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă

I: protecție instantanee la scurtcircuit

Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile

Interval de reglare a protecției cu întârziere lungă [Ir]: 63...160 A

Tip de reglare a întârzierii protecției cu întârziere lungă tr: Fixă

Interval de reglare a întârzierii lungi [tr]:

400 s la 1,5 x Ir

16 s la 6 x Ir

11 s la 7,2 x Ir

Memorie termică: 20 minute înainte și după declanșare

Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil 9 setări

Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir

Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă

Tipul de setare a declanșării protecției instantanee Ii: Fixă

Intervalul de setare a declanșării protecției instantanee [Ii]: 2400 A

Protecție împotriva defectelor la împământare: Niciuna

Blocare selectivă pe zone ZSI: Niciuna

Caracteristici mecanice

Tip de control: Manetă de comutare

Metodă de montare a întrerupătorului: Fixă

Suport de montare: Panou posterior

Poziție de montare: Orizontală și verticală, montabil pe panoul posterior

Conexiune superioară: Frontală

Conexiune inferioară: Față

Distanță de conectare: 35 mm

Număr de compartimente: 5 compartimente

Indicatori

Indicație locală:

LED intermitent (verde) pentru starea de pregătire

LED 105% Ir (roșu) pentru suprasarcină

LED 90% Ir (portocaliu) pentru suprasarcină

Durabilitate

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică:

20.000 de cicluri la 440 V In/2

10.000 de cicluri la 440 V In

10.000 de cicluri la 690 V In/2

5000 cicluri la 690 V In

Parametri electrici

Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz

Tensiune nominală de impuls [Uimp]: 8 kV

Capacitate nominală de întrerupere în funcționare [Ics]:

200 kA la 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2

200 kA la 380/415 V c.a. 50/60 Hz, conform standardului IEC 60947-2

200 kA 440 V c.a. 50/60 Hz, conform standardului IEC 60947-2

80 kA 500 V c.a. 50/60 Hz, conform cu IEC 60947-2

65 kA la 525 V c.a. 50/60 Hz, conform cu IEC 60947-2

45 kA la 660/690 V c.a. 50/60 Hz, conform standardului IEC 60947-2

Dispersie de putere pe pol: 17,6 W

Caracteristici fizice

Lățime (W): 105 mm

Înălțime (H): 161 mm

Adâncime (D): 86 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasă de protecție la atingere: Clasa II pe panoul frontal

Grad de poluare: 3, conform IEC 60664-1

Grad de protecție IP: IP40, conform IEC 60529

Rezistență la impact IK: IK07, conform standardului IEC 62262

Temperatura ambiantă de funcționare: -25...70 °C

Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea puterii, 2000 m...5000 m cu reducerea puterii

Date

Lățime

140 mm

Lungime

200 mm

Înălțime

110 mm

EAN prezentat

3606482000964

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,045 kg/bucată
