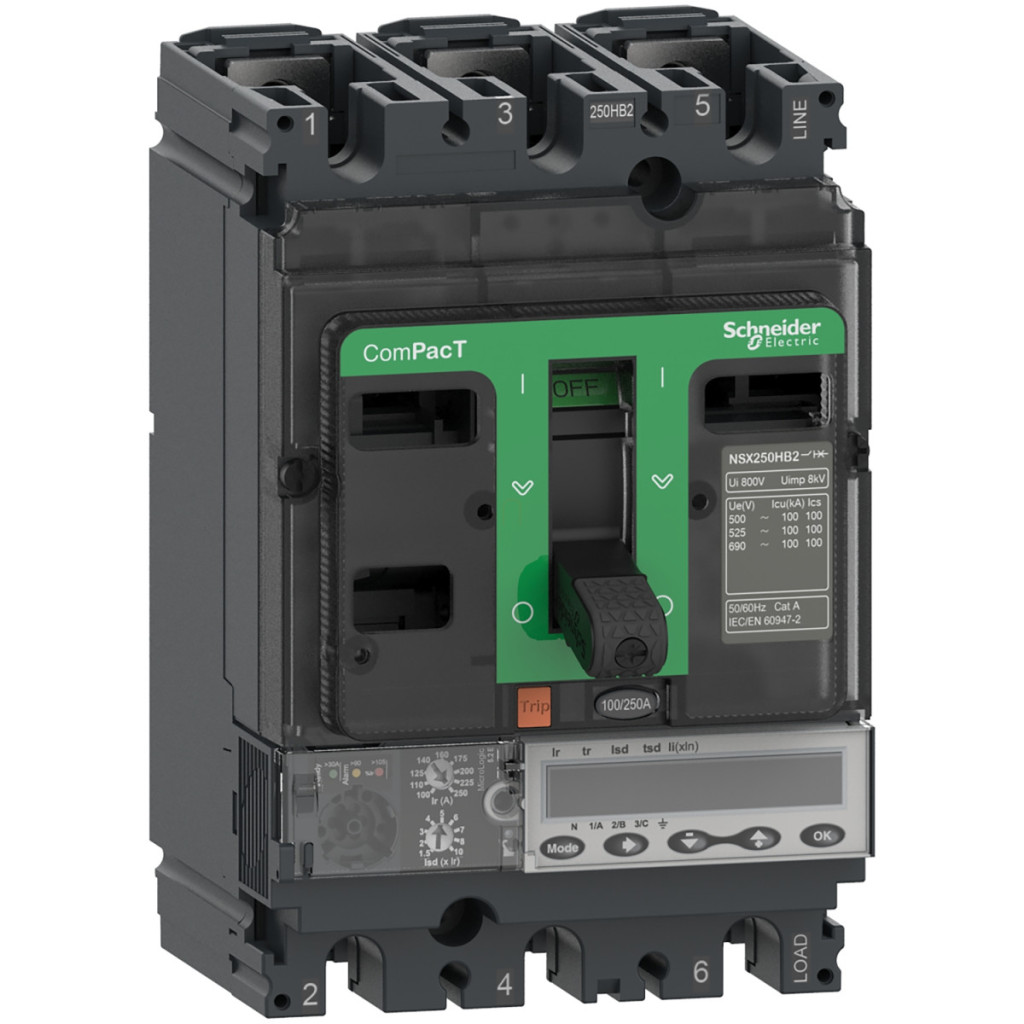

Întrerupătorul C25R35E250 din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție a circuitului extrem de puternic și fiabil, conceput special pentru protejarea rețelelor de distribuție. Acest întrerupător compact, dar robust, NSX250R are un curent nominal de 250 A la o temperatură ambiantă de 40 °C și o capacitate de întrerupere remarcabilă de 200 kA la un nivel de tensiune de 415 VAC. Dispozitivul are un design trifazic (3P) și oferă protecție pentru toți cei trei poli. Unitatea de declanșare electronică MicroLogic 5.2 E încorporată oferă funcții avansate de protecție LSI: protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (S) și protecție la scurtcircuit instantaneu (I). Acest sistem complex de protecție poate fi parametrizat cu o precizie extremă pentru a se adapta diferitelor cerințe de aplicare. Intervalul de setare a protecției cu întârziere lungă poate fi reglat în 9 trepte între 100 și 250 A, în timp ce protecția cu întârziere scurtă poate fi reglată în 9 trepte între 1,5 și 10 x Ir. Protecția instantanee la scurtcircuit poate fi setată în intervalul 1,5-12 x In. Dispozitivul are, de asemenea, o memorie termică care stochează starea înainte și după declanșare timp de 20 de minute. Disjunctorul dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care îmbunătățește semnificativ selectivitatea în sistemele de distribuție complexe. Afișajul LCD și indicatorii de stare LED (LED verde intermitent pentru starea de funcționare, LED roșu pentru suprasarcină de 105%, LED portocaliu pentru suprasarcină de 90%) oferă feedback vizual imediat cu privire la starea de funcționare. Dispozitivul are, de asemenea, funcții avansate de măsurare a energiei și de comunicare a datelor, inclusiv jurnale de evenimente cu marcaj temporal, măsurarea valorilor maxime/minime, indicatori de întreținere, indicatori de calitate a energiei și măsurarea consumului de energie. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri de comutare, iar durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. Dispozitivul are o funcționare de tip comutator și un mod de instalare fix. Este montat pe o placă de bază și poate fi instalat atât în poziție orizontală, cât și verticală. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Întrerupătorul ComPacT NSX250R are, de asemenea, caracteristici de mediu remarcabile: o temperatură de funcționare cuprinsă între -25 și 70 °C, protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Are protecție la atingere de clasa II pe panoul frontal și aparține categoriei III de supratensiune. Dispozitivul are dimensiuni compacte: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cu o greutate netă de 2,4 kg.
Schneider Electric ComPacT NSX (2021) - C25R35E250 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de declanșare MicroLogic 5.2 E 250 A, 3P3d date tehnice
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea prescurtată a dispozitivului: NSX250R
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal: 250 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare la deconectare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 200 kA Icu la 220/240 V c.a. 50/60 Hz; 200 kA Icu la 380/415 V c.a. 50/60 Hz; 200 kA Icu la 440 V CA 50/60 Hz; 80 kA Icu la 500 V CA 50/60 Hz; 65 kA Icu la 525 V CA 50/60 Hz; 45 kA Icu pentru 660/690 V c.a. 50/60 Hz. Cod capacitate de întrerupere: R 200 kA 415 V c.a. Denumirea unității de declanșare: MicroLogic 5.2 E. Tehnologia unității de declanșare: Funcții de protecție electronică ale unității de declanșare: LSI Tip de control: Comutator Metodă de montare a întrerupătorului: Fix Caracteristici suplimentare 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: Echivalentă cu valorile capacității de întrerupere
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2; 10.000 de cicluri la 440 V In; 10.000 de cicluri la 690 V In/2; 5.000 de cicluri la 690 V In
Disipare de putere pe pol: 17,6 W
Caracteristici de montare și conectare
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Caracteristici de declanșare
Tip de protecție: L: protecție la suprasarcină (întârziere lungă); S: protecție la scurtcircuit cu întârziere scurtă; I: protecție instantanee la scurtcircuit Valoarea nominală a unității de declanșare: 250 A la 40 °C Interval de reglare pentru protecția cu întârziere lungă: 100...250 A. Interval de reglare pentru protecția cu întârziere scurtă: 1,5...10 x Ir. Interval de reglare pentru protecția instantanee: 1,5...12 x In
Dimensiuni și greutate
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,4 kg
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără restricții; 2000 m...5000 m cu restricții
