Întrerupătoarele din seria ComPacT NSX de la Schneider Electric oferă o protecție excepțională pentru sistemele de distribuție electrică. Dispozitivul NSX250R, cu numărul de articol C25R36E100, are un curent nominal de 100 A și o capacitate de întrerupere extrem de ridicată de 200 kA la 415 VAC, oferind performanțe excepționale chiar și în cele mai exigente medii industriale. În centrul întrerupătorului se află unitatea electronică avansată MicroLogic 6.2 E, care oferă funcții complexe de protecție: protecție împotriva suprasarcinilor cu întârziere lungă (L), protecție împotriva scurtcircuitelor cu întârziere scurtă (S), protecție instantanee împotriva scurtcircuitelor (I) și protecție împotriva defectelor la împământare (G). Unitatea de declanșare are 9 setări diferite pentru protecția cu întârziere lungă, iar curentul de declanșare poate fi reglat între 40 și 100 A. Dispozitivul permite o întârziere de 15-400 secunde pentru protecția la suprasarcină la 1,5×Ir, în timp ce întârzierea poate fi setată mai scurt pentru suprasarcini mai mari. Funcția de memorie termică stochează istoricul sarcinii pentru 20 de minute înainte și după deconectare. Întrerupătorul ComPacT NSX250R are un design cu 3 poli (3P) cu poli protejați 3D. Dispozitivul are o tensiune de izolare de 800 V CA 50/60 Hz și o tensiune de impuls de 8 kV. Tensiunea sa de funcționare este de 690 V CA 50/60 Hz. Disjunctorul are, de asemenea, o funcție de izolare care respectă standardul EN/IEC 60947-2. Categoria de utilizare A indică faptul că dispozitivul este adecvat pentru aplicații de distribuție. Durata de viață mecanică a disjunctorului este de 20.000 de cicluri, în timp ce durata de viață electrică depinde de sarcină: 20.000 de cicluri la 440 V cu sarcină In/2 și 10.000 de cicluri la sarcină maximă; 10.000 de cicluri la 690 V cu sarcină In/2 și 5.000 de cicluri la sarcină maximă. Disiparea de putere pe pol este de 17,6 W. Dispozitivul este montat pe panoul din spate în poziție orizontală sau verticală. Atât punctele de conectare superioare, cât și cele inferioare sunt situate în partea din față, cu o distanță de conectare de 35 mm. Unitatea de eliberare are funcții avansate de comunicare și măsurare: măsurarea energiei, valori maxime/minime, evenimente marcate cu data și ora și tabele de evenimente, valori instantanee și la cerere, cererea de curent și putere, indicatori de întreținere, calitatea energiei, setări de protecție și alarmă pot fi monitorizate prin intermediul afișajului LCD. Dispozitivul este, de asemenea, echipat cu indicatori locali: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o sarcină de 90%. Dispozitivul de întrerupere are, de asemenea, un blocaj de selectare a zonei (ZSI). Dispozitivul are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg.

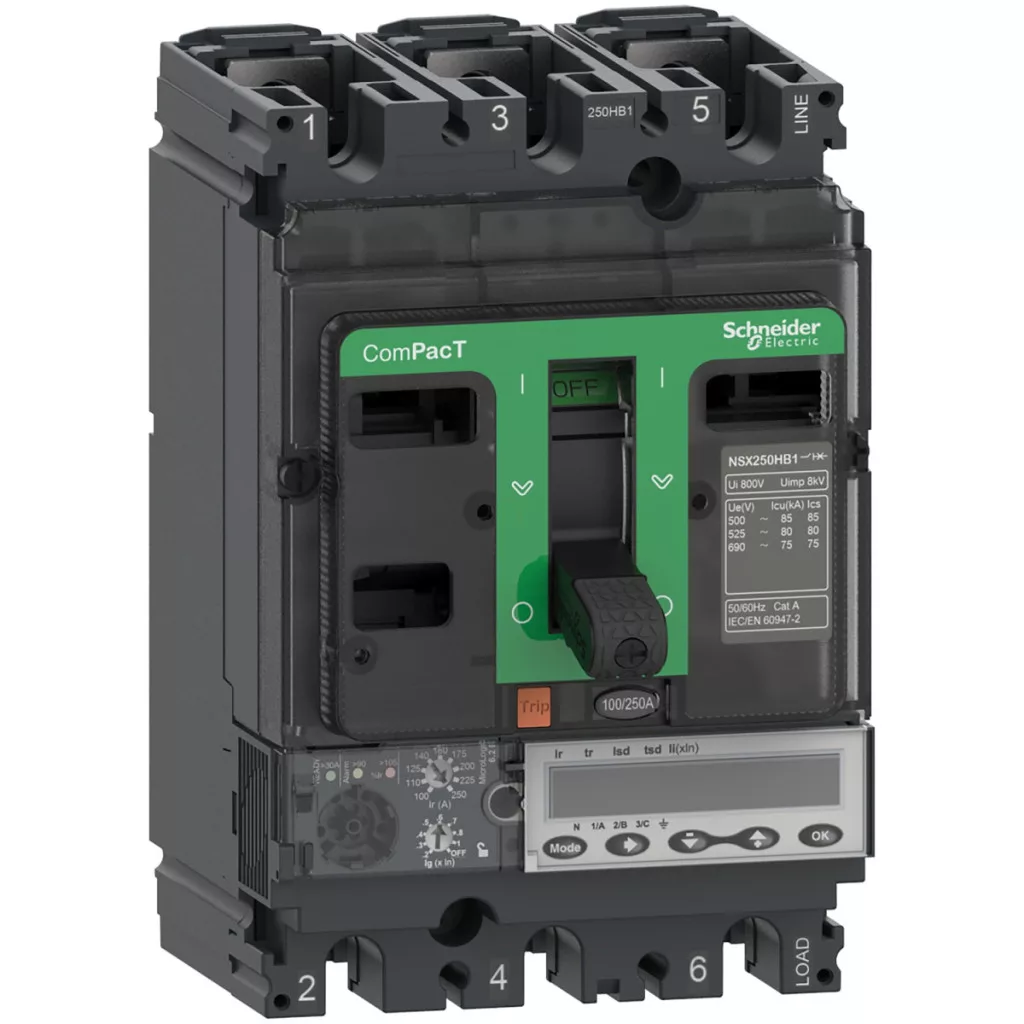

Schneider Electric ComPacT NSX (2021) - C25R36E100 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.2 E 100 A, 3P3d date tehnice
Caracteristici principale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250R
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Parametri electrici
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
80 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
65 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
45 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție împotriva defectelor la împământare
Setări unitate de declanșare
Valoare nominală unitate de declanșare: 100 A la 40 °C
Tip setare declanșare cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției cu întârziere lungă [Ir]: 40...100 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere lungă [tr]: 15...400 s la 1,5 x valoarea Ir
0,5...16 s la 6 x valoarea Ir
0,35...11 s la 7,2 x valoarea Ir
Memorie termică: 20 minute înainte și după oprire
Tip setare declanșare protecție cu întârziere scurtă Isd: Reglabil
Interval setare protecție cu întârziere scurtă [Isd]: 1,5...10 x Ir Tipul de setare a declanșării protecției instantanee Ii: Reglabil Intervalul de setare a declanșării protecției instantanee [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Tipul de setare a declanșării protecției împotriva defectelor la împământare Ig: Reglabil 9 setări
Intervalul de setare a declanșării protecției împotriva defectelor la împământare [Ig]: 0,4...1 x In In = 40 A
0,2...1 x In pentru In > 40 A
Ig activare/dezactivare
Informații suplimentare
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date de comunicare: Valori maxime/minime
Istoric cu marcaj temporal și tabele de evenimente
Valori instantanee și de cerere
Cerere de curent și putere
Indicatori de întreținere
Calitatea energiei
Setări de protecție și alarmă
Măsurarea energiei
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii nominale
2000 m...5000 m cu reducere a puterii nominale
Dimensiuni și greutate
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
