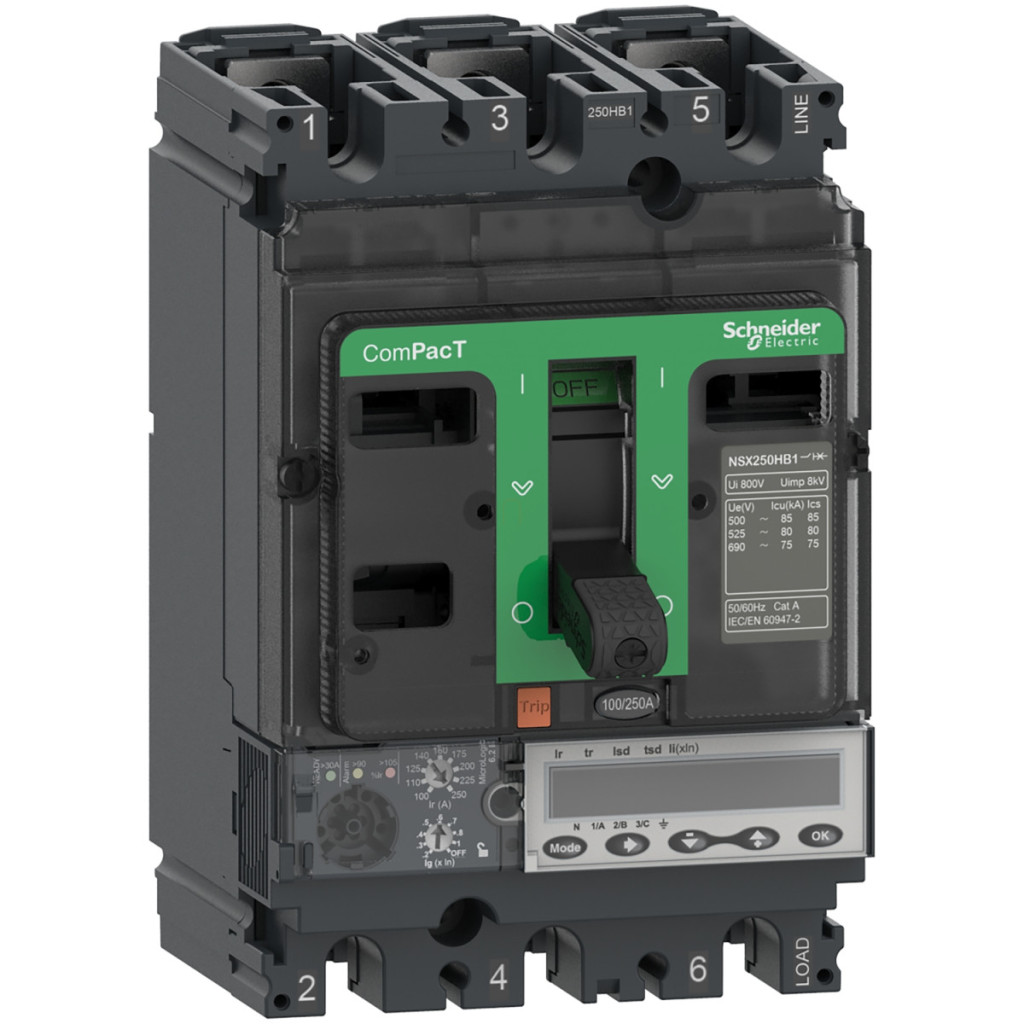

Întrerupătorul Schneider Electric ComPacT NSX seria C25R36E160 este o alegere excelentă pentru asigurarea unui nivel ridicat de protecție în sisteme complexe de distribuție. Acest întrerupător cu 3 poli este potrivit în special pentru medii industriale și comerciale, unde fiabilitatea și funcțiile precise de protecție sunt esențiale pentru a asigura funcționarea continuă. Tipul ComPacT NSX250R are o capacitate remarcabilă de întrerupere a scurtcircuitelor: 200 kA la 220/240 V c.a., 380/415 V c.a. și 440 V c.a., 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. – toate în conformitate cu IEC 60947-2. Întrerupătorul are un cod R200 kA 415 V CA, care indică performanța sa excepțională la scurtcircuit. Dispozitivul are un curent nominal de funcționare de 160 A la 40 °C și o tensiune nominală de funcționare de 690 V CA 50/60 Hz. Tensiunea de izolare este de 800 V c.a., iar rezistența la tensiune de impuls este de 8 kV. Întrerupătorul, echipat cu o unitate de declanșare electronică MicroLogic 6.2 E, oferă funcții de protecție LSIG: protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (G). Intervalul de reglare a protecției la suprasarcină este de 63-160 A, protecția la scurtcircuit întârziat poate fi setată la 1,5-10 x Ir, protecția la scurtcircuit instantaneu la 1,5-15 x In, iar protecția la defect la împământare la 0,4-1 x In (pentru In = 40 A) sau 0,2-1 x In (pentru In > 40 A). Disjunctorul dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care sporește și mai mult selectivitatea în timpul funcționării protecției. În ceea ce privește capacitățile de comunicare, dispozitivul permite comunicarea avansată a datelor. Acesta măsoară calitatea energiei, curentul și cererea de energie și este, de asemenea, capabil să măsoare energia. Permite monitorizarea valorilor instantanee și a cererii, modificarea setărilor de protecție și alarmă, urmărirea indicatorilor de întreținere, înregistrarea valorilor maxime/minime și vizualizarea istoricului cu marcaj temporal și a jurnalelor de evenimente. Întrerupătorul are un afișaj LCD, care facilitează citirea și setarea parametrilor. În ceea ce privește durabilitatea mecanică și electrică, întrerupătorul oferă 20.000 de cicluri de funcționare din punct de vedere mecanic și 5.000-20.000 de cicluri din punct de vedere electric, în funcție de sarcină. Întrerupătorul este fix și are un mod de comutare. Poate fi instalat orizontal, vertical sau plat pe spate. Atât conexiunile superioare, cât și cele inferioare sunt realizate în partea din față, cu o distanță de conectare de 35 mm. Parametri fizici: lățime 105 mm, înălțime 161 mm, adâncime 86 mm, greutate netă 2,4 kg. Condiții de funcționare în mediu: temperatură de funcționare -25...+70 °C, temperatură de depozitare -40...+85 °C, umiditate relativă 0-95%. Categorie de supratensiune III, clasă de protecție electrică la atingere Clasa II pe panoul frontal. Grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. În funcție de înălțimea întrerupătorului, acesta poate fi utilizat fără reducere a puterii la altitudini de 0-2000 m și cu reducere a puterii la altitudini de 2000-5000 m deasupra nivelului mării.
Schneider Electric ComPacT NSX (2021) - C25R36E160 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.2 E 160 A, 3P3d date tehnice
Caracteristici generale
Tipul produsului: Întrerupător automat
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250R
Aplicație: Distribuție
Poli: 3P
Poli protejați: 3D
Caracteristici electrice
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
200 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
80 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 525 V AC 50/60 Hz conform IEC 60947-2
45 kA Icu 660/690 V AC 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V CA
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Curent nominal al unității de declanșare: 160 A la 40 °C
Protecție cu întârziere lungă
Interval de reglare Ir: 63...160 A
Interval de reglare a întârzierii:
15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Protecție cu întârziere scurtă
Domeniu de reglare Isd: 1,5...10 x Ir
Interval de reglare a întârzierii tsd:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Protecție instantanee
Interval de reglare Ii: 1,5...15 x In
Protecție la defect la împământare
Interval de reglare Ig:
0,4...1 x In pentru In = 40 A
0,2...1 x In pentru In > 40 A
Ig activare pornit/oprit
Interval de reglare a întârzierii tg:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Comunicare
Comunicare date:
Calitatea energiei
Curent și cerere de energie
Măsurarea energiei
Valori instantanee și de cerere
Setări de protecție și alarmă
Indicatori de întreținere
Valori maxime/minime
Istoric cu marcaj temporal și jurnale de evenimente
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Caracteristici fizice
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Durabilitate: 20.000 de cicluri mecanice
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Protecție IP: IP40 conform IEC 60529
Protecție IK: IK07 conform IEC 62262
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
