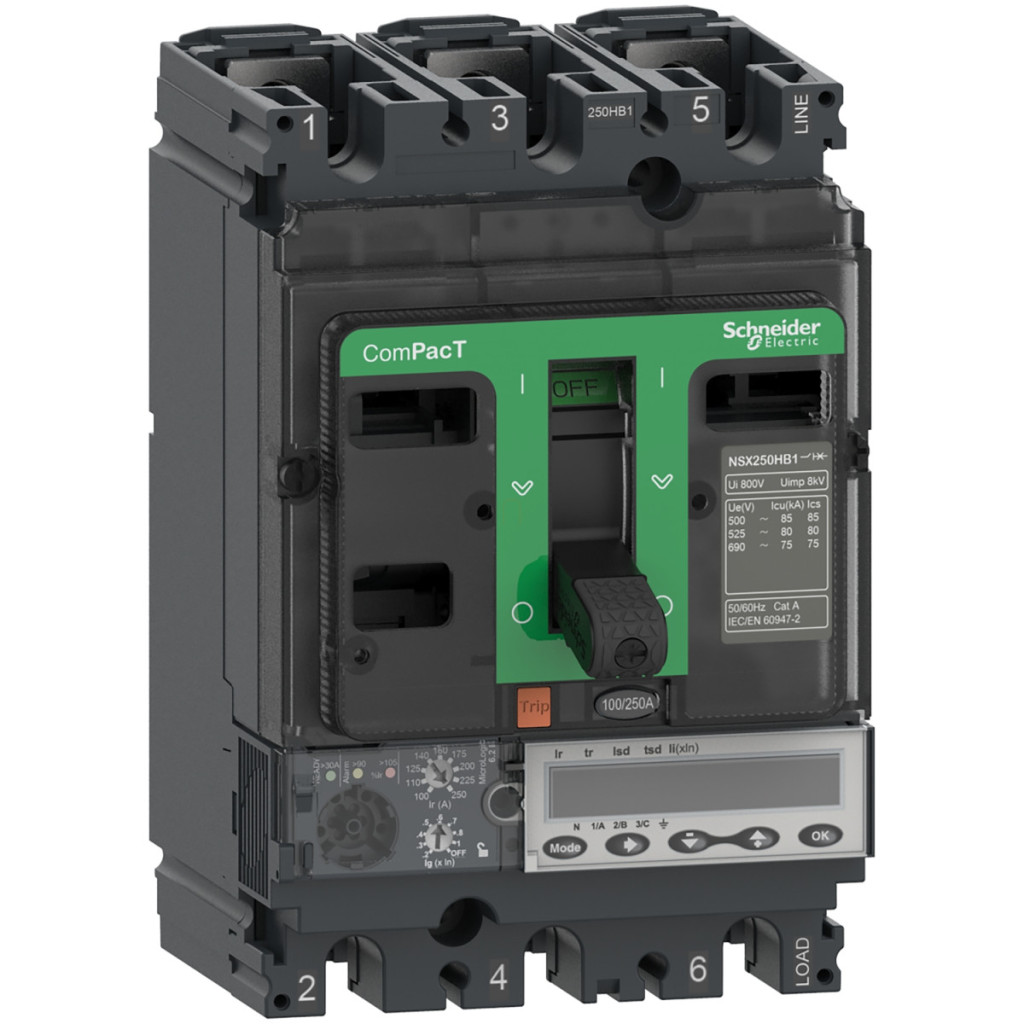

Întrerupătorul Schneider Electric ComPacT NSX seria C25R36E250 combină performanțe și fiabilitate excepționale cu tehnologia modernă de protecție a circuitelor. Acest întrerupător compact cu 3 poli este o alegere excelentă pentru sistemele de distribuție industriale și comerciale, unde protecția precisă și fiabilă a circuitelor este esențială. Întrerupătorul ComPacT NSX250R are un curent nominal de 250 A la o temperatură ambiantă de 40 °C și poate fi utilizat la tensiuni de funcționare de până la 690 V c.a. la o frecvență de rețea de 50/60 Hz. Capacitatea sa remarcabilă de întrerupere îl face potrivit pentru aplicații cu sarcină mare și critice: are o capacitate de întrerupere de 200 kA la niveluri de tensiune de 220/240 V, 380/415 V și 440 V c.a., în timp ce la 500 V c.a. are o capacitate de întrerupere de 80 kA. 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Codul de capacitate de întrerupere R 200 kA 415 V c.a. indică în mod clar performanțele remarcabile ale produsului. În centrul întrerupătorului se află unitatea electronică avansată MicroLogic 6.2 E, care oferă funcții complexe de protecție: L (protecție împotriva suprasarcinilor cu întârziere lungă), S (protecție împotriva scurtcircuitelor cu întârziere scurtă), I (protecție instantanee împotriva scurtcircuitelor) și G (protecție la defect la pământ). Unitatea de declanșare oferă o gamă largă de setări: protecția cu întârziere lungă poate fi setată în intervalul 100-250 A, protecția cu întârziere scurtă între valorile 1,5-10 × Ir, iar protecția instantanee la scurtcircuit în intervalul 1,5-12 × In. Protecția împotriva defectelor la împământare poate fi, de asemenea, personalizată în intervalul 0,4-1 × In pentru un curent nominal de 40 A sau în intervalul 0,2-1 × In pentru un curent nominal peste 40 A. Unitatea de declanșare electronică are o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește și mai mult eficacitatea sistemului de protecție. Designul întrerupătorului permite instalarea fixă și poate fi instalat atât în poziție orizontală, cât și verticală. Conexiunile ascendente și descendente sunt situate în partea frontală a dispozitivului, cu o distanță de conectare de 35 mm. Dispozitivul are dimensiuni compacte: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cântărind doar 2,4 kg. Întrerupătorul dispune, de asemenea, de o funcție de blocare selectivă a defectelor (ZSI), care optimizează protecția selectivă în sistemul de distribuție. Modelul C25R36E250 are, de asemenea, capacități avansate de comunicare: poate transmite valori instantanee și de cerere, curent și putere de cerere, istoricul cu marcaj temporal și tabele de evenimente, setări de protecție și alarmă, măsurarea energiei, indicatori de întreținere și valori maxime/minime. Tipul instrumentului este un contor de energie, iar tipul afișajului este LCD, care oferă feedback vizual operatorului. Un indicator local cu un LED verde intermitent indică starea de funcționare, în timp ce un LED roșu indică o suprasarcină de 105% Ir și un LED portocaliu indică o suprasarcină de 90% Ir.
Schneider Electric ComPacT NSX (2021) - C25R36E250 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de eliberare MicroLogic 6.2 E 250 A, 3P3d date tehnice
Caracteristici principale
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250R
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
200 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
80 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
45 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Date privind unitatea de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 250 A la 40 °C
Intervale de reglare
Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări, reglabile
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 100...250 A
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Reglabilă
Interval de reglare a întârzierii lungi [tr]:
15...400 s la 1,5 × Ir
0,5...16 s la 6 × Ir
0,35...11 s la 7,2 × Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 × Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: 5 setări, reglabile
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee [Ii]: 1,5...12 × In
Tipul de reglare a declanșării protecției la defect la împământare Ig: 9 setări, reglabile
Intervalul de reglare a declanșării la defect la împământare [Ig]:
0,4...1 × In Pentru In = 40 A
0,2...1 × In pentru In > 40 A
Ig activare/dezactivare
Tip de reglare a întârzierii protecției la defect la pământ tg: 5 setări, reglabile
Interval de reglare a întârzierii protecției la defect la pământ [tg]:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Blocare selectivă pe zone ZSI: Da
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
