Întrerupătorul Schneider Electric ComPacT NSX seria C25R46E100 este un întrerupător profesional, de înaltă calitate, care oferă o protecție excelentă pentru rețelele de distribuție. Dispozitivul ComPacT NSX250R are un design cu 4 poli care oferă protecție completă atât pentru conductoarele de fază, cât și pentru conductoarele neutre. Cu un curent nominal de 100 amperi, acest întrerupător este alegerea ideală pentru aplicații industriale și comerciale în care este necesară o protecție fiabilă. Întrerupătorul de circuit ComPacT NSX250R are o capacitate de întrerupere remarcabilă de 200 kA la 415 VAC, ceea ce reprezintă o valoare excepțională în această categorie. Acest lucru înseamnă că poate gestiona curenții de scurtcircuit extrem de eficient, oferind siguranță maximă chiar și în cele mai critice situații. Întrerupătorul are o capacitate de întrerupere de 200 kA la tensiuni de rețea de 220/240 V, 380/415 V și 440 V CA, în timp ce la 500 V are o capacitate de întrerupere de 80 kA. 65 kA la 525 V și 45 kA la 660/690 V, permițând o gamă largă de aplicații. În centrul dispozitivului se află unitatea electronică de declanșare MicroLogic 6.2 E, care oferă funcții avansate de protecție LSIG: protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (G). Acest sistem de protecție versatil permite ajustarea precisă a parametrilor la cerințele specifice ale aplicației. Protecția cu întârziere lungă (Ir) poate fi setată în intervalul 40-100 A, în timp ce protecția cu întârziere scurtă (Isd) poate fi ajustată între 1,5 și 10 ori Ir. Protecția instantanee (Ii) poate fi setată la 1,5-15 ori In, iar protecția împotriva defectelor la împământare (Ig) poate fi configurată la 0,2-1 ori In pentru curenți nominali peste 40 A. Protecția conductorului neutru poate fi setată în mai multe configurații: 0,5×Ir (3D+N/2), 1×Ir (4D), 1,6×Ir (3D+OSN) sau fără protecție (3D). Disjunctorul are, de asemenea, funcții avansate suplimentare, cum ar fi interblocarea selectivă pe zone (ZSI), care îmbunătățește selectivitatea sistemului de protecție. Dispozitivul este echipat cu un ecran LCD care asistă utilizatorul cu o serie de funcții de măsurare și diagnosticare. Funcția de contor de energie permite monitorizarea consumului, în timp ce capacitățile de comunicare permit dispozitivului să furnizeze date privind valorile instantanee și ale cererii, setările de protecție și alarmă, precum și datele privind consumul de energie. Întrerupătorul ComPacT NSX250R oferă o durabilitate mecanică și electrică remarcabilă, garantând 20.000 de cicluri de funcționare. Flexibilitatea instalării este sporită de faptul că dispozitivul poate fi montat orizontal sau vertical, cu conexiuni atât în partea superioară, cât și în partea inferioară. Dimensiunile sale sunt compacte: 140 mm lățime, 161 mm înălțime și 86 mm adâncime, iar greutatea sa este de 2,8 kg. Dispozitivul are protecție IP40, care oferă o protecție adecvată împotriva prafului și a apei. Intervalul de temperatură de funcționare este de la -25 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Disjunctorul C25R46E100 este recomandat în special pentru aplicații industriale și comerciale în care protecția fiabilă și măsurarea precisă sunt de o importanță capitală.

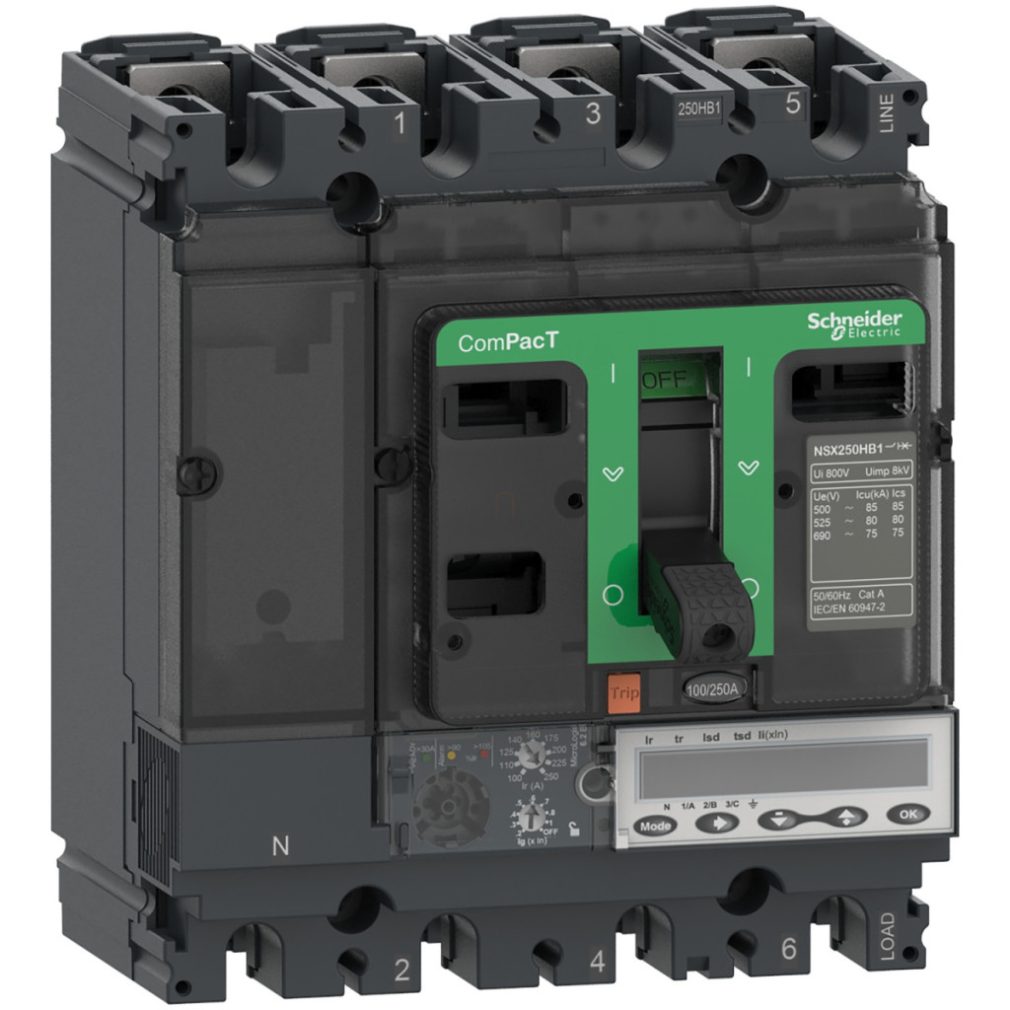

Schneider Electric ComPacT NSX (2021) - C25R46E100 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de eliberare MicroLogic 6.2 E 100 A, 4P4d date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250R
Tipul produsului sau componentului: Întrerupător
Domeniu de aplicare: Distribuție
Caracteristici pol
Descriere pol: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziție zero: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de aplicare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
200 kA Icu 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
200 kA Icu 440 V CA 50/60 Hz (conform IEC 60947-2)
80 kA Icu 500 V CA 50/60 Hz (conform IEC 60947-2)
65 kA Icu 525 V CA 50/60 Hz (conform IEC 60947-2)
45 kA Icu 660/690 V CA 50/60 Hz (conform IEC 60947-2)
Cod capacitate de rupere: R 200 kA 415 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Valoare nominală a unității de declanșare: 100 A la 40 °C
Interval de reglare a protecției cu întârziere lungă (Ir): 40...100 A
Interval de reglare a protecției cu întârziere scurtă (Isd): 1,5...10 x Ir
Interval de reglare a protecției instantanee (Ii): 1,5...15 x In
Interval de reglare a protecției împotriva defectelor la împământare (Ig): 0,4...1 x In (pentru In = 40 A), 0,2...1 x In (pentru In > 40 A)
Caracteristici fizice
Lățime (Sz): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,8 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea puterii, 2000 m...5000 m cu reducerea puterii
