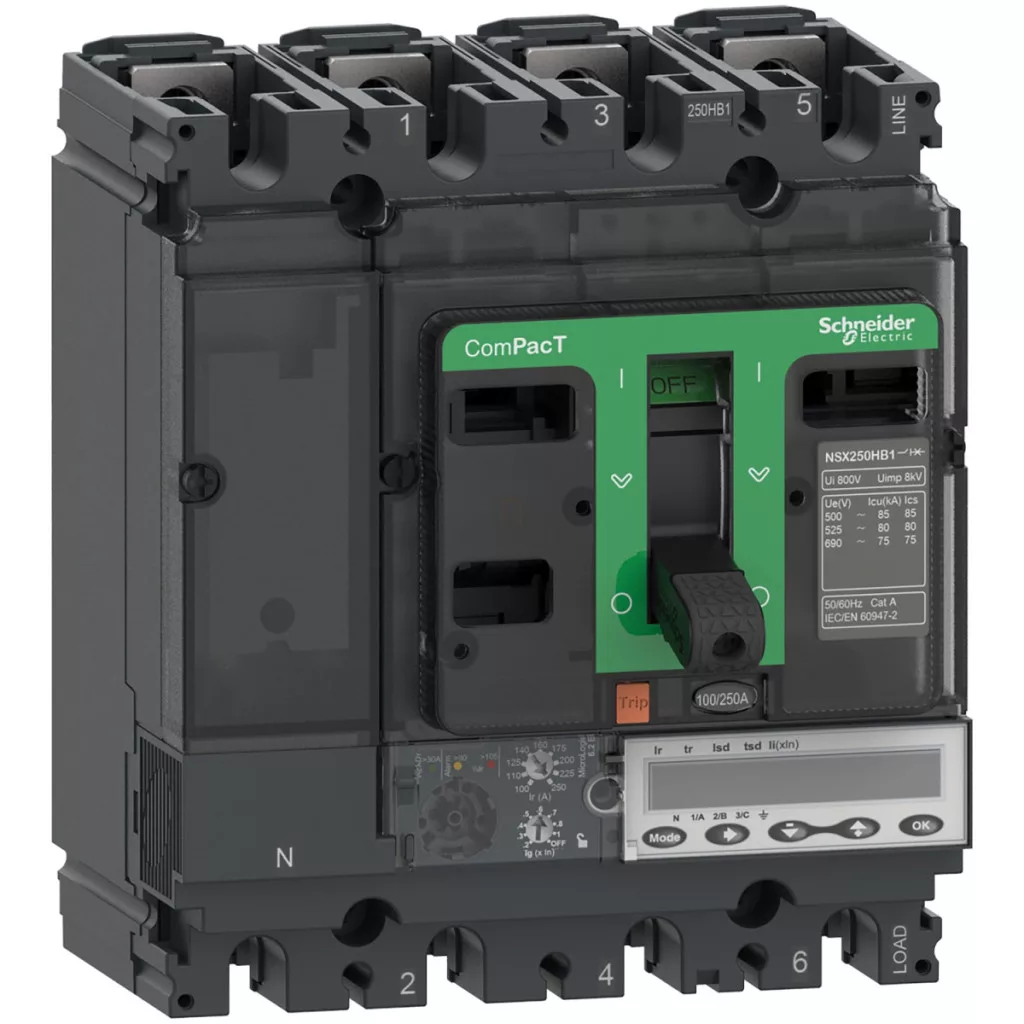

Întrerupătorul C25R46E160 din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție electrică extrem de fiabil și performant, utilizat în principal în rețelele de distribuție. Întrerupătorul ComPacT NSX250R are un design cu 4 poli și un curent nominal de 160 A, garantat la o temperatură ambiantă de 40 °C. Acest întrerupător are o capacitate de întrerupere excepțional de mare, de 200 kA la 415 VAC, oferind o protecție excepțională chiar și în cele mai critice aplicații. Unitatea de declanșare electronică MicroLogic 6.2 E încorporată oferă funcții complete de protecție: protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (G). Întrerupătorul NSX250R poate fi utilizat până la o tensiune de funcționare de 690 V CA și este pe deplin conform cu EN/IEC 60947-2, fiind totodată adecvat pentru izolare. Unitatea de declanșare MicroLogic 6.2 E oferă opțiuni de setare deosebit de versatile. Protecția împotriva suprasarcinilor de lungă durată (Ir) poate fi reglată în 9 trepte între 63 și 160 A, iar întârzierea la suprasarcină (tr) poate fi reglată între 15 și 400 de secunde la un curent de 1,5×Ir. Setările de protecție la scurtcircuit (Isd) pot fi reglate în intervalul 1,5-10×Ir, în timp ce protecția instantanee la scurtcircuit (Ii) poate fi reglată între 1,5-15×In. Protecția împotriva defectelor la pământ (Ig) poate fi, de asemenea, reglată cu precizie, în intervalul 0,4-1×In pentru curenți nominali sub 40 A și 0,2-1×In pentru curenți nominali peste 40 A, iar întârzierea defectului la pământ (tg) poate fi, de asemenea, setată în mai multe etape. De asemenea, dispune de o funcție de interblocare bazată pe zone (ZSI), care sporește și mai mult eficacitatea coordonării protecției. Panoul frontal al dispozitivului este prevăzut cu un afișaj LCD cu funcții de măsurare a energiei și comunicații avansate. Sistemul de semnalizare local include un LED verde intermitent pentru a indica starea de funcționare și LED-uri roșii și portocalii pentru a indica suprasarcină. Întrerupătorul poate transmite date privind cererea de curent și putere, setările de protecție și alarmă, informații privind măsurarea energiei și dispune, de asemenea, de date istorice cu marcaj temporal și jurnale de evenimente. ComPacT NSX250R are dimensiuni compacte: 140 mm lățime, 161 mm înălțime, 86 mm adâncime și o greutate netă de numai 2,8 kg. Este montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Punctele sale de conectare sunt situate în partea din față, iar distanța de conectare este de 35 mm. Dispozitivul are un grad de protecție IP40 și rezistență la impact IK07. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +85 °C. Poate fi utilizat la o umiditate relativă între 0 și 95%. Întrerupătorul poate fi utilizat la sarcină nominală până la o altitudine de 2000 de metri deasupra nivelului mării și cu sarcină redusă între 2000 și 5000 de metri.
Date tehnice ComPacT NSX250R
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250R
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Distribuție
Poli și protecție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului zero: Stânga
Parametri electrici
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu la 220/240 V c.a. 50/60 Hz, 200 kA Icu la 380/415 V c.a. 50/60 Hz, 200 kA Icu la 440 V c.a. 50/60 Hz, 80 kA Icu la 500 V CA 50/60 Hz, 65 kA Icu la 525 V CA 50/60 Hz, 45 kA Icu la 660/690 V CA 50/60 Hz (conform IEC 60947-2)
Cod capacitate de rupere: R 200 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG (L: protecție la suprasarcină, S: protecție întârziată la scurtcircuit, I: protecție instantanee la scurtcircuit, G: protecție la defect la împământare)
Tip de control: Balansier
Metodă de montare a întrerupătorului: Fixă
Caracteristici de izolare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Caracteristici mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Disiparea puterii pe pol: 17,6 W
Dimensiuni și montare
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
