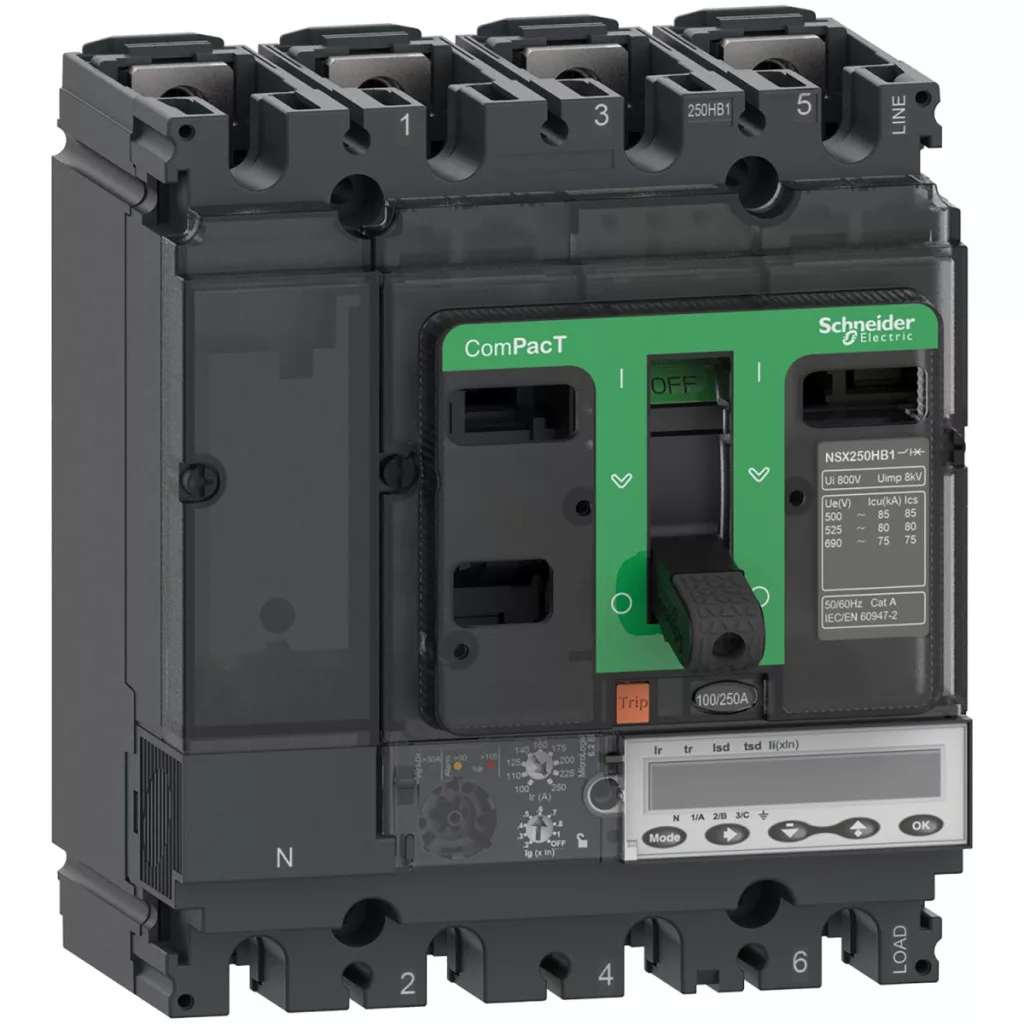

Întrerupătorul Schneider Electric ComPacT NSX250R este un întrerupător cu capacitate de întrerupere extrem de mare și declanșare electronică, conceput în principal pentru utilizarea în rețelele de distribuție. Modelul C25R46E250 este un produs remarcabil din portofoliul de soluții pentru instalații electrice al Schneider Electric, combinând fiabilitatea cu funcționalitatea modernă. Acest întrerupător de circuit cu patru poli (4P) are o unitate de declanșare electronică MicroLogic 6.2 E cu un curent nominal de 250 A. Dispozitivul are o capacitate de întrerupere de 200 kA la 415 VAC, ceea ce înseamnă o siguranță excepțională chiar și în rețelele cu putere mare de scurtcircuit. ComPacT NSX250R poate funcționa la 690 V AC 50/60 Hz și are valori variabile ale capacității de întrerupere pentru diferite niveluri de tensiune: 200 kA la 220/240 V, 200 kA la 380/415 V, 200 kA la 440 V, 80 kA la 500 V, 65 kA la 525 V și 45 kA la 660/690 V. Unitatea de declanșare MicroLogic 6.2 E oferă funcții de protecție LSIG, adică protecție la suprasarcină (L), protecție cu întârziere scurtă (S), protecție instantanee (I) și protecție la defect la împământare (G). Opțiunile de setare sunt extrem de versatile: protecția cu întârziere lungă (Ir) poate fi reglată în 9 trepte între 100 și 250 A, protecția cu întârziere scurtă (Isd) poate fi reglată în intervalul 1,5-10 x Ir, protecția instantanee (Ii) în intervalul 1,5-12 x In, iar protecția împotriva defectelor la împământare (Ig) în intervalul 0,2-1 x In. Dispozitivul dispune, de asemenea, de interblocare controlată pe zone (ZSI) și memorie termică, care stochează date pentru 20 de minute înainte și după declanșare. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri, în timp ce durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. ComPacT NSX250R este un întrerupător fix care poate fi montat pe panoul din spate și instalat atât în poziție orizontală, cât și verticală, precum și așezat pe spate. Conexiunile sunt situate în partea din față, cu o distanță de conectare de 35 mm. Dispozitivul are o serie de caracteristici speciale, cum ar fi un afișaj LCD, funcție de contorizare a energiei și opțiuni extinse de comunicare. Pot fi transmise diverse date, cum ar fi valorile maxime/minime, calitatea energiei, cererea de curent și putere, setările de protecție și alarmă, măsurarea energiei, istoricul cu marcaj temporal și jurnalele de evenimente, precum și valorile instantanee și la cerere și indicatorii de întreținere. Semnalizarea locală este asigurată de trei LED-uri: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir. Dimensiuni fizice: 140 mm lățime, 161 mm înălțime, 86 mm adâncime, 2,8 kg greutate netă. Caracteristicile de mediu ale întrerupătorului de circuit sunt remarcabile: interval de temperatură de funcționare -25...70 °C, temperatură de depozitare -40...85 °C, 0...95% umiditate relativă și capacitate de încărcare maximă până la 2000 m, cu valori reduse între 2000 și 5000 m.
Schneider Electric ComPacT NSX (2021) - C25R46E250 - Întrerupător NSX250R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.2 E 250 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250R
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Poli și protecții
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
200 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
200 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
200 kA Icu la 440 V CA 50/60 Hz, conform IEC 60947-2
80 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2
65 kA Icu la 525 V CA 50/60 Hz, conform IEC 60947-2
45 kA Icu la 660/690 V CA 50/60 Hz, conform IEC 60947-2. Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit pe termen scurt
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Caracteristici mecanice
Tip de control: Comutator basculant
Metodă de montare a întrerupătorului: Fixă
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
20.000 de cicluri 440 V In/2p>
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Dimensiuni și caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,8 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție a contactului electric: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Intervalul de temperatură ambiantă în timpul funcționării: -25…70 °C
Intervalul de temperatură ambiantă în timpul depozitării: -40…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare:
0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
